申请日2013.07.26
公开(公告)日2014.01.08
IPC分类号B01D36/04
摘要
本实用新型公开了一种石材废水净化回用装置，包括进水池、沉淀池、过滤槽、清水池、回用蓄水池。进水池由进水口、挡板插槽、及由可拆卸挡板分隔成的内进水池、外进水池组成;沉淀池由导流斜管、排污阀、挡板插槽、及由可拆卸挡板分隔成的内沉淀池、外沉淀池组成。可拆卸挡板上部设有溢水口，溢水口设置过滤网;过滤槽由固定挡板、钢制承力结构、二个过滤框架、过滤介质、出水口组成。过滤框架由金属边框、支承网组成，过滤介质满铺在过滤框架上，过滤介质分别是卵石滤料、石英砂滤料。废水净化过滤池效率高，设置成本低、结构简单、使用寿命长，省水、运行费用低，操作简便、运行安全可靠。特别适用于小型石材加工企业的石材切割废水净化回用。
权利要求书
1.一种石材废水净化回用装置，包括进水池、沉淀池、过滤槽、清水池、回用蓄水池，其特征是：进水池由进水口、挡板插槽、可拆卸挡板、内进水池、外进水池组成;沉淀池由导流斜管、挡板插槽、可拆卸挡板、内沉淀池、外沉淀池、集污凹槽组成;可拆卸挡板上部设有溢水口，溢水口设置过滤网;过滤槽由固定挡板、钢制承力结构、二个过滤框架、过滤介质、溢水口组成。
2.根据权利要求1所述的石材废水净化回用装置，其特征是：所述的过滤框架由金属边框、支承网组成，过滤介质满铺在过滤框架上，二个过滤框架依次由下而上放在钢制承力结构上，所述的过滤介质分别是卵石滤料、石英砂滤料。
3.根据权利要求1所述的石材废水净化回用装置，其特征是：所述的导流斜管分别设置在内进水池、外沉淀池之间。
4.根据权利要求1所述的石材废水净化回用装置，其特征是：所述的挡板插槽设置在进水池池壁，由可拆卸挡板分隔成的内进水池、外进水池。
5.根据权利要求1所述的石材废水净化回用装置，其特征是：所述的挡板插槽设置在沉淀池池壁，由可拆卸挡板分隔成的内沉淀池、外沉淀池;沉淀池底部呈坡状倾斜，在外沉淀池坡底设置有集污凹槽。
6.根据权利要求1所述的石材废水净化回用装置，其特征是：所述的过滤槽溢水口设置在过滤槽上部与清水池之间;过滤槽设置内沉淀池上部，清水池设置在过滤槽旁。
说明书
石材废水净化回用装置
技术领域
本实用新型涉及一种废水净化技术领域，尤其是能有效地对石材废水进行净化回用的石材废水净化回用装置。
背景技术
石材加工行业是国民经济的重要组成部分，特别是在福建省个别城市已成为支柱产业。然而，石材加工行业的迅猛发展的同时，也带来巨大的环境问题。石材在切割与磨光过程中,产生大量高浊度污水,造成了水资源的浪费和环境的污染。特别是小型石材加工企业，废水直接排放，给周边水体造成了严重污染。
在石材加工过程中，石材切割及磨光是必备工序，切割及磨光工序的设备及加工过程中所使用的添加剂均不一样。在现有的石材加工废水处理设备中，将所有的废水集中统一处理，如果需要将废水回用，需要将添加剂去除，由此需要较为复杂的工艺，流程复杂，配套设备较多，一次性投资和运行费用较高，众多小微企业难于承受。
发明内容
为了克服现有的石材切割、磨光废水集中统一处理的一次性投资和运行费用较高的不足, 本实用新型提供一种石材废水净化回用装置，将石材切割、磨光分别处理回用，废水净化过滤池不仅净化效率高，满足回用标准，同时，回用水中已包含有生产工艺所需的添加剂，可大幅度减少加工过程中所使用的添加剂用量，减低生产成本。基本上做到废水零排放，节约水资源，减少环境污染。而且成本低、施工方便，运行费用低、无需维修，运行安全可靠。

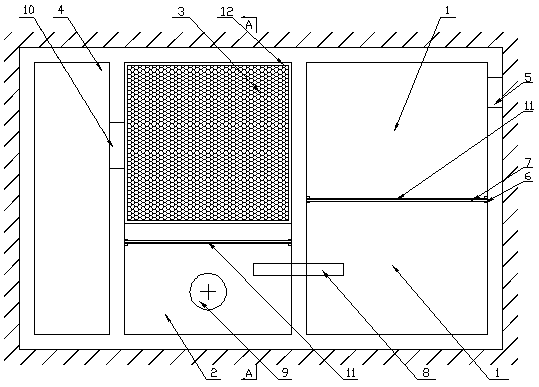

本实用新型解决其技术问题所采用的技术方案是：一种石材废水净化回用装置，主体由砖混结构组成。包括进水池、沉淀池、过滤槽、清水池、回用蓄水池，其特征是：进水池由进水口、挡板插槽、可拆卸挡板、内进水池、外进水池组成;沉淀池由导流斜管、挡板插槽、可拆卸挡板、内沉淀池、外沉淀池、集污凹槽组成;可拆卸挡板上部设有溢水口，溢水口设置过滤网;过滤槽由固定挡板、钢制承力结构、二个过滤框架、过滤介质、出水口组成。所述的过滤框架由金属边框、支承网组成，过滤介质满铺在过滤框架上，二个过滤框架依次由下而上放在钢制承力结构上，所述的过滤介质分别是卵石滤料、石英砂滤料。水流由下而上经过卵石滤料、石英砂滤料逐级过滤。生产停工时，将沉淀池的水从过滤槽上部冲洗，即可将附着在卵石滤料、石英砂滤料的石粉清洗冲离，进入沉淀池。
所述的导流斜管分别设置在内进水池、外沉淀池之间，导流斜管在进水方向高，出水方向低，可减少石粉的流入。所述的挡板插槽设置在进水池池壁，由可拆卸挡板分隔成的内进水池、外进水池;在清理进水池石粉时将可拆卸挡板提起。所述的挡板插槽设置在沉淀池池壁，由可拆卸挡板分隔成的内沉淀池、外沉淀池;沉淀池底部呈坡状倾斜，在外沉淀池坡底设置有集污凹槽。在清理沉淀池石粉时将可拆卸挡板提起。使用污水泵放入集污凹槽将沉淀池石粉污水排往外进水池。所述的过滤槽溢水口设置在过滤槽上部与清水池之间。在进水池与外沉淀池之间池壁的高度高于其它池壁，以防止进水池的水溢进沉淀池。在进水池、沉淀池、过滤槽、清水池上部分别设置盖板，防止沙尘进入及发生安全事故。过滤槽设置内沉淀池上部，清水池设置在过滤槽旁，清水池内设置潜水泵及浮球阀，当清水池内水位达到一定的高度，潜水泵自动开启，将清水泵往回用蓄水池。回用蓄水池设置在高于用水设备处或厂房屋顶，设置引水管及阀门直接进入用水设备。回用蓄水池内设置自动补水阀，因为蒸发及其他原因导致回用蓄水池内的水平面过低，自动额外补给新水，保证生产的持续进行。石材切割与磨光废水分别设置石材废水净化回用装置。
石材废水净化回用流程：石材切割(或磨光)用水→机台废水沟收集→进水口→外进水池沉淀→溢水口过滤网→内进水池沉淀→导流斜管→外沉淀池沉淀→溢水口过滤网→卵石滤料过滤→石英砂滤料过滤→过滤槽水面→出水口→溢出进入清水池→抽水泵→回用蓄水池→石材切割(或磨光)用水。
本实用新型的有益效果是，石材废水净化回用装置与目前国内现有的同类技术比较有如下特点：
1、将石材切割、磨光分别处理回用，废水净化过滤池不仅净化效率高，满足回用标准。
2、可大幅度减少加工过程中所使用的添加剂用量，减低生产成本。
3、设置成本低、结构简单、使用寿命长，操作简便、运行安全可靠。
4、省水、省电、运行费用低，基本上做到废水零排放，节约水资源减少环境污染。
5、运营成本低，占地少，特别适用于小型石材企业的废水处理。
