申请日2013.08.19
公开(公告)日2014.01.08
IPC分类号E03F1/00
摘要

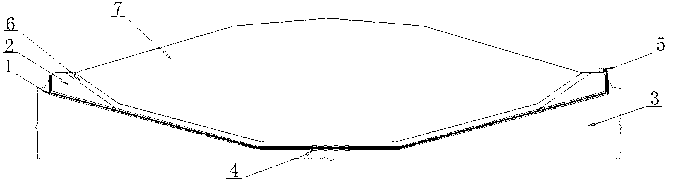

本实用新型涉及一种城市生活垃圾卫生填埋场渗滤液渗漏监测结构，其特征在于：天然基础地层为粘性土层时，天然基础地层设置有排水沟，排水沟设置于防渗结构层之下且贴着防渗结构层的位置布置，排水沟内充填中粗砂，排水沟采用环状布置和放射状布置相结合;天然基础地层上设置盲沟，盲沟位于防渗结构层之下且贴着防渗结构层的位置布置，与排水沟连通，排水管布置于盲沟中，盲沟内填充砾料保护排水管和保证排水管中滤水花管的排水效果;排水管的顶端在垃圾坝处出露，水泵通过排水管顶端口抽排地下水或渗滤液，排水管位于天然基础地层基底标高最低位置的管路为滤水花管，滤水花管上开有滤水孔。其简单实用、施工方便、是一种投资省的城市生活垃圾填埋场渗滤液渗漏监测设计方法。该监测结构在正常运营过程中不会因垃圾填埋体7沉降变形而被破坏，能够起到最直接的检测到填埋场区域地下水污染情况的作用，降低污染后的治理范围，同时也能够降低污染治理难度和节约治理费用。
权利要求书
1.一种城市生活垃圾卫生填埋场渗滤液渗漏监测结构，其特征在于：天然基础地层为粘性土层，天然基础地层设置有排水沟，排水沟设置于防渗结构层之下且贴着防渗结构层的位置布置，排水沟内充填中粗砂，排水沟采用环状布置和放射状布置相结合;天然基础地层上设置盲沟，盲沟位于防渗结构层之下且贴着防渗结构层的位置布置，与排水沟连通，排水管布置于盲沟中，盲沟内填充砾料;排水管的顶端在垃圾坝处露出，水泵通过排水管顶端口抽排地下水或渗滤液，排水管位于天然基础地层基底标高最低位置的管路为滤水花管，滤水花管上开有滤水孔。
2.根据权利要求1中所述的一种城市生活垃圾卫生填埋场渗滤液渗漏监测结构，其特征在于所述的天然基础地层为砂土层时，排水管位于天然基础地层基底标高最低位置的管路联接排水支管，排水支管深入到地下水位以下，排水管上的滤水花管设置在支管的下部地下水位以下的位置，支管底端密封。
3.根据权利要求1中所述的一种城市生活垃圾卫生填埋场渗滤液渗漏监测结构，其特征在于所述的排水沟的环状布置间隔距离为100m～200m，放射状布置间隔角度为30°～60°。
说明书
一种城市生活垃圾卫生填埋场渗滤液渗漏监测结构
技术领域
本实用新型涉及一种城市生活垃圾卫生填埋场渗滤液渗漏监测结构，属于城市生活垃圾卫生填埋场渗滤液渗漏污染地下水的监测技术，主要针对地下水位较低，对垃圾填埋体和防渗层不产生不利影响，不需要设置地下水导排系统的情况，对于平原型填埋场和山谷型填埋场均适用。
背景技术
目前的城市垃圾卫生填埋场渗滤液的渗漏监测主要采用《生活垃圾填埋场污染控制标准》(GB16889-2008)和《生活垃圾卫生填埋场环境监测技术要求》(GB/T18772-2008)规定的方法，设置本底井、排水井、污染扩散井和污染监测井。对地下水位低于填埋场防渗结构层，地下水对防渗结构层不产生不利影响，不需要设置排水井，这个时候依靠定期对填埋场周围的污染扩散井和污染监测井取样进行分析，以了解地下水污染情况。由于污染扩散井和污染监测井距离填埋区域都有一定距离，当监测到污染的时候，污染区域已经大于填埋区域，另外，由于发生污染进行治理过程也需要一定时间，往往在这个期间，渗滤液对地下水的污染进一步扩大。因此，对渗滤液渗漏污染地下水进行治理技术难度较大且费用较高。
发明内容
本实用新型的目的是提供一种城市生活垃圾卫生填埋场渗滤液渗漏监测结构，其简单实用、施工方便、是一种投资少的城市生活垃圾填埋场渗滤液渗漏监测手段，该监测结构在正常运营过程中不会因垃圾填埋体沉降变形而被破坏，能够起到最直接的检测到填埋场区域地下水污染情况的作用，降低污染后的治理范围，同时也能够降低污染治理难度，并能节约治理费用。
本实用新型的技术方案是这样实现的：一种城市生活垃圾卫生填埋场渗滤液渗漏监测结构，其特征在于：天然基础地层为粘性土层，天然基础地层设置有排水沟，排水沟设置于防渗结构层之下且贴着防渗结构层的位置布置，排水沟内充填中粗砂，排水沟采用环状布置和放射状布置相结合;天然基础地层上设置盲沟，盲沟位于防渗结构层之下且贴着防渗结构层的位置布置，与排水沟连通，排水管布置于盲沟中，盲沟内填充砾料;排水管的顶端在垃圾坝处露出，水泵通过排水管顶端口抽排地下水或渗滤液，排水管位于天然基础地层基底标高最低位置的管路为滤水花管，滤水花管上开有滤水孔。
所述的天然基础地层为砂土层时，排水管位于天然基础地层基底标高最低位置的管路联接排水支管，排水支管深入到地下水位以下，排水管上的滤水花管设置在支管的下部地下水位以下的位置，支管底端密封。
所述的排水沟的环状布置间隔距离为100m～200m，放射状布置间隔角度为30°～60°。
本实用新型的积极效果是其能够直接监测到渗滤液的渗漏情况，考虑到砂类土层和粘性土层两种不同地质情况，分别采用不同结构，保证监测效果;另外，在监测到渗滤液渗漏到天然地层时，该监测管路系统又能起到导排渗漏的渗滤液或被污染的地下水的作用;具有结构简单，操作方便，费用低，经济可行，不受垃圾填埋体的沉降变形影响。
