申请日2013.07.23
公开(公告)日2013.12.25
IPC分类号C02F1/66
摘要
本实用新型涉及淀粉糖废水处理调节池，包括池内上部的水流体系和水流下面的空气通道体系，空气通道体系包括呈网状布置的搅拌风管，搅拌风管下面有混凝土管架，搅拌风管的主管与支管交汇处有管道支架置于池底，管道支架为类长方体形混凝土结构。本实用新型具有较好的耐腐蚀性和结合强度。
权利要求书
1.淀粉糖废水处理调节池，包括池内上部的水流体系和水流下面的空气通道体系，其特 征是，空气通道体系包括呈网状布置的搅拌风管，搅拌风管下面有混凝土管架，搅拌风管的 主管与支管交汇处有管道支架置于池底，管道支架为类长方体形混凝土结构。
2.根据权利要求1所述的淀粉糖废水处理调节池，其特征是，所述的混凝土结构为钢筋 聚合物混凝土制作，预埋搅拌风管接口或预留孔洞，成型后进行玻璃钢外防腐。
3.根据权利要求1所述的淀粉糖废水处理调节池，其特征是，所述的水流体系包括进水 系统，池四周的溢流系统，与溢流系统相通的pH调节系统，pH调节系统通过配水井和微调 池与提升系统相连。
4.根据权利要求1所述的淀粉糖废水处理调节池，其特征是，所述的配水井连有加热系 统和回流系统。
5.根据权利要求1所述的淀粉糖废水处理调节池，其特征是，所述的池底有搅拌系统。
说明书
淀粉糖废水处理调节池
技术领域
本实用新型涉及一种淀粉糖废水处理调节池，属于废水处理技术领域。
背景技术
根据大米糖、玉米淀粉糖等淀粉糖产品的生产工艺，工艺流程为淀粉调浆液化-糖化-脱 色-离子交换-真空浓缩。淀粉乳的制作过程中，淀粉加甜水pH值5.5-6.0，所加的甜水pH值 4.0-5.0，为酸性。进入糖化罐进行糖化工艺之前，需要调节液化液的pH值到4.0-4.5。通过上 述工艺流程，可以得知，淀粉糖生产废水pH值偏低，一般为3.0-4.0。淀粉糖生产废水中含 有大量的Cl—，一般为4000-5000mg/l，根据《工业化学品阻抗表》，高氯根、低pH值酸性环 境下，不推荐使用碳钢、304、316L材质管道及支架。
淀粉糖废水处理工艺中，通常废水先进入调节池进行水质均衡及pH值调节，调节池一 般进行玻璃钢内防腐，防腐完工之后，池体内部任何点不允许破坏其内防腐层，即用膨胀螺 栓固定管道支架的方式不允许使用。若在防腐之间进行管道支架预制，有几方面的弊端：
1.管道支架通过膨胀螺栓或预埋件焊接方式固定于池底或池壁之后，给防腐工作造成一 定影响，会导致防腐层不连续，容易造成防腐不均匀或空鼓等施工缺陷。
2.预制管道支架不易找平。由于调节池面积很大，土建施工不可避免的存在误差，而且 搅拌风管通常主管与支管管径不同，管底标高不同，给找平的施工造成很大的困难。
3.预制管道支架需要安装人员提前到场，预制工作完成后，安装工作不能连续进行。考 虑综合施工成本及工程调配，多数情况下安装人员不提前进场。
实用新型内容
本实用新型的目的是为克服上述现有技术的不足，提供一种淀粉糖废水处理调节池，具 有耐腐蚀、结构强度高、安装便利等优点。
为实现上述目的，本实用新型采用如下技术方案：

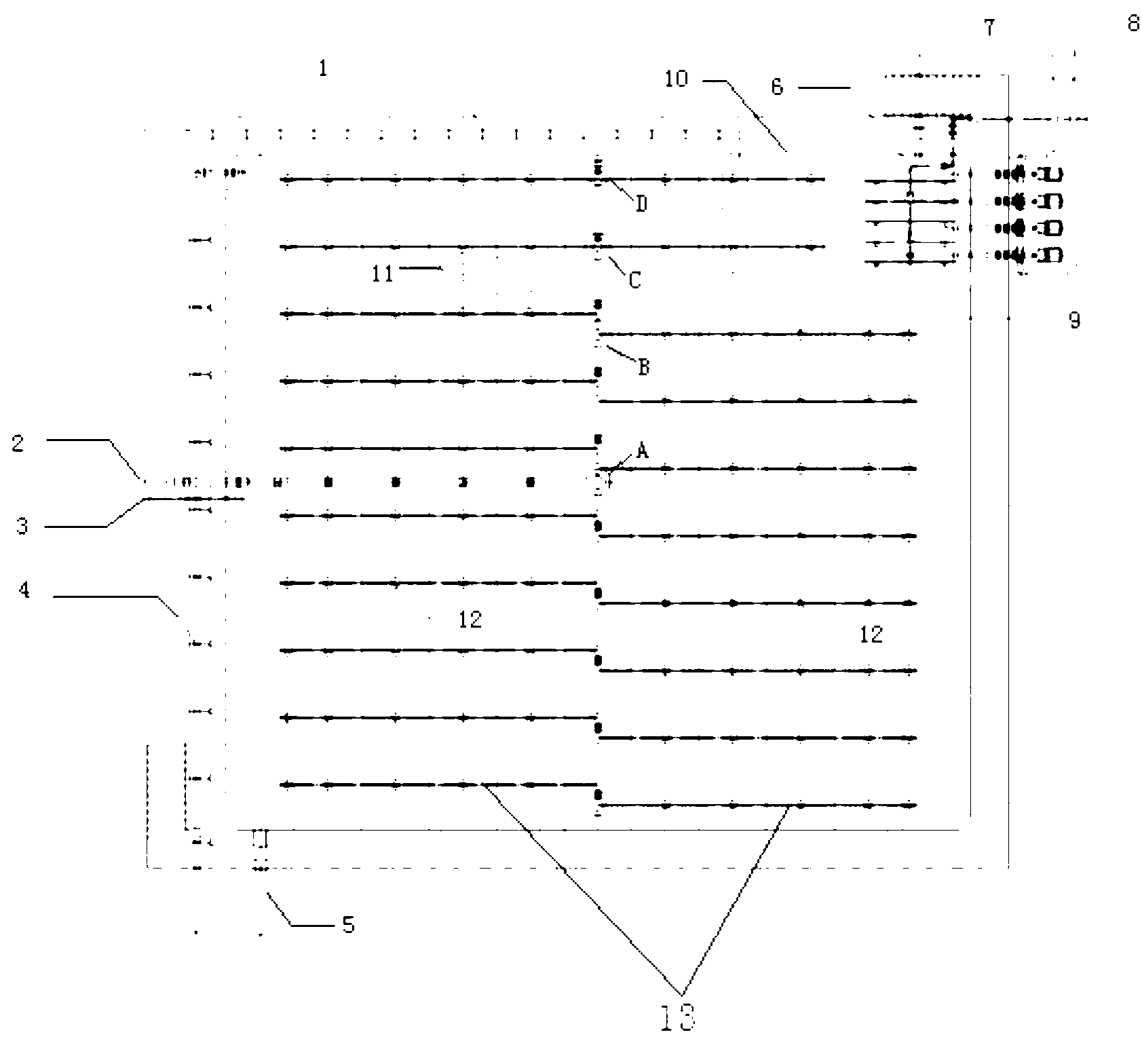

淀粉糖废水处理调节池，包括池内上部的水流体系和水流下面的空气通道体系，空气通 道体系包括呈网状布置的搅拌风管，搅拌风管下面有混凝土管架，搅拌风管的主管与支管交 汇处有管道支架置于池底，管道支架为类长方体形混凝土结构。
所述的混凝土结构为钢筋聚合物混凝土制作，预埋搅拌风管接口或预留孔洞，成型后进 行玻璃钢外防腐。安装时利用聚合物水泥砂浆堆底，对管中标高进行找平。
所述的水流体系包括进水系统，池四周的溢流系统，与溢流系统相通的pH调节系统， pH调节系统通过配水井和微调池与提升系统相连。
所述的配水井连有加热系统和回流系统。
所述的池底有搅拌系统。
搅拌风管下面也有管道支架。
本实用新型的有益效果是：
1.耐腐蚀。主要材质为聚合物水泥砂浆，本身具有一定的耐腐蚀性(能耐2%以下硫酸， 5%以下盐酸、硝酸和氢氟酸，20%以下氢氧化钠、氨水、尿素、乙酸、苯及多种盐类的腐蚀)。 外表面进行二次玻璃钢防腐，形成双保险，抵抗废水酸碱腐蚀。
2.结构强度高。结构中与一定的配筋，保证了高强结构强度。由于本身的自重较大，即 便不用固定，也可以保证工艺使用要求。
3.便于施工找平。由于新型管道支架是土建工程及防腐工程完工后安装，不受任何平整 度因素的限制，均可进行调节，无范围限制(其他可调节式管道支架受范围限制)。
4.安装便利。可以在工程中的任何阶段进行施工，不用考虑交叉施工的麻烦。
