申请日2013.07.17
公开(公告)日2014.01.08
IPC分类号C02F1/40; C02F9/02
摘要
本实用新型公开了一种废水残渣隔油处理设备，属于含油废水处理技术领域。其包含相互连接的一固液分离系统及一油水分离系统，其中该固液分离系统包括一固液分离桶、一滚筒及一刮板，用以将餐饮废水中的残渣分离，并将分离残渣后的废水直接导入油水分离系统，该油水分离系统包括一油水分离桶、一进水管、一出水管、一排油管及一微气泡发生器，用以将上述经分离残渣后的废水进行油水分离处理，并将分离后的水与由分别由出水管及排油管排放;如此，可达到使用便利，处理效率提高的目的。
权利要求书
1.一种废水残渣隔油处理设备，其特征在于，包含：

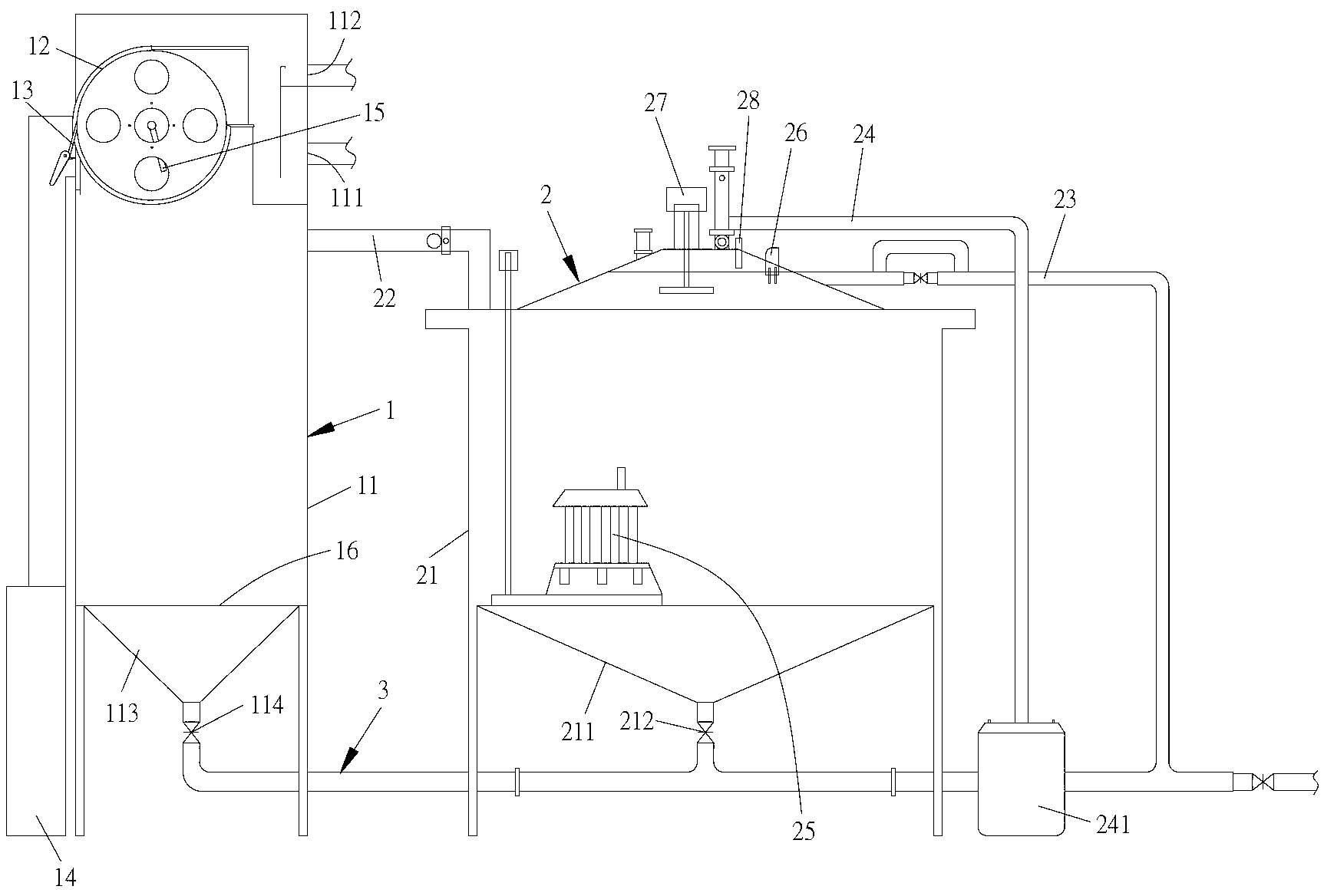

一固液分离系统，包括一固液分离桶、一滚筒及一刮板，该固液分 离桶上部接设有一供餐饮废水进入的进水口及一供餐饮废水溢流的溢 水口，该滚筒设置于固液分离桶上部内，并可旋转带动餐饮废水中的残 渣附着于其表面，该刮板设置于滚筒一侧，用以将附着于滚筒上的残渣 刮除至固液分离桶外侧;及
一油水分离系统，包括一油水分离桶、一进水管、一出水管、一排 油管及一微气泡发生器，该进水管连接于油水分离桶与固液分离桶之 间，该出水管接设于油水分离桶上部，一端伸入油水分离桶内，用以供 油水分离后的水排放，该排油管接设于油水分离桶上部，一端伸入油水 分离桶内，用以供油水分离后的油排放，另一端接设一集油桶，用以收 集排出的油，该微气泡发生器设置于油水分离桶内。
2.如权利要求1所述的废水残渣隔油处理设备，其特征在于，另外 还包含有一排水管路，该固液分离系统的固液分离桶下部设置一第一锥 斗，该第一锥斗底部设置一第一控制阀体，该油水分离系统的油水分离 桶下部设置一第二锥斗，该第二锥斗底部设置一第二控制阀体，该排水 管路设置于该固液分离桶及油水分离桶下方，与固液分离系统的第一控 制阀体、油水分离系统的第二控制阀体及出水管连接。
3.如权利要求1所述的废水残渣隔油处理设备，其特征在于，该固 液分离系统另包括一残渣收集桶，该残渣收集桶设置于固液分离桶外 侧，并位于刮板下方。
4.如权利要求1所述的废水残渣隔油处理设备，其特征在于，该固 液分离系统另包括一用以喷射出高压水柱的高压水柱装置，该高压水柱 装置装设于滚筒内。
5.如权利要求1所述的废水残渣隔油处理设备，其特征在于，其中 该固液分离系统另包括一过滤板，设置于固液分离桶下部内。
6.如权利要求1所述的废水残渣隔油处理设备，其特征在于，该油 水分离系统的出水管伸入油水分离桶内的一端上设有一抽水泵，该抽水 泵连接一设于油水分离桶上部内的液位传感器。
7.如权利要求1所述的废水残渣隔油处理设备，其特征在于，其中 该油水分离系统的排油管伸入油水分离桶内的一端上设有一抽油泵，该 抽油泵连接一设于油水分离桶上部内的液位传感器。
8.如权利要求1所述的废水残渣隔油处理设备，其特征在于，该油 水分离系统另包括一防浮油在低温下结块的加热装置，设置于油水分离 桶内。
9.如权利要求1所述的废水残渣隔油处理设备，其特征在于，该油 水分离系统还包括一用以搅拌浮油的搅拌装置，设置于油水分离桶上并 伸入油水分离桶内。
说明书
一种废水残渣隔油处理设备
技术领域
本实用新型是有关于一种餐饮废水的残渣隔油处理设备，属于含 油废水处理技术领域。
背景技术
一般家庭及餐厅的厨房，每日所须处理的厨余中，夹带有大量的 油脂，若将含有油脂的餐饮废水直接倒入下水道中，极易聚集于下水 道中，不但易孳生病菌，影响厨房卫生，且易形成污染，造成严重环 保问题;因此，有以一储存槽，提供储放含有油脂的餐饮废水，利用 油脂比重较水轻，从而达到油水分离的效果，使水浮于上层，再通过 一曳引管向外排出该层油脂，予以集中处理。该种方式废水中的油脂 需一段时间方可借助浮力自然上升，并且该曳引管的排油口被固定于 储存槽的一固定位置，浮于偌大储存槽各处的油脂，并无法迅速地移 向该曳引管的排油口，甚至位于较远端的油脂根本无法顺利向外排 出，故不仅除油效率差，且该储存槽极易生异味及病菌，影响环境卫 生。
为解决上述问题，有人设计出一种餐饮废水隔油器，其包括隔油 器箱体、进水管、出水管、排油管、微气泡发生器及加热装置，该进 水管是用以供餐饮废水导入隔油器箱体内，该出水管是用以将处理后 的水排出，该排油管系用以将分离出的油导引排出收集，该气泡发生 器主要作用是利用大量微气泡，在表面张力的作用下，使油粘附于微 气泡上，由于气泡浮力较大能迅速将油带至水面，从而达到高效油水 分离的效果，该加热装置起保温作用以防浮油在低温下结块，确保其 流动性，以便由排油管排放收集;如此，它能够将餐饮废水中大量的 浮油去除，除油效率高，处理后的水可达到排放标准，收集的浮油可 资源再利用。
现有技术的餐饮废水隔油器仅可进行油水分离的处理动作，因而 餐饮废水经由进水管导入隔油器箱体前，需事先进行残渣过滤排除， 相当的麻烦不便，耗时费力，此外，其采用间歇式自动化运行，无法 依照隔油器箱体内部实际的油位及水位而进行排放，以致造成能源的 浪费，以及易发生隔油器箱体满溢现象。
实用新型内容
本发明人有鉴于现有技术的餐饮废水隔油器，仅可进行油水分 离，并且无法依照隔油器箱体内部实际的油位及水位精确控制运行， 实用效益差，经多方探讨与试作样品试验，及多次修正改良后，终推 出本实用新型。
本实用新型提供了一种废水残渣隔油处理设备，其包含：一固液 分离系统及一油水分离系统，其中该固液分离系统包括一固液分离 桶、一滚筒及一刮板，该固液分离桶上部接设有一供餐饮废水进入的 进水口及一溢水口，该滚筒系设置于固液分离桶上部内，可旋转带动 餐饮废水中的残渣附着于其表面，该刮板系设置于滚筒一侧，用以将 附着于滚筒上的残渣刮除至固液分离桶外侧，该油水分离系统包括一 油水分离桶、一进水管、一出水管、一排油管及一微气泡发生器，该 进水管系连接于油水分离桶与固液分离桶之间，该出水管接设于油水 分离桶上部，配合设置有一液位传感器，用以供油水分离后的水排放， 该排油管接设于油水分离桶上部，配合上述液位传感器，用以供油水 分离后的油排放，另一端接设一集油桶，用以收集排出的油，该微气 泡发生器系设置于油水分离桶内，利用大量微气泡，使油粘附于微气 泡带至水面上。
作为优选，所述废水残渣隔油处理设备另包外还含有一排水管 路，该固液分离系统的固液分离桶下部设置一第一锥斗，该第一锥斗 底部设置一第一控制阀体，该油水分离系统的油水分离桶下部设置一 第二锥斗，该第二锥斗底部设置一第二控制阀体，该排水管路设置于 该固液分离桶及油水分离桶下方，与固液分离系统的第一控制阀体、 油水分离系统的第二控制阀体及出水管连接。
作为优选，该固液分离系统另包括一残渣收集桶，该残渣收集桶 设置于固液分离桶外侧，并位于刮板下方。
作为优选，该固液分离系统另包括一用以喷射出高压水柱的高压 水柱装置，该高压水柱装置装设于滚筒内。
作为优选，其中该固液分离系统另包括一过滤板，设置于固液分 离桶下部内。
作为优选，该油水分离系统的出水管伸入油水分离桶内的一端上 设有一抽水泵，该抽水泵连接一设于油水分离桶上部内的液位传感 器。
作为优选，该油水分离系统的排油管伸入油水分离桶内的一端上 设有一抽油泵，该抽油泵连接一设于油水分离桶上部内的液位传感 器。
作为优选，该油水分离系统另包括一防浮油在低温下结块的加热 装置，设置于油水分离桶内。
作为优选，该油水分离系统还包括一用以搅拌浮油的搅拌装置， 设置于油水分离桶上并伸入油水分离桶内。
与现有技术相比，本实用新型具有以下有益效果：
1.其包含有连接的固液分离系统及油水分离系统，而可由固液分 离系统先将餐饮废水中的残渣去除后，直接导入油水分离系统进行油 水分离，可达到使用便利，处理效率提高;
2.油水分离桶内设置有液位传感器，而可准确控制将水与油分别 经由出水管及排油管抽送排放，达到节能及方便管理的目的。
