申请日2013.09.10
公开(公告)日2014.03.12
IPC分类号B01D36/02
摘要
本实用新型涉及一种水处理过滤，尤其涉及一种新型水处理过滤工艺流程系统，用于水处理工艺。包括原水池、活性炭过滤器和机械过滤器，所述的原水池分别与活性炭过滤器和机械过滤器相连通，所述的活性炭过滤器和机械过滤器分别与反洗水罐相连通，所述的反洗水罐与碟片过滤器相连通，所述的碟片过滤器通过回流管与原水池相连通。一种方轴中间支撑机构结构紧凑，稳定性好，提高工作效率。
权利要求书

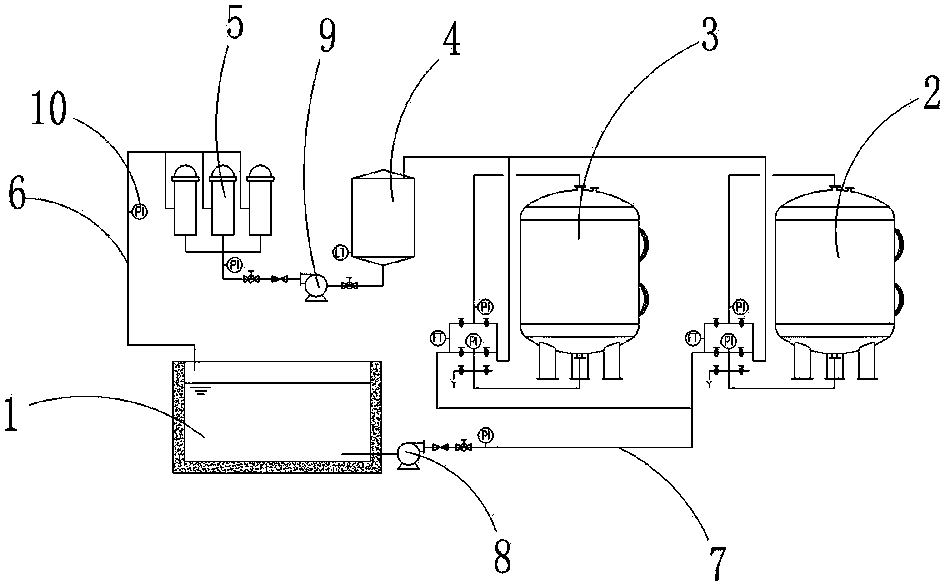

1.一种新型水处理过滤工艺流程系统，其特征在于：包括原水池(1)、活性炭过滤器(2)和机械过滤器(3)，所述的原水池(1)分别与活性炭过滤器(2)和机械过滤器(3)相连通，所述的活性炭过滤器(2)和机械过滤器(3)分别与反洗水罐(4)相连通，所述的反洗水罐(4)与碟片过滤器(5)相连通，所述的碟片过滤器(5)通过回流管(6)与原水池(1)相连通。
2.根据权利要求1所述的一种新型水处理过滤工艺流程系统，其特征在于：所述的原水池(1)与活性炭过滤器(2)间、原水池(1)与机械过滤器(3)间通过输送管(7)相连通，所述的输送管(7)上设有离心泵(8)，所述的反洗水罐(4)与碟片过滤器(5)间设有输送泵(9)，所述的输送管(7)设在原水池(1)的低端。
3.根据权利要求1或2所述的一种新型水处理过滤工艺流程系统，其特征在于：所述的回流管(6)中设有压力表(10)，所述的回流管(6)从原水池(1)的上端注入。
说明书
一种新型水处理过滤工艺流程系统
技术领域
本实用新型涉及一种水处理过滤，尤其涉及一种新型水处理过滤工艺流程系统，用于水处理工艺。
背景技术
现有技术中的水处理设备复杂，而且处理效果相对较差。
中国专利200510093290.X，公开一种综合过滤法污水处理工艺及设备,属于污水处理领域,专利分类号:C02F 9/00,B01D 24/21。其污水处理工艺包括9个工艺步骤,其污水处理设备由调节水箱,加药箱,反应水箱,沉淀水箱,干化水箱等主要部件,以及自吸泵、泥浆泵、阀门、管道等通用零件组装而成;发明点是,在过滤箱中根据水质要求,设置的过滤层,使污水经过时,通过自吸泵抽吸过滤层产生负压,强行污水快速通过过滤层,使过滤层中的静电层破坏水分子与污染物分子的结合力,并吸附水中的污染物质,使污水达到排放标准。此结构的处理工艺相对复杂，而且处理设备多，处理成本相对较高。
实用新型内容
本实用新型主要是解决现有技术中存在的不足，提供一种结构紧凑，而且处理工艺相对科学合理，处理成本相对较低的一种新型水处理过滤工艺流程系统。
本实用新型的上述技术问题主要是通过下述技术方案得以解决的：
一种新型水处理过滤工艺流程系统，包括原水池、活性炭过滤器和机械过滤器，所述的原水池分别与活性炭过滤器和机械过滤器相连通，所述的活性炭过滤器和机械过滤器分别与反洗水罐相连通，所述的反洗水罐与碟片过滤器相连通，所述的碟片过滤器通过回流管与原水池相连通。
原水池的水经离心泵分别输出至机械过滤器和活性炭过滤器进行反洗，机械过滤器和活性炭过滤器反洗排放的水回收到反洗水罐，反洗水罐经输送泵输出反洗水至碟片过滤器，经碟片过滤后回收到原水池。
作为优选，所述的原水池与活性炭过滤器间、原水池与机械过滤器间通过输送管相连通，所述的输送管上设有离心泵，所述的反洗水罐与碟片过滤器间设有输送泵，所述的输送管设在原水池的低端。
作为优选，所述的回流管中设有压力表，所述的回流管从原水池的上端注入。
因此，本实用新型的一种方轴中间支撑机构，结构紧凑，稳定性好，提高工作效率。
