申请日2013.08.07
公开(公告)日2013.12.25
IPC分类号E03C1/12; E03C1/264; E03C1/14; E03C1/122
摘要
一种家庭废水回收利用装置，包括盥洗池和回收箱，盥洗池下端固设有竖直设置的出水管，回收箱设于出水管下方，回收箱上端设有倾斜设置的开口，开口上安装有倾斜设置的过滤网，回收箱下端设有出水口，出水口处设有开关阀，过滤网下端设有垃圾筒。通过将回收箱上端的开口倾斜设置，并在开口处安装倾斜的过滤网，废水中颗粒较大的杂物经过滤网过滤后落入垃圾筒内，经过滤网过滤后的废水流入回收箱，因此回收箱内的废水不存在颗粒较大的杂物，使用回收箱内的废水来冲厕所时不会造成厕所的堵塞，使用回收箱内的废水来拖地时也不会造成地面拖不干净，极大地提高了生活废水的利用效果。
权利要求书
1.一种家庭废水回收利用装置，其特征在于，包括一盥洗池和一回收箱，所述盥洗池下端固设有一竖直设置的出水管，所述回收箱设于所述出水管下方，所述回收箱上端设有一倾斜设置的开口，所述开口上安装有一倾斜设置的过滤网，所述回收箱下端设有出水口，所述出水口处设有一开关阀，所述过滤网下端设有一垃圾筒。
2.根据权利要求1所述的家庭废水回收利用装置，其特征在于，所述过滤网的倾斜角度为40°~80°。
3.根据权利要求1所述的家庭废水回收利用装置，其特征在于，所述过滤网的横截面为弧形。
4.根据权利要求1所述的家庭废水回收利用装置，其特征在于，所述回收箱上端的开口的尺寸大于所述出水管的直径。
5.根据权利要求1所述的家庭废水回收利用装置，其特征在于，所述出水管设于所述回收箱上端开口的中间位置的上方。
6.根据权利要求1所述的家庭废水回收利用装置，其特征在于，所述回收箱底部为漏斗形状。
说明书
家庭废水回收利用装置
技术领域
本实用新型属于废水回收利用装置，尤其涉及一种家庭生活废水回收利用装置。
背景技术
目前，家庭生活用水如洗菜、淘米的水，用后就是直接排入下水道，没有充分利用。生活中，冲厕所或拖地也是使用自来水，造成自来水的浪费。
为了节约用水，人们也设计出了各式各样的废水回收装置，但是这些装置都是直接收集废水，无法过滤废水中的颗粒较大的杂物，比如菜叶、颗粒较大的食物等等，造成人们在使用回收的废水来冲厕所或拖地时极不方便，甚至造成厕所的堵塞或地面拖不干净。
实用新型内容
本实用新型的目的在于克服上述现有技术的不足，提供一种家庭废水回收利用装置，其可以过滤废废水中的颗粒较大的杂物。

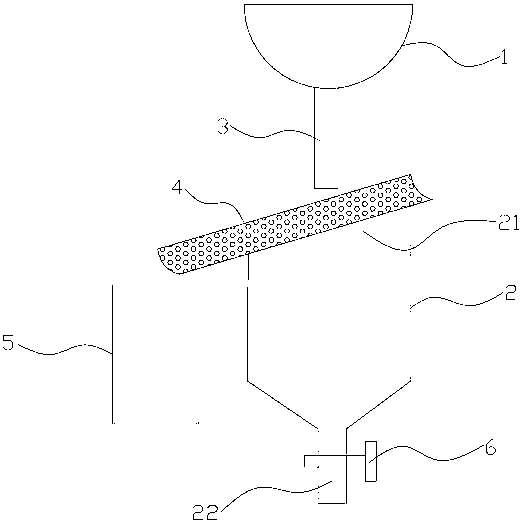

本实用新型是这样实现的，一种家庭废水回收利用装置，包括一盥洗池和一回收箱，所述盥洗池下端固设有一竖直设置的出水管，所述回收箱设于所述出水管下方，所述回收箱上端设有一倾斜设置的开口，所述开口上安装有一倾斜设置的过滤网，所述回收箱下端设有出水口，所述出水口处设有一开关阀，所述过滤网下端设有一垃圾筒。
具体地，所述过滤网的倾斜角度为40°~80°。
具体地，所述过滤网的横截面为弧形。
具体地，所述回收箱上端的开口的尺寸大于所述出水管的直径。
具体地，所述出水管设于所述回收箱上端开口的中间位置的上方。
具体地，所述回收箱底部为漏斗形状。
本实用新型通过将回收箱上端的开口倾斜设置，并在开口处安装倾斜的过滤网，废水中颗粒较大的杂物经过滤网过滤后落入垃圾筒内，经过滤网过滤后的废水流入回收箱，因此回收箱内的废水不存在颗粒较大的杂物，使用回收箱内的废水来冲厕所时不会造成厕所的堵塞，另外，使用回收箱内的废水来拖地时也不会造成地面拖不干净，极大地提高了生活废水的利用效果。
本实用新型提供的家庭废水回收利用装置，结构简单，成本低，可有效避免水资源的浪费，提高生活废水的利用效果，便于大众家庭推广使用。
