申请日2013.07.12
公开(公告)日2014.03.12
IPC分类号C02F101/34; C02F1/72
摘要
本实用新型涉及废水处理设备领域，尤其涉及一种FENTON试剂反应器。一种去除含酚废水的FENTON试剂反应器装置，包括FENTON试剂反应器、废水输入管、H2O2输入管、催化剂输入管、排水管，FENTON试剂反应器的下部设有电磁铁装置，电磁铁装置通过电源开关连接外部电源。还包括控制模块，电源开关的控制端连接控制模块。由于采用了上述技术方案，本实用新型实现了催化剂的可循环使用，将使含酚废水的处理更加清洁高效，降低成本。
权利要求书
1.一种去除含酚废水的FENTON试剂反应器装置，包括一FENTON试 剂反应器、一废水输入管、一H2O2输入管、一催化剂输入管、一排水管，其 特征在于，所述FENTON试剂反应器的下部设有一电磁铁装置，所述电磁铁 装置通过一电源开关连接一外部电源;
还包括一控制模块，所述电源开关的控制端连接所述控制模块。
2.根据权利要求1所述的一种去除含酚废水的FENTON试剂反应器装 置，其特征在于：所述电磁铁装置采用直流式电磁吸盘磁铁或交流式电磁吸 盘磁铁中的一种。
3.根据权利要求1所述的一种去除含酚废水的FENTON试剂反应器装 置，其特征在于：所述催化剂输入管连接一催化剂投加装置，所述催化剂投 加装置的控制端连接所述控制模块;
所述催化剂投加装置内存放的催化剂采用纳米磁性催化剂。
4.根据权利要求1、2或3所述的一种去除含酚废水的FENTON试剂反 应器装置，其特征在于：所述废水输入管上设有一进水阀，所述FENTON试 剂反应器内设有液位传感装置，所述进水阀的控制端、所述液位传感装置的 信号输出端分别连接所述控制模块。
5.根据权利要求4所述的一种去除含酚废水的FENTON试剂反应器装 置，其特征在于：所述FENTON试剂反应器内设有一pH在线监测仪，所述 pH在线监测仪的信号输出端连接所述控制模块;
还包括一酸性物质投加装置，所述酸性物质投加装置通过酸性物质输入 管联通所述FENTON试剂反应器的顶部;所述酸性物质投加装置的控制端连 接所述控制模块。
6.根据权利要求5所述的一种去除含酚废水的FENTON试剂反应器装 置，其特征在于：所述FENTON试剂反应器内设有一搅拌装置，所述搅拌装 置的控制端连接所述控制模块。
7.根据权利要求6所述的一种去除含酚废水的FENTON试剂反应器装 置，其特征在于：所述H2O2输入管连接一H2O2投加装置，所述H2O2投加装 置的控制端连接所述控制模块。
8.根据权利要求7所述的一种去除含酚废水的FENTON试剂反应器装 置，其特征在于：所述FENTON试剂反应器内还设有一温度监测仪，所述温 度监测仪的信号输出端连接所述控制模块;
所述FENTON试剂反应器内还设有一加热装置，所述加热装置的控制端 连接所述控制模块。
9.根据权利要求8所述的一种去除含酚废水的FENTON试剂反应器装 置，其特征在于：所述排水管上设有一排水阀，所述排水阀的控制端连接所 述控制模块。
10.根据权利要求1所述的一种去除含酚废水的FENTON试剂反应器装 置，其特征在于：所述排水管设置在所述FENTON试剂反应器的下部;
所述废水输入管、H2O2输入管、催化剂输入管、酸性物质输入管均设置 在所述FENTON试剂反应器的上部。
说明书
一种去除含酚废水的FENTON试剂反应器装置
技术领域
本实用新型涉及废水处理设备领域，尤其涉及一种FENTON试剂反应器。
背景技术
FENTON试剂氧化法是重要的化学氧化方法之一，由于其能产生氧化能 力很强的·OH自由基，常用于废水的净化处理。在处理难生物降解或一般化 学氧化难以凑效的有机废水时，具有快速高效、可产生絮凝和技术要求低等 优点。但是Fenton试剂的使用是在酸性条件下进行，需要在废水处理前对pH 值进行相应的调节。Fenton试剂处理废水后，水中的铁离子也可能会有二次污 染的产生并且催化剂不能循环使用。
申请号为CN202519081U的中国实用新型专利中公开了一种FENTON试 剂反应器，该反应器实现废水与FENTON试剂的充分混合反应，试剂混合均 匀，工作效率高，节约了设备和人力成本。但是，这种FENTON试剂反应器 还存在如下缺点：1、Fe2+是可溶性的，在酸性条件下才能溶解，混合均匀;2、 催化剂投机过量时，反应结束后，催化剂不能收集，循环使用。催化剂随处 理后的水流出，造成出水铁离子含量过高。
实用新型内容
本实用新型的目的在于，提供一种去除含酚废水的FENTON试剂反应器 装置，解决以上技术问题。
本实用新型所解决的技术问题可以采用以下技术方案来实现：

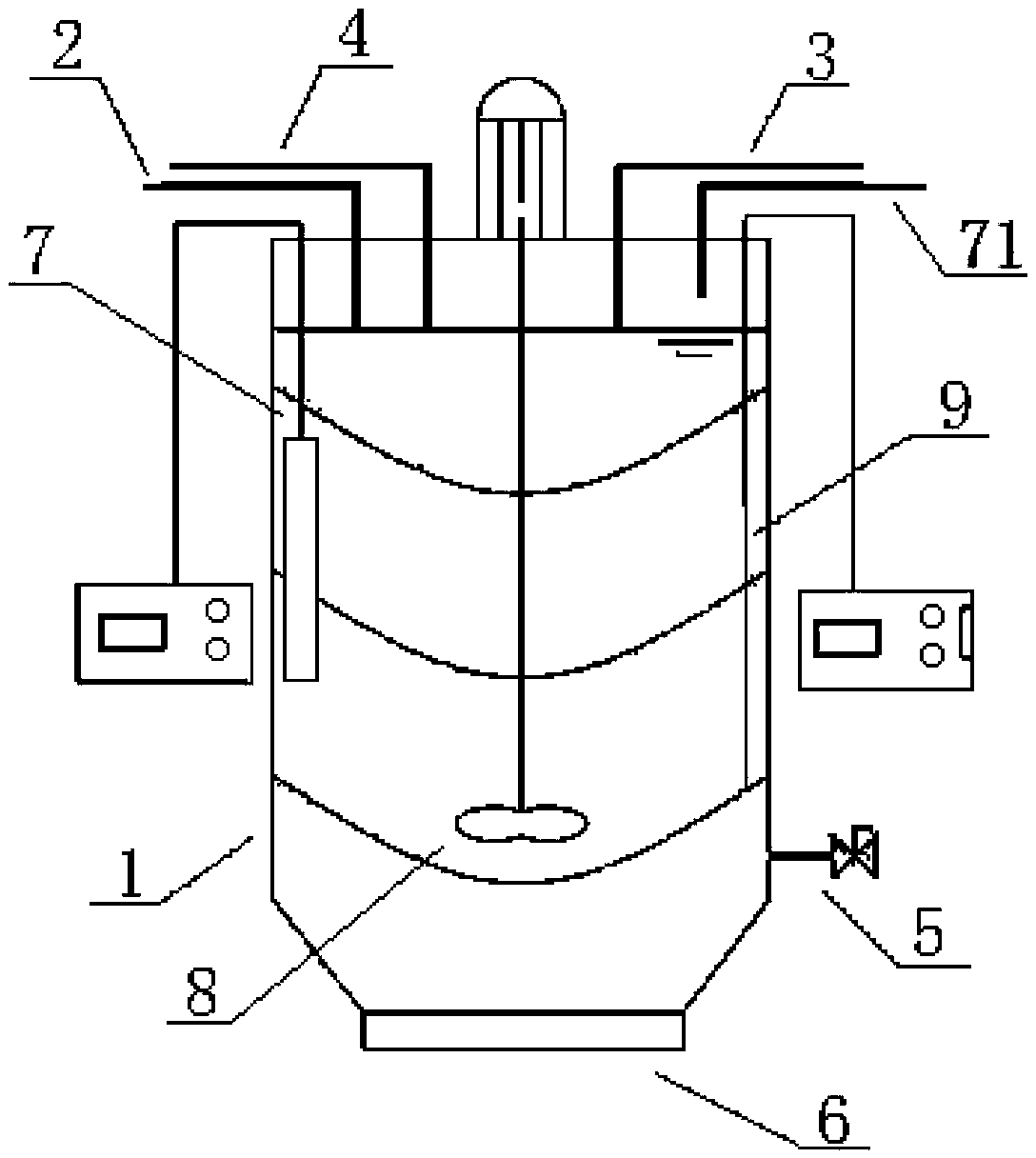

一种去除含酚废水的FENTON试剂反应器装置，包括一FENTON试剂反 应器、一废水输入管、一H2O2输入管、一催化剂输入管、一排水管，其特征 在于，所述FENTON试剂反应器的下部设有一电磁铁装置，所述电磁铁装置 通过一电源开关连接一外部电源;
还包括一控制模块，所述电源开关的控制端连接所述控制模块。
本实用新型在FENTON试剂反应器反应一定时间后，控制模块可以闭合 电源开关，控制电磁铁装置通电，电磁铁装置可吸附催化剂，将其吸附到底 部后，实现催化剂的回收利用。
所述电磁铁装置可以采用直流式电磁吸盘磁铁或交流式电磁吸盘磁铁中 的一种。
所述催化剂输入管也可以连接一催化剂投加装置，所述催化剂投加装置 的控制端连接所述控制模块;采用催化剂投加装置可以将一定量的催化剂通 过催化剂输入管送入FENTON试剂反应器中。
所述催化剂投加装置内存放的催化剂采用纳米磁性催化剂。
所述纳米磁性催化剂优选采用纳米四氧化三铁。
所述废水输入管上设有一进水阀，所述FENTON试剂反应器内设有液位 传感装置，所述进水阀的控制端、所述液位传感装置的信号输出端分别连接 所述控制模块。本实用新型在FENTON试剂反应器内设在液位传感装置后， 待废水从废水输入管加入到FENTON试剂反应器指定液位后，控制模块控制 进水阀关闭，实现精确控制的目的。
所述液位传感装置可以采用高低液位传感器，所述高低液位传感器的信 号输出端连接所述控制模块。在FENTON试剂反应器液位过高或过低时，控 制模块控制进水阀关闭或打开。
所述FENTON试剂反应器内设有一pH在线监测仪，所述pH在线监测仪 的信号输出端连接所述控制模块;
还包括一酸性物质投加装置，所述酸性物质投加装置通过酸性物质输入 管联通所述FENTON试剂反应器的顶部;所述酸性物质投加装置的控制端连 接所述控制模块。本实用新型在酸性物质投加装置内设酸性物质，用于调整 FENTON试剂反应器内的pH值。pH在线监测仪实时监测FENTON试剂反应 器内的pH值。在需要调整pH值时，控制模块控制酸性物质投加装置的投加 量来调整pH值。
所述酸性物质投加装置内存放的酸性物质可以采用盐酸或硫酸中的一种 或两种。
所述FENTON试剂反应器内设有一搅拌装置，所述搅拌装置的控制端连 接所述控制模块。在需要搅拌时，控制模块控制搅拌装置工作。
所述搅拌装置的动力机构可以采用三相异步电动机，所述三相异步电动 机的控制端连接所述控制模块。采用三相异步电动机可以根据不同的反应阶 段调节转速，实现不同的搅拌作用。
所述H2O2输入管连接一H2O2投加装置，所述H2O2投加装置的控制端连 接所述控制模块。采用H2O2投加装置将一定量的H2O2通过H2O2输入管送入 FENTON试剂反应器中，可配合催化剂循环使用过程中H2O2的连续投加。本 实用新型采用的H2O2投加装置和酸性物质投加装置可以采用现有技术中的可 控制投加量的投加装置，在此不做详述。
所述FENTON试剂反应器内还设有一温度监测仪，所述温度监测仪的信 号输出端连接所述控制模块;
所述FENTON试剂反应器内还设有一加热装置，所述加热装置的控制端 连接所述控制模块。通过温度监测仪和加热装置，控制模块有效控制FENTON 试剂反应器内的温度。
所述排水管上设有一排水阀，所述排水阀的控制端连接所述控制模块。 在完成反应后，可以通孔控制排水阀对处理后的水进行收集回用或外排。
所述排水管设置在所述FENTON试剂反应器的下部;
所述废水输入管、H2O2输入管、催化剂输入管、酸性物质输入管均设置 在所述FENTON试剂反应器的上部。
有益效果：由于采用了上述技术方案，本实用新型解决了目前催化剂不 能循环利用，造成资源浪费的问题。实现了催化剂的可循环使用，将使含酚 废水的处理更加清洁高效，降低成本。
