申请日2013.05.07
公开(公告)日2013.07.24
IPC分类号C02F1/52
摘要
本发明公开了一种用于水处理的一体式高效沉淀槽，适用于对工业废水,城市污水进行处理，其包括槽体，所述槽体内的上部设置有分隔槽，所述分隔槽内设置有将分隔槽分为上、下室的隔板，所述分隔槽的上室内安装有搅拌机，且所述槽体的中心位置上安装有中心导流管，所述中心导流管上开设有出水口，所述槽体的内壁上于对应中心导流管上开设出水口的位置设置有阻流板，所述槽体的底部安装有刮泥装置，所述槽体的底部开设有排污口，顶部开设有溢流口。上述用于水处理的一体式高效沉淀槽将现有的废水处理的操作整合在一个槽内连续进行，不仅大大节约了制造成本和占地面积;而且浓缩效率高。
权利要求书
1.一种用于水处理的一体式高效沉淀槽，其特征在于，包括槽体，所述槽 体内的上部设置有分隔槽，所述分隔槽内设置有将分隔槽分为上、下室的隔板， 所述分隔槽的上室内安装有搅拌机，且所述槽体的中心位置上安装有中心导流 管，所述中心导流管上开设有出水口，所述槽体的内壁上于对应中心导流管上 开设出水口的位置设置有阻流板，所述槽体的底部安装有刮泥装置，所述槽体 的底部开设有排污口，顶部开设有溢流口。
2.根据权利要求1所述的用于水处理的一体式高效沉淀槽，其特征在于， 所述刮泥装置包括安装于槽体底部的刮泥机，所述刮泥机的转轴与穿过中心导 流管内的中心轴的一端连接，所述中心轴的另一端与槽体顶部的驱动电机的动 力输出轴连接。
3.根据权利要求1所述的用于水处理的一体式高效沉淀槽，其特征在于， 所述槽体的一侧安装有直爬梯。
4.根据权利要求1所述的用于水处理的一体式高效沉淀槽，其特征在于， 所述出水口开设于中心导流管的下半部位置上，且间隔等距呈环形布置于中心 导流管的管壁上。
5.根据权利要求1所述的用于水处理的一体式高效沉淀槽，其特征在于， 所述阻流板通过连接板安装于槽体的内壁上，且所述阻流板均斜向下安装。
说明书
一种用于水处理的一体式高效沉淀槽
技术领域
本发明属于水处理技术领域，尤其涉及一种用于水处理的一体式高效沉淀槽。
背景技术
目前，凝聚沉淀已被广泛地应用于废水处理和用水处理方面。为了有效地实行此方法，传统意义上的处理方法依次分为下列四种操作：(1)进行迅速搅拌,以使凝聚剂混合均匀;(2)缓速搅拌,促进凝聚;(3)把生成的絮团同水分离;(4)把分离了的絮团浓缩并将其排出。现有凝聚沉淀技术的四种操作一般都是使用对应的设备进行操作，存在占地面积大、建设费用大以及浓缩效率低的缺点。
发明内容
本发明的目的在于提供一种用于水处理的一体式高效沉淀槽，其具有占地面积小、制造成本低以及浓缩效率高的特点，以解决现有技术中用于水处理的沉淀槽存在的问题。
为达此目的，本发明采用以下技术方案：

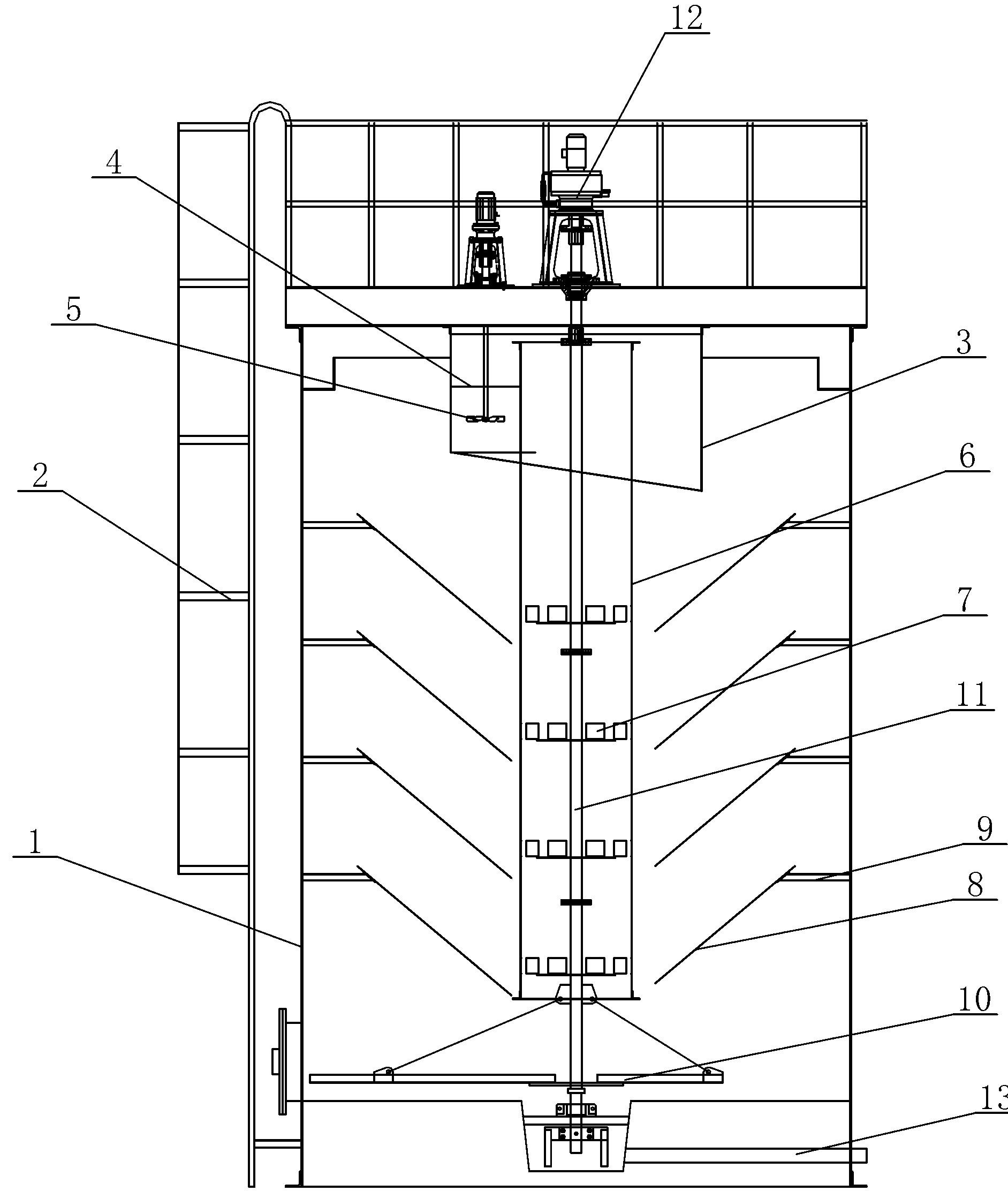

一种用于水处理的一体式高效沉淀槽，其包括槽体，所述槽体内的上部设置有分隔槽，所述分隔槽内设置有将分隔槽分为上、下室的隔板，所述分隔槽的上室内安装有搅拌机，且所述槽体的中心位置上安装有中心导流管，所述中心导流管上开设有出水口，所述槽体的内壁上于对应中心导流管上开设出水口的位置设置有阻流板，所述槽体的底部安装有刮泥装置，所述槽体的底部开设有排污口，顶部开设有溢流口。
特别地，所述刮泥装置包括安装于槽体底部的刮泥机，所述刮泥机的转轴 与穿过中心导流管内的中心轴的一端连接，所述中心轴的另一端与槽体顶部的驱动电机的动力输出轴连接。
特别地，所述槽体的一侧安装有直爬梯。
特别地，所述出水口开设于中心导流管的下半部位置上，且间隔等距呈环形布置于中心导流管的管壁上。
特别地，所述阻流板通过连接板安装于槽体的内壁上，且所述阻流板均斜向下安装。
本发明的有益效果为，与现有技术相比所述用于水处理的一体式高效沉淀槽将现有的废水处理的操作整合在一个槽内连续进行，不仅大大节约了制造成本和占地面积;而且浓缩效率高。
