申请日2013.03.29
公开(公告)日2013.10.23
IPC分类号E02D29/09
摘要
本实用新型公开了一种深厚淤泥地基污水管和综合管沟穿越中心沟施工结构，所述污水管和所述综合管沟设置在同一水下沟槽内。本实用新型的优点和积极效果是：1)污水管和综合管沟同槽设置，减少了基坑的支护费用，施工速度快;2)污水管和综合管沟同槽减少吹填砂横断面宽度，用砂量减少，施工成本降低;3)将施工区域进行吹填砂处理，与搭设钢便桥相比，减少施工费用支出;4)由水上施工改为陆地施工，效率提高，安全和质量有保证。
权利要求书
1.一种深厚淤泥地基污水管和综合管沟穿越中心沟的施工结构，其特征在于，所述 污水管和所述综合管沟设置在同一水下沟槽内。
2.根据权利要求1所述的深厚淤泥地基污水管和综合管沟穿越中心沟的施工结构， 其特征在于，在所述中心沟外侧修筑有排洪通道，在所述水下沟槽的施工区域形成吹填 砂陆地，在所述吹填砂陆地上施工所述污水管和所述综合管沟。
3.根据权利要求1所述的深厚淤泥地基污水管和综合管沟穿越中心沟的施工结构， 其特征在于，所述污水管为倒虹吸式污水管。
说明书
深厚淤泥地基污水管和综合管沟穿越中心沟的施工结构
技术领域
本实用新型涉及一种倒虹吸污水管和综合管沟穿越中心沟的施工结构，特别是涉及 一种深厚淤泥地基污水管和综合管沟穿中心沟越海底施工结构。
背景技术
目前，水下隧道的施工方法主要有：围堰明挖法、气压沉箱法、盾构法和沉管法， 应用较多的是盾构法和沉管法。其中，盾构法采用盾构机作为隧道施工机具。盾构机外 壳一般为圆筒形，其前部为装置开挖设备的切口环，中部为装置推进设备的支持环，尾 部为掩护拼装衬砌工作的盾尾。用盾构法施工的优点是施工安全，不影响水上交通。缺 点是隧道引道长度较大，接缝较多，容易发生渗漏;在岸上段内施工时，可能发生地面 沉降，造成危害。这种方法比较多地用于松软地层的水下隧道施工。沉管法是把水下隧 道按设计要求，在岸上船坞中分段预制成管段，然后用拖船浮运到位，沉放到预先浚挖 好的槽中，并在水下依次把管段连接起来，建成穿越水域的隧道。其优点是建成的隧道 整体性好，防水性好，引道较短或坡度较缓，可用于大尺寸的矩形断面隧道的施工。缺 点是影响水上交通。
水下管道一般有两种铺设方式：一)铺设在水底上;二)埋设在水底下沟槽内。
在沿海地区淤泥质土层厚度较深，需要同时考虑综合管沟和倒虹吸污水管穿越海底， 从施工技术和工程成本两方面考虑，需要探索出综合施工技术。
发明内容
本实用新型为解决公知技术中存在的技术问题而提供一种深厚淤泥地基污水管和综 合管沟穿越中心沟的施工结构。

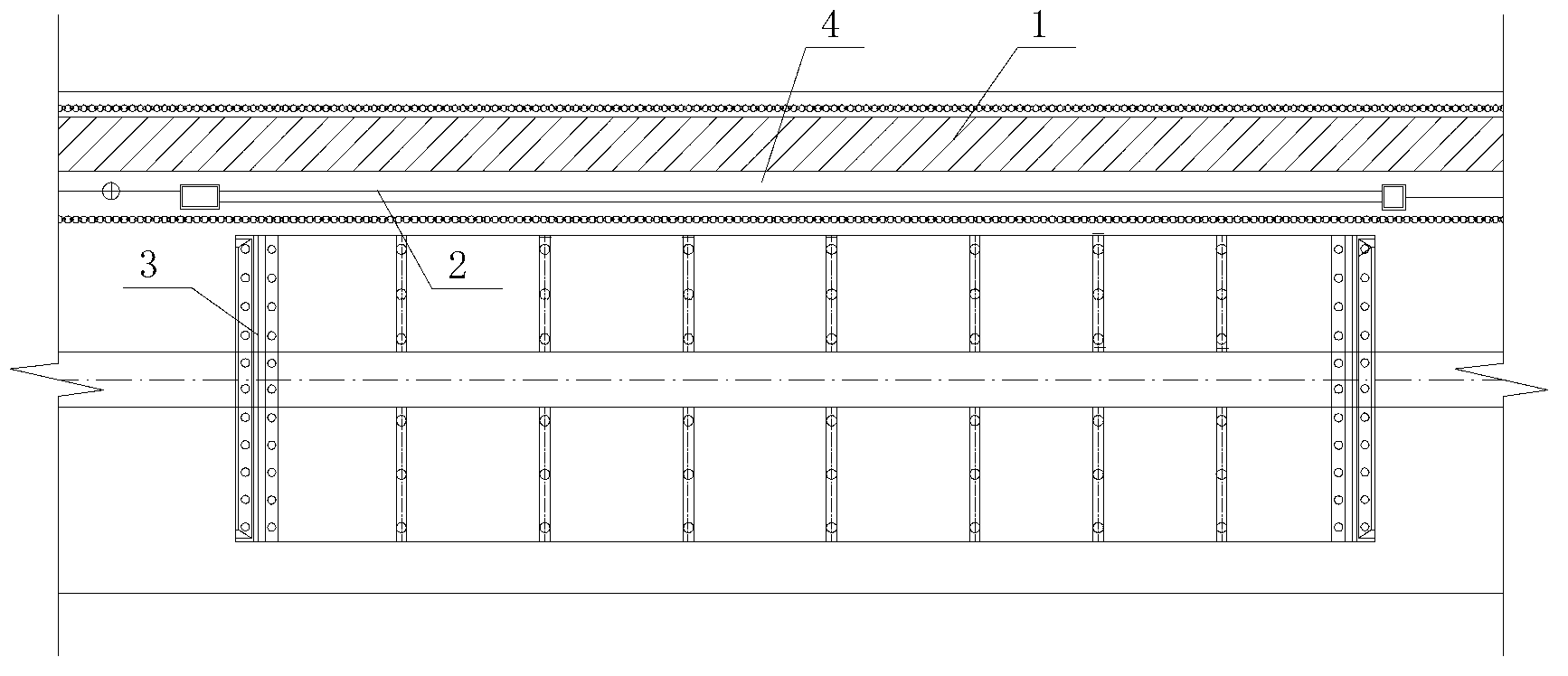

本实用新型为解决公知技术中存在的技术问题所采取的技术方案是：一种深厚淤泥 地基污水管和综合管沟穿越中心沟施工结构，所述污水管和所述综合管沟设置在同一水 下沟槽内。
在所述中心沟外侧修筑有排洪通道，在所述水下沟槽的施工区域形成吹填砂陆地， 在所述吹填砂陆地上施工所述污水管和所述综合管沟。
所述污水管为倒虹吸式污水管。
本实用新型具有的优点和积极效果是：1)污水管和综合管沟同槽设置，减少了基坑 的支护费用，施工速度快;2)污水管和综合管沟同槽减少吹填砂横断面宽度，用砂量减 少，施工成本降低;3)将施工区域进行吹填砂处理，与搭设钢便桥相比，减少施工费用支 出;4)由水上施工改为陆地施工，效率提高，安全和质量有保证。
