申请日2013.03.28
公开(公告)日2013.08.28
IPC分类号C02F9/02; C02F103/16; C02F9/04
摘要
一种电镀废水处理系统，其特征在于：包括含镍废水处理系统、含锌废水处理系统、含铜废水处理系统、含铬废水处理系统和前处理废水处理系统，所述的含锌废水处理系统、含铜废水处理系统、含铬废水处理系统和前处理废水处理系统处理后的废水通过管道与中间水池、膜处理系统、浓液处理系统相连;所述的含锌废水处理系统、含铜废水处理系统、含铬废水处理系统和前处理废水处理系统处理后的污泥通过管道与污泥处理系统相连。本实用新型通过将含镍废水采用槽边膜回收系统，达到资源利用及污染物零排放的目的，同时其他废水分质分流处理，经过预处理、物化沉淀、膜过滤后，中水回用，浓水深度处理后达标排放;具有水资源回用率高，处理效果好等优点。
权利要求书

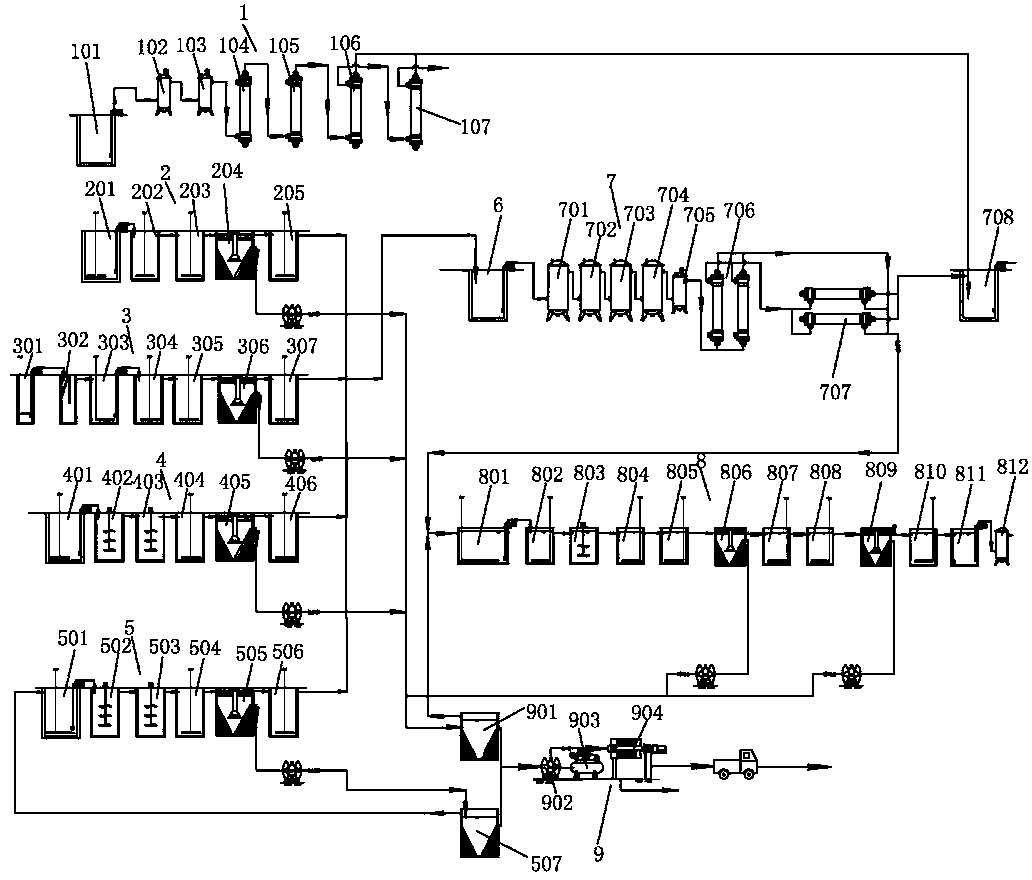

1.一种电镀废水处理系统，其特征在于：包括含镍废水处理系统、含锌废水处理系统、含铜废水处理系统、含铬废水处理系统和前处理废水处理系统，所述的含锌废水处理系统、含铜废水处理系统、含铬废水处理系统和前处理废水处理系统处理后的废水通过管道与中间水池、膜处理系统、浓液处理系统相连;所述的含锌废水处理系统、含铜废水处理系统、含铬废水处理系统和前处理废水处理系统处理后的污泥通过管道与污泥处理系统相连。
2.根据权利要求1所述的一种电镀废水处理系统，其特征在于：所述的含镍废水处理系统包括通过管道依次相连的含镍废水收集箱、多介质过滤器、保安过滤器、超滤处理系统、纳滤处理系统、反渗透浓缩系统和反渗透脱盐系统。
3.根据权利要求1所述的一种电镀废水处理系统，其特征在于：所述的含锌废水处理系统包括通过管道依次相连的含锌废水收集池、含锌反应池、含锌混凝池、含锌沉淀池、含锌pH回调池。
4.根据权利要求1所述的一种电镀废水处理系统，其特征在于：所述的前处理废水处理系统包括通过管道依次相连的换槽液收集池、隔油池、前处理废水收集池、除磷反应池、除磷混凝池、除磷沉淀池、除磷pH回调池。
5.根据权利要求1所述的一种电镀废水处理系统，其特征在于：所述的含铜废水处理系统包括通过管道依次相连的含铜废水收集池、破络反应池、含铜反应池、含铜混凝池、含铜沉淀池、含铜pH回调池。
6.根据权利要求1所述的一种电镀废水处理系统，其特征在于：所述的含铬废水处理系统包括通过管道依次相连的含铬废水收集池、铬还原池、铬反应池、铬混凝池、铬沉淀池、铬pH回调池、铬污泥池。
7.根据权利要求1所述的一种电镀废水处理系统，其特征在于：所述的膜处理系统包括通过管道依次相连的多介质过滤器、活性炭过滤器、改性树脂过滤器、软化树脂过滤器、保安过滤器、超滤系统、反渗透系统、纯水回用池。
8.根据权利要求1所述的一种电镀废水处理系统，其特征在于：所述的浓液处理系统包括通过管道依次相连的浓水收集池、浓水pH调节池、浓水高级氧化池、一级浓水反应池、一级浓水混凝池、浓水沉淀池、二级浓水反应池、二级浓水混凝池、二级浓水沉淀池、浓水pH回调池、清水池、砂滤罐。
9.根据权利要求1所述的一种电镀废水处理系统，其特征在于：所述的污泥处理系统包括通过污泥管道依次相连的污泥池、气动隔膜泵、空压机、脱水机。
说明书
一种电镀废水处理系统
技术领域
本实用新型涉及废水处理领域，特别涉及电镀废水处理系统。
背景技术
电镀工艺是指通过电解作用，在金属工件表面覆盖一薄层其他金属或合金的方法，包括镀前处理、镀上金属层和镀后处理等过程，常见的有电镀铜、镍、铬、锌、铜锌合金、铜锡合金等。在电镀生产过程中，由于员工操作不到位等问题，大量的贵重金属随着漂洗水流失，这样不仅资源消耗高，而且污染严重，在污染防治水平较低的情况下，污染事故时常有发生。因此需要对电镀废水进行适当处理，以达到国家规定的排放标准。
传统的电镀废水处理只按照国家规定的排放标准处理，即利用化学、电化学等方法将有毒物质转化成无毒或危害较小的物质或转化为不溶于水的化合物，然后利用斜板沉淀池进行固液分离。虽然上清液可按国家规定的标准排放，但是其中仍有微量重金属存在，以重金属化合物状态存在于水体中，最后被小动物或植物吸收、积累，并以食物链方式转移到生物体，累及人体;且排放水不经深度处理无法回用，造成水资源的浪费;再者，处理后产生的污泥量大，不易处理，容易造成二次污染。
发明内容
针对上述问题，本实用新型的目的在于提供一种废水处理效果好，水资源回用率高，有效回收高附加值重金属的电镀废水处理系统。
为达到上述目的，本实用新型所提出的技术方案为：一种电镀废水处理系统，其特征在于：包括含镍废水处理系统、含锌废水处理系统、含铜废水处理系统、含铬废水处理系统和前处理废水处理系统，所述的含锌废水处理系统、含铜废水处理系统、含铬废水处理系统和前处理废水处理系统处理后的废水通过管道与中间水池、膜处理系统、浓液处理系统相连;所述的含锌废水处理系统、含铜废水处理系统、含铬废水处理系统和前处理废水处理系统处理后的污泥通过管道与污泥处理系统相连。
进一步，所述的含镍废水处理系统包括通过管道依次相连的含镍废水收集箱、多介质过滤器、保安过滤器、超滤处理系统、纳滤处理系统、反渗透浓缩系统和反渗透脱盐系统。
进一步，所述的含锌废水处理系统包括通过管道依次相连的含锌废水收集池、含锌反应池、含锌混凝池、含锌沉淀池、含锌pH回调池。
进一步，所述的前处理废水处理系统包括通过管道依次相连的换槽液收集池、隔油池、前处理废水收集池、除磷反应池、除磷混凝池、除磷沉淀池、除磷pH回调池。
进一步，所述的含铜废水处理系统包括通过管道依次相连的含铜废水收集池、破络反应池、含铜反应池、含铜混凝池、含铜沉淀池、含铜pH回调池。
进一步，所述的含铬废水处理系统包括通过管道依次相连的含铬废水收集池、铬还原池、铬反应池、铬混凝池、铬沉淀池、铬pH回调池、铬污泥池。
进一步，所述的膜处理系统包括通过管道依次相连的多介质过滤器、活性炭过滤器、改性树脂过滤器、软化树脂过滤器、保安过滤器、超滤系统、反渗透系统、纯水回用池。
进一步，所述的浓液处理系统包括通过管道依次相连的浓水收集池、浓水pH调节池、浓水高级氧化池、一级浓水反应池、一级浓水混凝池、浓水沉淀池、二级浓水反应池、二级浓水混凝池、二级浓水沉淀池、浓水pH回调池、清水池、砂滤罐。
进一步，所述的污泥处理系统包括通过污泥管道依次相连的污泥池、气动隔膜泵、空压机、脱水机。
采用上述技术方案，本实用新型所述的电镀废水处理系统通过将含镍废水采用槽边膜回收系统，达到资源利用及污染物零排放的目的，同时其他废水分质分流处理，经过预处理、物化沉淀、膜过滤后，中水回用，浓水深度处理后达标排放;具有水资源回用率高，处理效果好等优点。
