申请日2013.11.26
公开(公告)日2014.04.23
IPC分类号C02F9/02
摘要

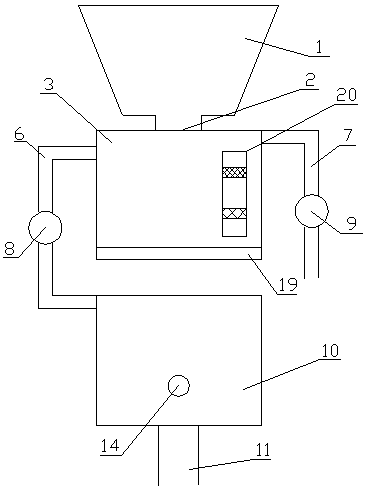

本实用新型公开了一种废水净化再利用装置，包括用水槽、排水收集管、过滤水箱、粗滤网、细滤网、导水管、溢水管、第一电磁阀、第二电磁阀、净水箱、排水管、浮动出水板、出水孔阀、浮球及净化槽;排水收集管与用水槽连通，排水收集管下端插在过滤水箱内;粗滤网及细滤网设在过滤水箱内;导水管上端与过滤水箱连通，下端与净水箱连接;溢水管与过滤水箱连通;第一电磁阀及第二电磁阀设在导水管及溢水管上;排水管与净水箱连通;浮动出水板设在净水箱内，出水孔阀在浮动出水板底部，浮球设在净水箱内，净化槽设在出水孔阀内。本实用新型能将污水过滤、净化后再利用，给座便器等用水设备使用，能节约大量的水资源，达到节能环保的目的。
权利要求书
1.一种废水净化再利用装置，其特征在于：包括用水槽、排水收集管、过滤水箱、粗滤网、细滤网、导水管、溢水管、第一电磁阀、第二电磁阀、净水箱、排水管、浮动出水板、多个出水孔阀、浮球及多个净化槽;所述的排水收集管的上端与所述的用水槽的底部中央连通，所述的排水收集管的下端插入在所述的过滤水箱内，并延伸到所述的过滤水箱的底部，所述的排水收集管与所述的过滤水箱密封连接;所述的粗滤网及细滤网呈环形结构，所述的粗滤网及细滤网分别水平设置在所述的过滤水箱内，套在所述的排水收集管上，所述的粗滤网位于所述的排水收集管的底端上方，所述的细滤网位于所述的粗滤网的上方;所述的导水管位于所述的过滤水箱的一侧，所述的导水管的上端与所述的过滤水箱的侧壁连通，所述的导水管的上端位于所述的细滤网的上方，所述的导水管的下端与所述的净水箱的顶端连接，所述的净水箱位于所述的过滤水箱的下方;所述的溢水管位于所述的过滤水箱的另一侧，所述的溢水管的上端与所述的过滤水箱的侧壁顶端连通，所述的溢水管的上端比所述的导水管的上端高，所述的溢水管的下端外接污水排放系统;所述的第一电磁阀及第二电磁阀分别设置在所述的导水管及溢水管上;所述的排水管的上端与所述的净水箱的底部中央连通，所述的排水管的下端外接用水设备;所述的浮动出水板水平设置在所述的净水箱内，所述的浮动出水板的边缘与所述的净水箱的内壁滑动接触，所述的多个出水孔阀呈矩阵排列在所述的浮动出水板的底部，所述的浮球设置在所述的净水箱内，位于所述的浮动出水板的下方，所述的多个净化槽对应设置在所述的多个出水孔阀内;所述的浮动出水板与所述的浮球具有磁性且磁极相反。
2.根据权利要求1所述的废水净化再利用装置，其特征在于：所述的导水管内设有油脂过滤层、气味吸附层及导流槽;所述的导流槽的直径从上向下逐渐减小，所述的油脂过滤层连接在所述的导流槽的下方，所述的气味吸附层连接在所述的油脂过滤层的下方。
3.根据权利要求1所述的废水净化再利用装置，其特征在于：所述的过滤水箱的底部设有除垢盖，所述的除垢盖与所述的过滤水箱的底部活动连接。
4.根据权利要求1所述的废水净化再利用装置，其特征在于：所述的过滤水箱的前端面上设有观察窗，所述的观察窗的顶部高于所述的细滤网的位置，所述的观察窗的底部低于所述的粗滤网的位置。
说明书
废水净化再利用装置
技术领域
本实用新型涉及一种环境保护装置，尤其涉及一种废水净化再利用装置。
背景技术
水是生命之源，虽然地球上70%是水，但是真正能被人类利用的水却十分有限。随着科技的发展，水污染越来越严重，随着生活水平的提高，人们对保护水资源的意识开始淡薄，据统计，城市中的座便器消耗的水量占生活用水的1/4，即使现在的座便器都采用节水型的小水箱，也难免对饮用水的浪费。水资源的匮乏已经严重影响到某些地区的人们的正常生活，环境的平衡也受到巨大的破坏。
实用新型内容
本实用新型的目的：提供一种废水净化再利用装置，能将污水净化后在利用，大大的节约了水资源。
为了实现上述目的，本实用新型的技术方案是：
一种废水净化再利用装置，包括用水槽、排水收集管、过滤水箱、粗滤网、细滤网、导水管、溢水管、第一电磁阀、第二电磁阀、净水箱、排水管、浮动出水板、多个出水孔阀、浮球及多个净化槽;所述的排水收集管的上端与所述的用水槽的底部中央连通，所述的排水收集管的下端插入在所述的过滤水箱内，并延伸到所述的过滤水箱的底部，所述的排水收集管与所述的过滤水箱密封连接;所述的粗滤网及细滤网呈环形结构，所述的粗滤网及细滤网分别水平设置在所述的过滤水箱内，套在所述的排水收集管上，所述的粗滤网位于所述的排水收集管的底端上方，所述的细滤网位于所述的粗滤网的上方;所述的导水管位于所述的过滤水箱的一侧，所述的导水管的上端与所述的过滤水箱的侧壁连通，所述的导水管的上端位于所述的细滤网的上方，所述的导水管的下端与所述的净水箱的顶端连接，所述的净水箱位于所述的过滤水箱的下方;所述的溢水管位于所述的过滤水箱的另一侧，所述的溢水管的上端与所述的过滤水箱的侧壁顶端连通，所述的溢水管的上端比所述的导水管的上端高，所述的溢水管的下端外接污水排放系统;所述的第一电磁阀及第二电磁阀分别设置在所述的导水管及溢水管上;所述的排水管的上端与所述的净水箱的底部中央连通，所述的排水管的下端外接用水设备;所述的浮动出水板水平设置在所述的净水箱内，所述的浮动出水板的边缘与所述的净水箱的内壁滑动接触，所述的多个出水孔阀呈矩阵排列在所述的浮动出水板的底部，所述的浮球设置在所述的净水箱内，位于所述的浮动出水板的下方，所述的多个净化槽对应设置在所述的多个出水孔阀内;所述的浮动出水板与所述的浮球具有磁性且磁极相反。
上述的废水净化再利用装置，其中，所述的导水管内设有油脂过滤层、气味吸附层及导流槽;所述的导流槽的直径从上向下逐渐减小，所述的油脂过滤层连接在所述的导流槽的下方，所述的气味吸附层连接在所述的油脂过滤层的下方。
上述的废水净化再利用装置，其中，所述的过滤水箱的底部设有除垢盖，所述的除垢盖与所述的过滤水箱的底部活动连接。
上述的废水净化再利用装置，其中，所述的过滤水箱的前端面上设有观察窗，所述的观察窗的顶部高于所述的细滤网的位置，所述的观察窗的底部低于所述的粗滤网的位置。
本实用新型能将污水过滤、净化后再利用，给座便器等用水设备使用，适用于家庭、酒店、商场等场合;能节约大量的水资源，达到节能环保的目的。
