申请日2013.11.25
公开(公告)日2015.05.27
IPC分类号B01F15/04; B01F7/16
摘要
一种水处理加药搅拌混合自动控制系统，包括混合筒体，混合筒体的上部连接进水管、加药管，下部连接有出水管，混合筒体内设有搅拌结构，搅拌结构和安装在混合筒体顶部的电机连接，进水管设有第一调节阀，加药管设有第二调节阀，电机、第一调节阀、第二调节阀的控制端和控制器的输出连接，控制器的输入和设置在出水管端部出水口的成分测定传感器连接，控制器通过成分测定传感器测定数据控制第一调节阀、第二调节阀，进而控制加水量和加药量，同时控制电机开启，带动搅拌结构搅拌，实现搅拌加药自动控制。
权利要求书
1.一种水处理加药搅拌混合自动控制系统，包括混合筒体(1)， 其特征在于：混合筒体(1)的上部连接进水管(2)、加药管(4)， 下部连接有出水管(3)，混合筒体(1)内设有搅拌结构(6)，搅拌 结构(6)和安装在混合筒体(1)顶部的电机(5)连接，进水管(2) 设有第一调节阀(9)，加药管(4)设有第二调节阀(10)，电机(5)、 第一调节阀(9)、第二调节阀(10)的控制端和控制器(7)的输出 连接，控制器(7)的输入和设置在出水管(3)端部出水口的成分测 定传感器(8)连接。
说明书
一种水处理加药搅拌混合自动控制系统
技术领域
本发明涉及一种水处理加药搅拌混合自动控制系统。
背景技术
在超纯水的制备中，搅拌加药不能实现自动控制。
发明内容
为了克服上述现有技术的缺点，本发明的目的在于提供一种水处 理加药搅拌混合自动控制系统，能够实现搅拌加药自动控制。
为了达到上述目的，本发明采取的技术方案为：

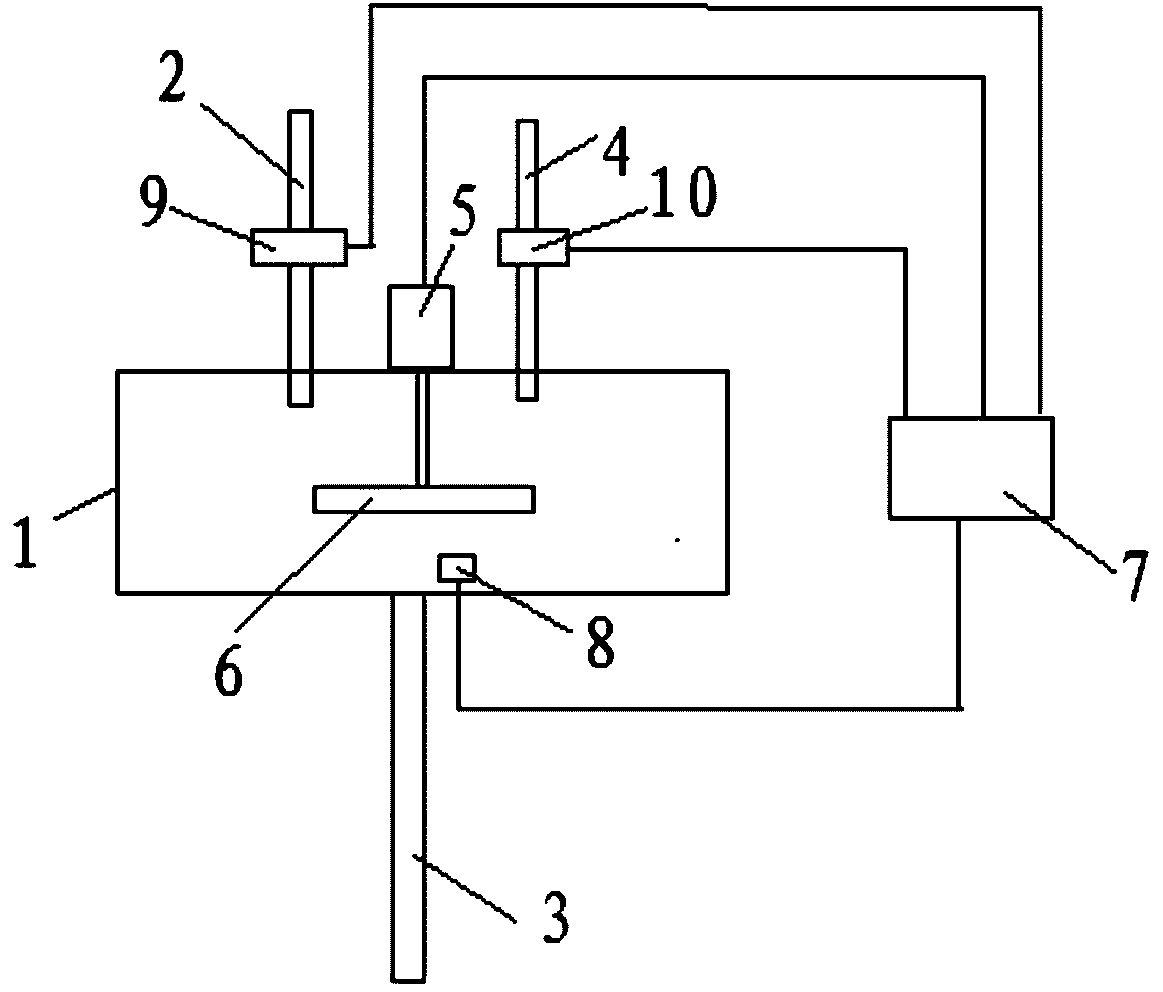

一种水处理加药搅拌混合自动控制系统，包括混合筒体1，混合 筒体1的上部连接进水管2、加药管4，下部连接有出水管3，混合 筒体1内设有搅拌结构6，搅拌结构6和安装在混合筒体1顶部的电 机5连接，进水管2设有第一调节阀9，加药管4设有第二调节阀10， 电机5、第一调节阀9、第二调节阀10的控制端和控制器7的输出连 接，控制器7的输入和设置在出水管3端部出水口的成分测定传感器 8连接。
本发明的有益效果：控制器7通过成分测定传感器8测定数据控 制第一调节阀9、第二调节阀10，进而控制加水量和加药量，同时控 制电机5开启，带动搅拌结构6搅拌，实现搅拌加药自动控制。
