申请日2013.07.03
公开(公告)日2014.03.19
IPC分类号C02F9/04
摘要
本实用新型公开了一种喷涂生产线污水处理装置，包括开有进水口和出水口的水池，所述水池内通过隔板将所述水池分隔成至少三个小池，所述水池的进水口连通第一个小池，所述水池的出水口连通最后一个所述小池，每奇数个所述小池和与它相邻的后一个所述小池之间的隔板上部设有上流通通道，每偶数个所述小池和它下一个所述小池之间的隔板中部或下部开有下水流通道并设置有滤网。本实用新型与现有技术相比，可以解决现有喷漆生产线污水处理系统水处理量不够，处理后的水质不能到达要求的问题。
权利要求书
1.一种喷涂生产线污水处理装置，包括开有进水口和出水口的水池，其特征在于：所述水池内通过隔板将所述水池分隔成至少三个小池，所述水池的进水口连通第一个小池，所述水池的出水口连通最后一个所述小池，每奇数个所述小池和与它相邻的后一个所述小池之间的隔板上部设有上流通通道，每偶数个所述小池和它下一个所述小池之间的隔板中部或下部开有下水流通道并设置有滤网。
2.根据权利要求1所述的喷涂生产线污水处理装置，其特征在于：所述水池内隔有的小池为八个。
3.根据权利要求2所述的喷涂生产线污水处理装置，其特征在于：所述水池的顶端边缘设有向小池面上伸出的凸缘。
说明书
喷涂生产线污水处理装置
技术领域
本实用新型涉及污水处理技术领域，尤其是一种用于喷漆生产线所产生的污水循环处理的水池。
背景技术
现有的污水处理都是在开有进水口和出水口的水池中进行，处理方法一般是在水池中加入各类除漆剂，使漂浮在液面上的油漆部分溶解，不溶解的形成漆渣，再将漆渣打捞上来，随着涂装线水濂柜加大，涂装线增加，这种水处理系统已经远不能满足油漆污水处理量了，而且这样处理的污水，除污效果也很差，处理后的水质也远不能满足生产对水质的需要。
发明内容
本实用新型提供一种喷涂生产线污水处理装置，它可以解决现有喷漆生产线污水处理系统水处理量不够，处理后的水质不能到达要求的问题。

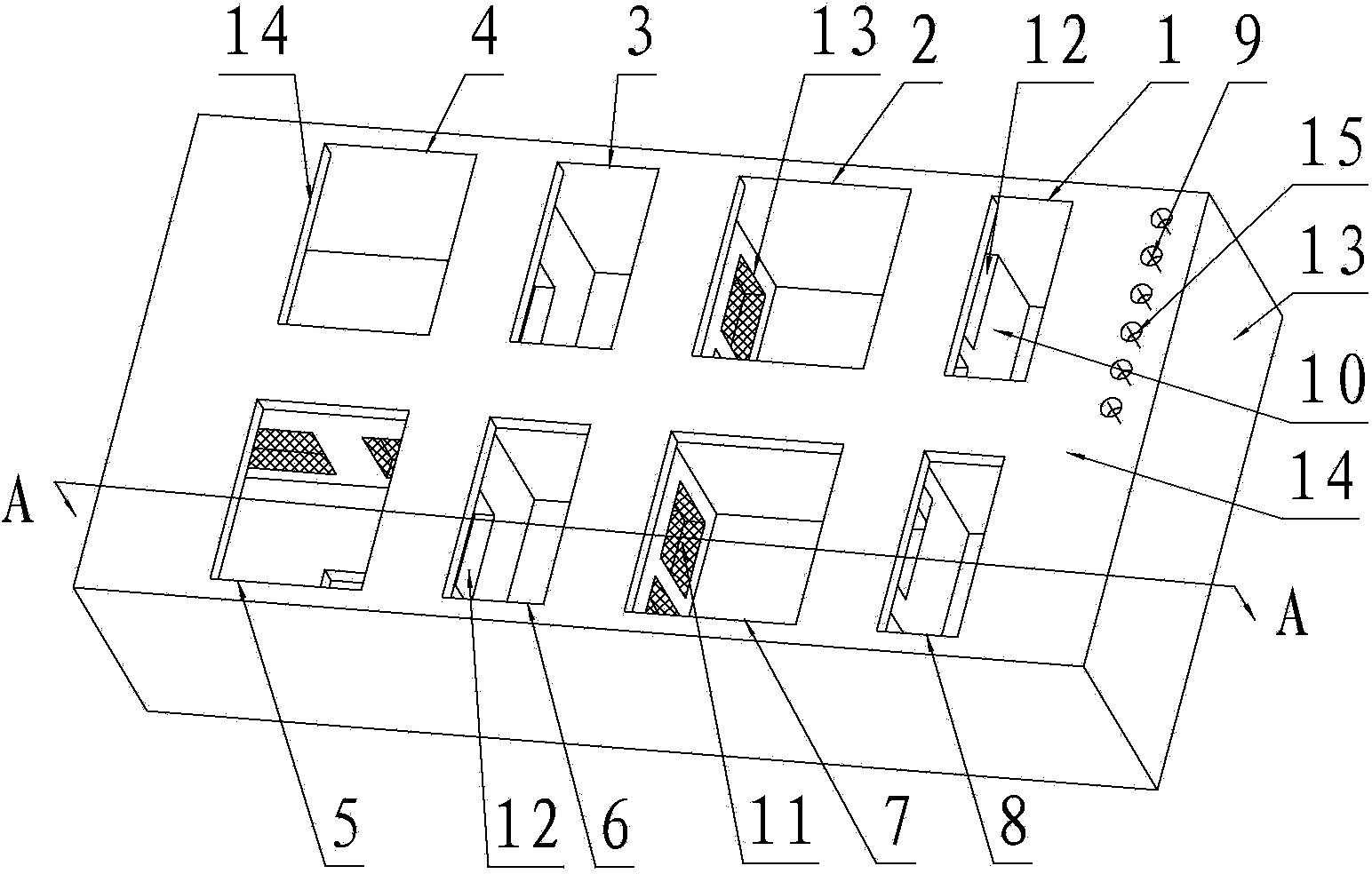

为了解决上述问题，本实用新型采用的技术方案是：本喷涂生产线污水处理装置包括开有进水口和出水口的水池，所述水池内通过隔板将所述水池分隔成至少三个小池，所述水池的进水口连通第一个小池，所述水池的出水口连通最后一个所述小池，每奇数个所述小池和与它相邻的后一个所述小池之间的隔板上部设有上流通通道，每偶数个所述小池和它下一个所述小池之间的隔板中部或下部开有下水流通道并设置有滤网。
上述的技术方案中，更为具体的方案还可以是：所述水池内隔有的小池为八个。
进一步的：所述水池的顶端边缘设有向小池面上伸出的凸缘。
由于采用了上述技术方案，本实用新型与现有技术相比具有如下有益效果：
本喷涂生产线污水处理装置采用内部设有小池并间隔的水池间设置的特殊的上水流通道及下水流通道的污水处理水池，来对喷漆生产线产生的废液进行处理，实现了对废液污水的循环处理，既增大了污水处理量，又大大提高了污水的处理质量。
