申请日2013.03.27
公开(公告)日2013.06.26
IPC分类号C02F9/04
摘要
本发明公开了一种污水处理池，包括水平并排设置的第一池体和第二池体，其特征在于：所述第一池体一侧开有污水进水口，所述污水进水口设有过滤装置，所述第一池体内部设有污水处理器，所述第一池体底部设有排污口，所述排污口处设有排污阀，所述第一池体侧壁设有垂直管道，所述第一池体与第二池体的连接处开有出水口，所述垂直管道与出水口连通，所述垂直管道与污水处理器之间设有泵，所述第二池体侧壁设有出水管。本发明的优点是：结构简单，有效的将生活污水通过污水进水口排放到处理池中进行处理，处理后的杂质通过排污口进行排出，处理干净的水通过泵的作用排放到第二池体中，能有效的解决小城镇污水集中处理问题。
权利要求书
1.一种污水处理池，包括水平并排设置的第一池体和第二池体，其特征在于：所述第一池体一侧开有污水进水口，所述污水进水口设有过滤装置，所述第一池体内部设有污水处理器，所述第一池体底部设有排污口，所述排污口处设有排污阀，所述第一池体侧壁设有垂直管道，所述第一池体与第二池体的连接处开有出水口，所述垂直管道与出水口连通，所述垂直管道与污水处理器之间设有泵，所述第二池体侧壁设有出水管。
2.根据权利要求1所述的一种污水处理池，其特征在于：所述过滤装置包括若干竹碳层。
3.根据权利要求1所述的一种污水处理池，其特征在于：所述出水口的高度低于污水进水口的高度。
4.根据权利要求1所述的一种污水处理池，其特征在于：所述污水处理器底部通过管道与排污口相连。
说明书
一种污水处理池
技术领域
本发明涉及一种污水处理池。
背景技术
我国人口众多，由此产生了相当庞大的生活污水，随着时代和科技的发展，水资源的污染已经成为社会最关注的问题，大量的生活污水的排放，进一步破坏了水环境，在农村城镇，有很多家庭、餐厅等排放的污水得不到集中处理，对环境产生了污染，因此，为解决上述问题，特提供一种新的技术方案。
发明内容
本发明的目的是提供一种污水处理池。
本发明采用的技术方案是：

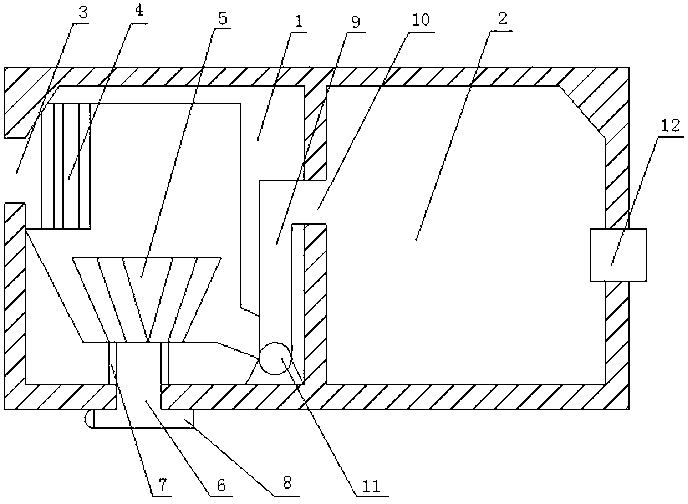

一种污水处理池，包括水平并排设置的第一池体和第二池体，所述第一池体一侧开有污水进水口，所述污水进水口设有过滤装置，所述第一池体内部设有污水处理器，所述第一池体底部设有排污口，所述排污口处设有排污阀，所述第一池体侧壁设有垂直管道，所述第一池体与第二池体的连接处开有出水口，所述垂直管道与出水口连通，所述垂直管道与污水处理器之间设有泵，所述第二池体侧壁设有出水管。
所述过滤装置包括若干竹碳层。
所述出水口的高度低于污水进水口的高度。
所述污水处理器底部通过管道与排污口相连。
本发明的优点是：结构简单，有效的将生活污水通过污水进水口排放到处理池中进行处理，处理后的杂质通过排污口进行排出，处理干净的水通过泵的作用排放到第二池体中，能有效的解决小城镇污水集中处理问题，过滤装置的过滤效果好，能快速分解污水中的杂质，出水口低于污水进水口，由于污水中的污物排放出去，体积较以前小，方便将处理完的水排放到第二池体中节省了动力。
