申请日2013.09.03
公开(公告)日2014.03.12
IPC分类号C02F103/30; C02F9/14
摘要

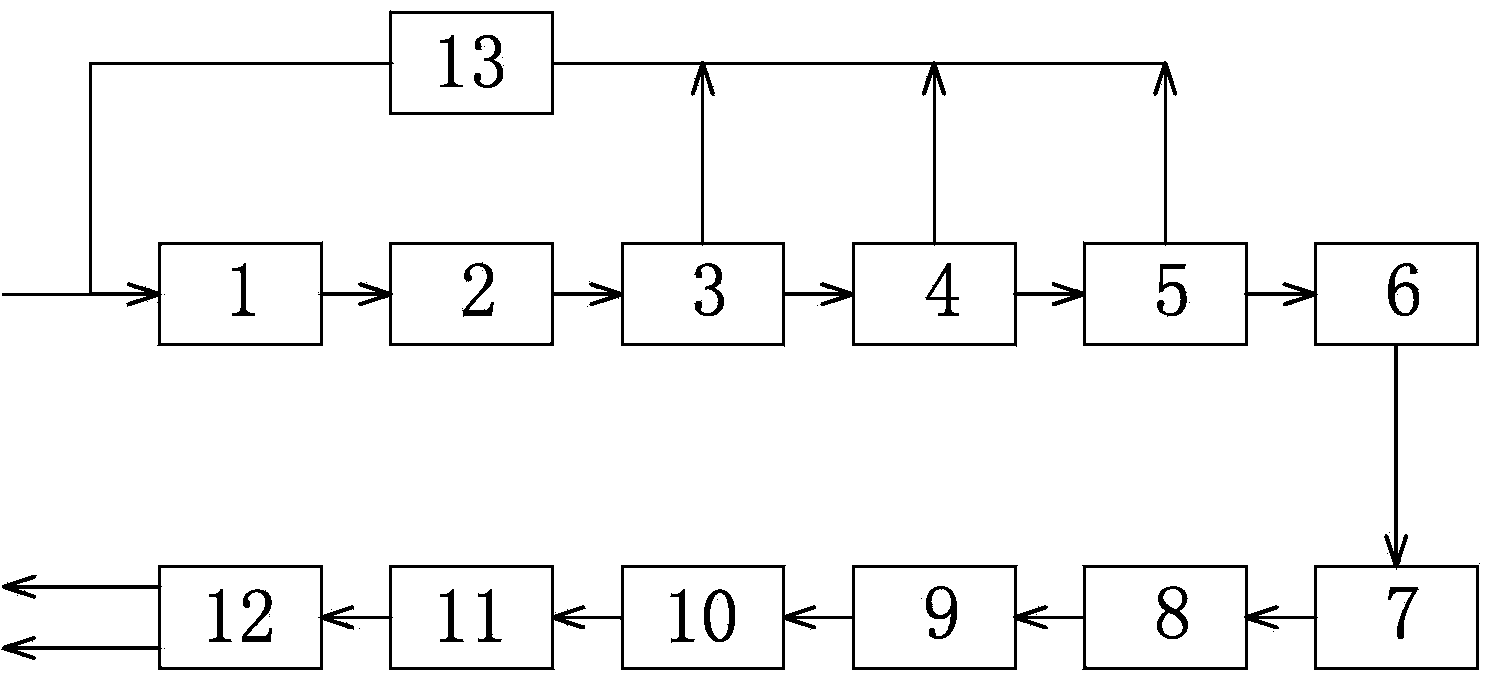

一种印染纺织废水处理与回用装置，其特征在于：包括调节池(1)，印染纺织废水流入该调节池(1)，该调节池(1)再依次管连接混凝池(2)、第一曝气生物滤池(3)、臭氧水池(4)、第二曝气生物滤池(5)、中间水池(6)、第一砂滤罐(7)、第一保安过滤器(8)、超滤系统(9)、第二砂滤罐(10)、第二保安过滤器(11)和反渗透膜系统(12);所述反渗透膜系统(12)的净水出水管与印染工艺进水管连接，反渗透膜系统(12)的浓缩水出水管与城市排水系统连接。本方案能够稳定处理印染纺织废水，出水部分可以回用，其余部分可以达标排放，能够大大节约水资源，且减少城市污水处理厂的负荷。
权利要求书
1.一种印染纺织废水处理与回用装置，其特征在于：包括调节池(1)，印染纺织废水流入该调节池(1)，该调节池(1)再依次管连接混凝池(2)、第一曝气生物滤池(3)、臭氧水池(4)、第二曝气生物滤池(5)、中间水池(6)、第一砂滤罐(7)、第一保安过滤器(8)、超滤系统(9)、第二砂滤罐(10)、第二保安过滤器(11)和反渗透膜系统(12);
所述反渗透膜系统(12)的净水出水管与印染工艺进水管连接，反渗透膜系统(12)的浓缩水出水管与城市排水系统连接。
2.根据权利要求1所述的印染纺织废水处理与回用装置，其特征在于：所述第一曝气生物滤池(3)、臭氧水池(4)和第二曝气生物滤池(5)均设有反冲洗系统，反冲洗排水均流入一砂滤池(13)中，该砂滤池(13)的出水口连接所述调节池(1)的进水口。
说明书
一种印染纺织废水处理与回用装置
技术领域
本实用新型属于工业废水处理与回用领域，具体涉及一种印染纺织废水处理与回用装置。
背景技术
据有关部门统计，纺织印染工业废水的排放量高居全国工业部门第三位。除排放量大之外，纺织印染工业废水还具有色度深、难降解的有机物含量高、水质不稳定等特点，因此属于难处理工业废水。另一方面，印染纺织工业用水量大，若全部使用自来水，将极大浪费日益缺少的水资源。
实用新型内容
本实用新型提供一种印染纺织废水处理与回用装置，能够稳定处理印染纺织废水，出水部分可以回用，其余部分可以达标排放，能够大大节约水资源，且减少城市污水处理厂的负荷。
为达到上述目的，本实用新型采用的技术方案是：一种印染纺织废水处理与回用装置，包括调节池，印染纺织废水流入该调节池，该调节池再依次管连接混凝池、第一曝气生物滤池、臭氧水池、第二曝气生物滤池、中间水池、第一砂滤罐、第一保安过滤器、超滤系统、第二砂滤罐、第二保安过滤器和反渗透膜系统;
所述反渗透膜系统的净水出水管与印染工艺进水管连接，反渗透膜系统的浓缩水出水管与城市排水系统连接。
进一步的，所述第一曝气生物滤池、臭氧水池和第二曝气生物滤池均设有反冲洗系统，反冲洗排水均流入一砂滤池中，该砂滤池的出水口连接所述调节池的进水口。
本实用新型的工作原理：印染纺织废水流入调节池，调节池调节水质水量，调节池出水流入混凝池，混凝除去部分有机物和胶体，混凝池出水进入第一曝气生物滤池，生化作用初步降解水中的有机物和氨氮，第一曝气生物滤池出水进入臭氧水池，可氧化去除水中难以生物降解的大分子有机物，臭氧水池出水进入第二曝气生物滤池，进一步除去有机物和氨氮，第二曝气生物滤池出水经第一砂滤罐和第一保安过滤器除去颗粒物，进入超滤系统，超滤系统出水经第二砂滤罐和第二保安过滤器进入反渗透膜系统，可完全除去水中的无机盐、重金属离子、有机物、胶体、细菌、病毒等杂质，反渗透膜系统的净水出水管与印染工艺进水管连接，可回用于工艺用水，反渗透膜系统的浓缩水出水管与城市排水系统连接，排放。其中，第一曝气生物滤池-臭氧水池-第二曝气生物滤池为超滤系统和反渗透膜系统提供稳定可靠进水，使反渗透膜系统净水出水可满足印染工艺用水要求，反渗透膜滤浓缩液的有机物、悬浮物、色度等指标均满足排放要求。
曝气生物滤池(简称BAF)，是集生物氧化和截留悬浮固体为一体的新工艺，该工艺具有去除SS、COD、BOD、硝化、脱氮、除磷、去除AOX(有害物质)的作用。反渗透膜技术是利用压力表差为动力的膜分离过滤技术，广泛运用于科研、医药、食品、饮料、海水淡化等领域。
本实用新型的有益效果：本方案能够稳定处理印染纺织废水，处理出水大部分可以回用，其余小部分可以达标排放，能够大大节约水资源，且减少城市污水处理厂的负荷，具有显著的经济效益。
