申请日2013.01.31
公开(公告)日2013.07.03
IPC分类号F23G7/00
摘要
本实用新型涉及污泥的回收利用装置，尤其是指一种污泥燃烧装置。污泥燃烧装置，包括燃烧锅炉，燃烧锅炉上设有给料口，所述给料口上连接有给料管，所述给料管螺旋缠绕在燃烧锅炉外侧，给料管上连接有进料口。本实用新型的有益效果为：本实用新型采用给料管螺旋缠绕在燃烧锅炉外侧，既可以使污泥在进入燃烧锅炉之前进行干燥，而且也避免的锅炉温度过高的问题。通过设置喷射器或螺旋给料器，可以防止污泥在给料管中堵塞。
权利要求书
1.污泥燃烧装置，包括燃烧锅炉，燃烧锅炉上设有给料口，其特征在于 ：所述给料口上连接有给料管，所述给料管螺旋缠绕在燃烧锅炉外侧 ，给料管上连接有进料口。
2.根据权利要求1所述的污泥燃烧装置，其特征在于：所述给料管和给料 口之间设有喷射器，给料管和喷射器入口相连，喷射器的喷射口对准 给料口。
3.根据权利要求1所述的污泥燃烧装置，其特征在于：所述进料口和给料 管之间设有螺旋给料器,给料管上设有排气口。
说明书
污泥燃烧装置
技术领域
本实用新型涉及污泥的回收利用装置，尤其是指一种污泥燃烧装置。
背景技术
目前污水处理所产生的大量污泥处理难的现实问题是非常普遍的，多 数污水处理厂只是将污泥送往垃圾场填埋或直接暴露在旷野中，这种 污泥含水量高、易腐烂，有强烈的臭味，并且含有寄生虫卵、病原微 生物及重金属，如不加以妥善处理，任意排放，将会造成二次污染。
目前国内外采取的多套处理污泥的方法：有的是将污泥经过热净化( 加热或堆肥) 或化学净化( 用生石灰) 再施肥到农田中;有的先将 污泥晒干，然后在施肥到农田中;有的将污泥晒干后焚烧。但是污泥 在晒干过程中仍然存在二次污染的风险。污泥堆放在露天散发出臭气 和异味，日晒风刮，污染物颗粒会造成大气污染;经水浸泡、溶解， 污染物伴随污水流入河道，会污染地表水，不仅造成视觉污染，而且 为其他有害生物的滋生提供了场所。而目前使用的污泥燃烧锅炉一般 在锅炉壁上设有水冷管，防止锅炉过热产生危险。
发明内容
为解决以上问题，本实用新型提供一种可以直接将污泥进行燃烧的污 泥燃烧装置，可以免去污泥晒干的过程，而且避免锅炉过热的危险。

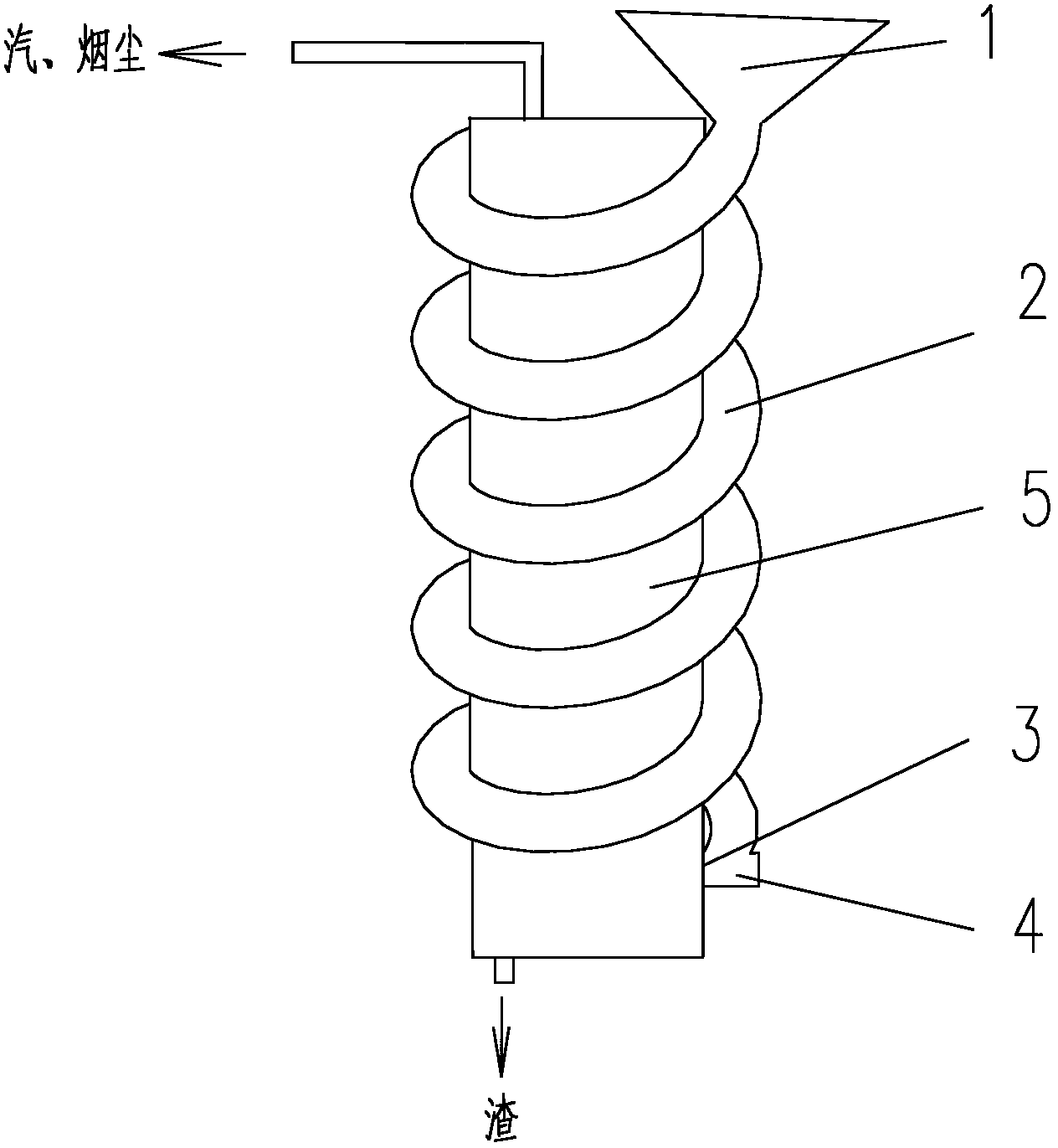

污泥燃烧装置，包括燃烧锅炉，燃烧锅炉上设有给料口，所述给料口 上连接有给料管，所述给料管螺旋缠绕在燃烧锅炉外侧，给料管上连 接有进料口。
作为本实用新型的一种改进，所述给料管和给料口之间设有喷射器， 给料管和喷射器入口相连，喷射口对准给料口。
作为本实用新型的一种改进，所述进料口和给料管之间设有螺旋给料 器,给 料管上设有排气口。
本实用新型的有益效果为：本实用新型采用给料管螺旋缠绕在燃烧锅 炉外侧，既可以使污泥在进入燃烧锅炉之前进行干燥，而且也避免的 锅炉温度过高的问题。通过设置喷射器或螺旋给料器，可以防止污泥 在给料管中堵塞。
