申请日2013.03.22
公开(公告)日2013.08.07
IPC分类号C02F9/04; C02F103/12; C01B19/02
摘要
本实用新型涉及一种废弃物回收系统，尤其是色釉料废水硒回收系统，包括第一反应池，第一反应池通过泵与第一压滤机连接，第一压滤机的滤液出口与第二反应池连接，第二反应池通过泵与第二压滤机连接，第二压滤机的滤液出口与第三反应池连接，第三反应池通过泵与沉淀池连接，沉淀池液相出口通过泵与第三压滤机连接，第三压滤机的滤液出口与污水处理设备连接;第一压滤机、第二压滤机的滤渣出口以及沉淀池的固相出口与污泥处理系统连接;第三压滤机的滤渣出口与分离器连接，分离器的固相出口与干燥箱连接，分离器的水相出口与污水处理设备连接。本实用新型提供的系统可以有效的将色釉料废水中的硒回收再利用，节约的资源并且具有很好的经济效益。
权利要求书
1.色釉料废水硒回收系统，其特征在于：包括第一反应池，第一反应池通过泵与第一压滤机连接，第一压滤机的滤液出口与第二反应池连接，第二反应池通过泵与第二压滤机连接，第二压滤机的滤液出口与第三反应池连接，第三反应池通过泵与沉淀池连接，沉淀池液相出口通过泵与第三压滤机连接，第三压滤机的滤液出口与污水处理设备连接;第一压滤机、第二压滤机的滤渣出口以及沉淀池的固相出口与污泥处理系统连接;第三压滤机的滤渣出口与分离器连接，分离器的固相出口与干燥箱连接，分离器的水相出口与污水处理设备连接。
2.根据权利要求1所述的色釉料废水硒回收系统，其特征在于：所述的第一反应池、第二反应池、第三反应池有加药系统和搅拌系统。
3.根据权利要求1或2所述的色釉料废水硒回收系统，其特征在于：所述的第一反应池、第二反应池、第三反应池为密封池，有废气收集系统，废气收集系统与尾气处理系统连接。
说明书
色釉料废水硒回收系统
技术领域
本实用新型涉及一种废弃物回收系统，尤其是色釉料废水硒回收系统。
背景技术
陶瓷用的色釉料在生产过程中会产生浓酸水，该废水中含有贵重的硒元素物质，行业内常用的就是将该废水直接进入污水处理系统进行无害化处理，没能将该废水中的硒回收再利用，造成资源浪费。
实用新型内容
根据上述技术问题，本实用新型提供一种色釉料废水硒回收系统，具体的技术方案为：

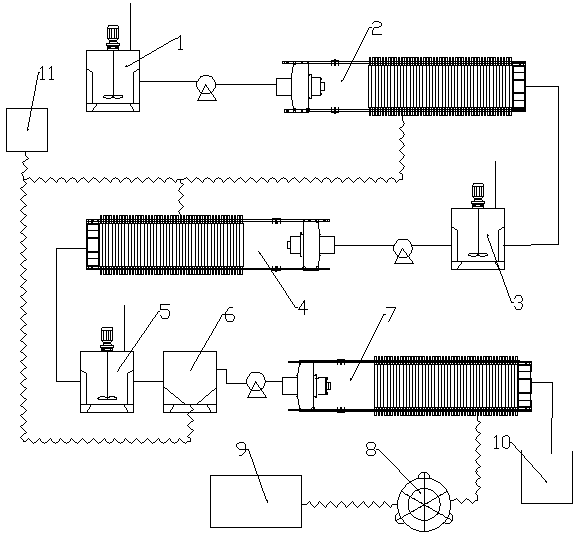

色釉料废水硒回收系统，包括第一反应池，第一反应池通过泵与第一压滤机连接，第一压滤机的滤液出口与第二反应池连接，第二反应池通过泵与第二压滤机连接，第二压滤机的滤液出口与第三反应池连接，第三反应池通过泵与沉淀池连接，沉淀池液相出口通过泵与第三压滤机连接，第三压滤机的滤液出口与污水处理设备连接;第一压滤机、第二压滤机的滤渣出口以及沉淀池的固相出口与污泥处理系统连接;第三压滤机的滤渣出口与分离器连接，分离器的固相出口与干燥箱连接，分离器的水相出口与污水处理设备连接。
所述的第一反应池、第二反应池、第三反应池有加药系统和搅拌系统;
所述的第一反应池、第二反应池、第三反应池为密封池，有废气收集系统，废气收集系统与尾气处理系统连接。
需处理的浓酸水流入第一反应池调整PH值，加化学药剂并且搅拌;调整后的浓酸水由隔膜泵送入第一压滤机过滤;滤液流入第二反应池再次调整PH值，加化学药剂并且搅拌;调整后的浓酸水再次由隔膜泵送入第二压滤机过滤;二次过滤的滤液流入第三反应池再加化学药剂并且搅拌，充分反应后进入沉淀池进行沉淀;产生沉淀物后的液相由隔膜泵送入第三压滤机过滤，过滤出的固相进行分离和干燥回收硒，滤液排入集水池处理。
为了节约设备成本，第一压滤机和第二压滤机共用一台压滤机，即第一反应池和第二反应池分别与共用的压滤机连接，第一次压滤过的滤液进入到第二反应池，第二反应池反应后，再通过共用的压滤机进行第二次压滤，通过阀门的转换，第二次压滤后的滤液进入第三反应池。
本实用新型提供的系统可以有效的将色釉料废水中的硒回收再利用，节约的资源并且具有很好的经济效益。
