申请日2013.04.24
公开(公告)日2013.10.02
IPC分类号B01D24/46
摘要
本实用新型涉及一种一体化纳米滤料水处理设备的反冲洗装置。包括集水头，集水头下部设和集水头连通的喷水腔，喷水腔内设螺旋轴，喷水腔两侧设出水口。本实用新型的优点是：1)本实用新型设置喷水腔，喷水腔内设若干个出水口，使水能从各个方向射出，提高了反冲洗效果;2)本实用新型设置螺旋轴，水在螺旋轴的作用下产生螺旋运动，从而提高水喷出时的冲击力，提高反冲洗效果;3)本实用新型的出水口包括多孔喷头，能使喷射范围更广且喷射力更强，提高反冲洗效果。
权利要求书
1.一体化纳米滤料水处理设备的反冲洗装置，其特征在于，包括集水头，集水头下部设和集水头连通的喷水腔，喷水腔内设螺旋轴，喷水腔两侧设出水口。
2.根据权利要求1所述的一体化纳米滤料水处理设备的反冲洗装置，其特征在于，所述螺旋轴真空，内部设出水管。
3.根据权利要求1所述的一体化纳米滤料水处理设备的反冲洗装置，其特征在于，所述中空螺旋轴设置在喷水腔中部。
4.根据权利要求2所述的一体化纳米滤料水处理设备的反冲洗装置，其特征在于，所述出水管终端设多孔喷头。
说明书
一体化纳米滤料水处理设备的反冲洗装置
技术领域
本实用新型涉及一种一体化纳米滤料水处理设备的反冲洗装置，属于污水处理装置技术领域。
背景技术
污水处理装置中常设置滤料层，当滤料过滤一段时间后，滤料会发生堵塞现象，这时需要利用反冲洗装置对滤料进行反冲洗;现有的反冲洗装置设置在滤料的背面，通过一个喷头或者管子喷水对滤料进行反冲洗，其喷水范围较窄，不能对滤料进行全方位冲洗，反冲洗效果不佳。
实用新型内容
本实用新型针对上述缺陷，目的在于提供一种具有良好的反冲洗效果的一体化纳米滤料水处理设备的反冲洗装置。

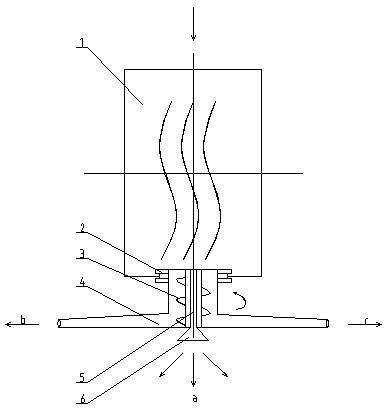

为此本实用新型采用的技术方案是：本实用新型包括集水头，集水头下部设和集水头连通的喷水腔，喷水腔内设螺旋轴，喷水腔两侧设出水口。
所述螺旋轴真空，内部设出水管。
所述中空螺旋轴设置在喷水腔中部。
所述出水管终端设多孔喷头。
本实用新型的优点是：1)本实用新型设置喷水腔，喷水腔内设若干个出水口，使水能从各个方向射出，提高了反冲洗效果;2)本实用新型设置螺旋轴，水在螺旋轴的作用下产生螺旋运动，从而提高水喷出时的冲击力，提高反冲洗效果;3)本实用新型的出水口包括多孔喷头，能使喷射范围更广且喷射力更强，提高反冲洗效果。
