申请日2012.12.28
公开(公告)日2013.08.14
IPC分类号A61B19/00
摘要
本实用新型提供一种膝关节镜手术污水收纳器，属于医疗器械技术领域，其结构包括收纳盆、盆架、收纳导水架，收纳盆盆口边缘设置有外翻缘，收纳盆通过外翻缘搭接在盆架上，收纳盆和盆架之间夹设有隔水膜，隔水膜侧部向斜上方外展，外展部的隔水膜下方敷设有收纳导水架，收纳导水架上的外展部的隔水膜相对于收纳导水架上下陷，下陷部的隔水膜设置为导水池，收纳导水架一侧设置有导水开口，导水开口朝向收纳盆盆口，收纳盆底部设置有排液瘘管。该膝关节镜手术污水收纳器扩大了手术无菌面，在手术中可防止刀口感染和环境的污染，在手术中可以收纳手术中冲洗关节的血水，避免手术室地面环境的污染，避免手术者双脚被血水浸泡。
权利要求书

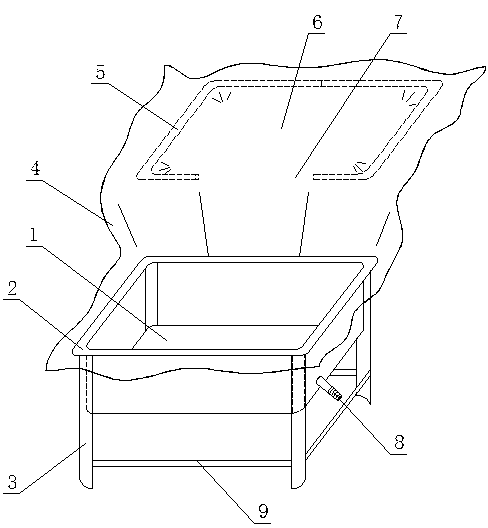

1.膝关节镜手术污水收纳器，其特征在于包括收纳盆、盆架、收纳导水架，收纳盆盆口边缘设置有外翻缘，收纳盆通过外翻缘搭接在盆架上，收纳盆和盆架之间夹设有隔水膜，隔水膜侧部向斜上方外展，外展部的隔水膜下方敷设有收纳导水架，收纳导水架上的外展部的隔水膜相对于收纳导水架上下陷，下陷部的隔水膜设置为导水池，收纳导水架一侧设置有导水开口，导水开口朝向收纳盆盆口，收纳盆底部设置有排液瘘管。
2.根据权利要求1所述的膝关节镜手术污水收纳器，其特征在于外展部的隔水膜下方与收纳导水架粘合连接。
3.根据权利要求1所述的膝关节镜手术污水 收纳器，其特征在于盆架上设置有支撑横杆。
说明书
膝关节镜手术污水收纳器
技术领域
本实用新型涉及医疗器械技术领域，具体地说是一种膝关节镜手术污水收纳器。
背景技术
一般的，关节镜手术需要在大量的生理盐水冲洗下进行(约6000～12000ml)由于术中冲洗盐水会从刀口不规则的流下，浸湿刀口周围的无菌敷料，污水再顺着敷料流向地面污染手术环境和手术者双脚。手术中手术者因手术需要不停地将患者下肢由手术床上移向手术床边，而手术床边缘及床面下又为有菌区，极易造成污染。
发明内容
本实用新型的技术任务是解决现有技术的不足，提供一种膝关节镜手术污水收纳器。
本实用新型的技术方案是按以下方式实现的，该膝关节镜手术污水收纳器，其结构包括收纳盆、盆架、收纳导水架，收纳盆盆口边缘设置有外翻缘，收纳盆通过外翻缘搭接在盆架上，收纳盆和盆架之间夹设有隔水膜，隔水膜侧部向斜上方外展，外展部的隔水膜下方敷设有收纳导水架，收纳导水架上的外展部的隔水膜相对于收纳导水架上下陷，下陷部的隔水膜设置为导水池，收纳导水架一侧设置有导水开口，导水开口朝向收纳盆盆口，收纳盆底部设置有排液瘘管。
外展部的隔水膜下方与收纳导水架粘合连接。
盆架上设置有支撑横杆。
本实用新型与现有技术相比所产生的有益效果是：
该膝关节镜手术污水收纳器的作用是：扩大了手术无菌面，在手术中可防止刀口感染和环境的污染，在手术中可以收纳手术中冲洗关节的血水，避免手术室地面环境的污染，避免手术者双脚被血水浸泡。
该膝关节镜手术污水收纳器采用收纳盆做收纳容器，其容量大，易清洗消毒。收纳盆底部设置的排液瘘管，方便排出所收纳的手术血水，方便收集与排污。
该膝关节镜手术污水收纳器设计合理、结构简单、安全可靠、使用方便、易于维护，具有很好的推广使用价值。
