申请日2013.01.28
公开(公告)日2013.09.18
IPC分类号C02F9/04
摘要
本实用新型公开了一种工业污水反渗透膜浓水处理装置，该工业污水反渗透膜浓水处理装置包括氧化反应池、絮凝反应池和沉淀池，本实用新型提供的一种工业污水反渗透膜浓水处理装置，采用一体化设计，结构紧凑、占地面积小，流程简单，投资及运行费用低。解决了现有处理技术设备复杂、操作困难等问题。
权利要求书
1.一种工业污水反渗透膜浓水处理装置，其特征在于，包括氧化反应池、絮凝反应池和沉淀池，
所述氧化反应池左侧上部设有进水管，氧化反应池顶端设有加药管一，所述氧化反应池内部中心位置设有搅拌机一，且搅拌机一由电动机带动，
所述絮凝反应池顶端设有加药管二，内部中心位置设有搅拌机二，且搅拌机二由电动机带动，
所述沉淀池顶端设有多个出水槽，且沉淀池右侧顶部的出水槽右侧设有出水管，所述沉淀池内左侧设有布水管，且为直角弯折管，布水管头略微高于出水槽，布水管低于出水槽高度的一侧有一通向絮凝反应池的分支管，所述出水槽和布水管之间设有上层斜板填料和下层斜板填料，且上层斜板填料和下层斜板填料之间有一定间隔，所述布水管的直角弯折段设于下层斜板填料的下方，所述沉淀池底部设有多个泥斗，所述多个泥斗之间均设有排泥管，且每个排泥管均连接一阀门通过导线连接到排泥泵上，
所述氧化反应池位于絮凝反应池的左侧，沉淀池位于絮凝反应池的右侧，所述氧化反应池和絮凝反应池底部相通的部位设有过流孔，所述絮凝反应池和沉淀池通过布水管相通，且氧化反应池、絮凝反应池和沉淀池为一体化结构。
说明书
一种工业污水反渗透膜浓水处理装置
技术领域
本实用新型涉及工业污水处理领域，特别涉及一种工业污水反渗透膜浓水处理装置。
背景技术
工业污水处理和回收利用的反渗透膜浓水具有盐分高、有机物难降解等特点，是水处理领域的难点。目前，该类废水还没有成熟的处理技术，一般都是把它送入其他污水处理厂稀释后处理。因此提供一种工业污水反渗透膜浓水处理装置，采用一体化设计，结构紧凑、占地面积小，流程简单，投资及运行费用低，解决了工业污水处理操作程序复杂的难题。
发明内容
本实用新型的目的是提供一种工业污水反渗透膜浓水处理装置，采用一体化设计，结构紧凑、占地面积小，流程简单，操作方便，可减少投资及运行费用。
本实用新型的目的可以通过以下技术方案来实现：

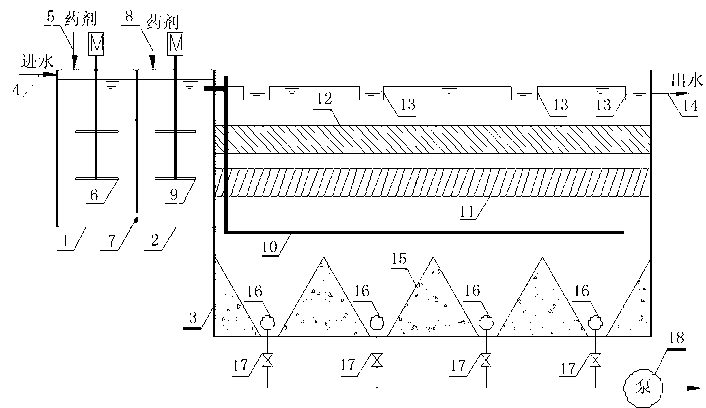

一种工业污水反渗透膜浓水处理装置，其特征在于，包括氧化反应池、絮凝反应池和沉淀池，
所述氧化反应池左侧上部设有进水管，氧化反应池顶端设有加药管一，所述氧化反应池内部中心位置设有搅拌机一，且搅拌机一由电动机带动，
所述絮凝反应池顶端设有加药管二，内部中心位置设有搅拌机二，且搅拌机二由电动机带动，
所述沉淀池顶端设有多个出水槽，且沉淀池右侧顶部的出水槽右侧设有出水管，所述沉淀池内左侧设有布水管，且为直角弯折管，布水管头略微高于出水槽，布水管低于出水槽高度的一侧有一通向絮凝反应池的分支管，所述出水槽和布水管之间设有上层斜板填料和下层斜板填料，且上层斜板填料和下层斜板填料之间有一定间隔，所述布水管的直角弯折段设于下层斜板填料的下方，所述沉淀池底部设有多个泥斗，所述多个泥斗之间均设有排泥管，且每个排泥管均连接一阀门通过导线连接到排泥泵上，
所述氧化反应池位于絮凝反应池的左侧，沉淀池位于絮凝反应池的右侧，所述氧化反应池和絮凝反应池底部相通的部位设有过流孔，所述絮凝反应池和沉淀池通过布水管相通，且氧化反应池、絮凝反应池和沉淀池为一体化结构。
