申请日2013.04.09
公开(公告)日2013.08.21
IPC分类号C02F9/14; C02F7/00; C02F103/10; C02F1/52; C02F1/44
摘要
一种油田含油污水低能耗精细处理装置，涉及油田含油污水处理技术领域，包括预处理池、浸没式超滤膜池、斜板沉降池、一级生化反应池、二级生化反应池和产水池，所述预处理池与一级生化反应池联合设置，预处理池与一级生化反应池之间相互连通;二级生化反应池通过管道与一级生化反应池连接，浸没式超滤膜池与二级生化反应池联合设置，在浸没式超滤膜池通过水泵与产水池连接，斜板沉降池的进液口与二级生化反应池连接，斜板沉降池的出液口通过管道与浸没式超滤膜池连接。本实用新型通过预处理池曝气除硫、两级生化反应池对有机物的逐级降解、斜板沉降池再次沉降以及气冲洗装置的持续冲洗，出水水质达到低渗透油田注水水质要求。
权利要求书

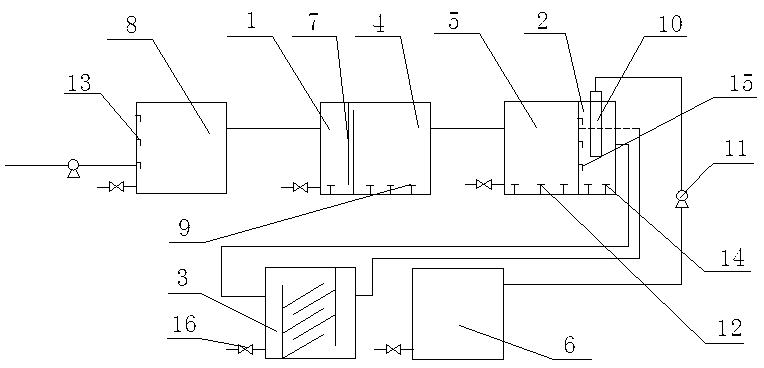

1.一种油田含油污水低能耗精细处理装置，其特征在于：包括预处理池、浸没式超滤膜池、斜板沉降池、一级生化反应池、二级生化反应池和产水池，所述预处理池与一级生化反应池联合设置，预处理池与一级生化反应池之间通过双层隔板隔开，预处理池一侧的隔板的下端设置有缺口，一级生化反应池一侧的隔板的上端设置有缺口，预处理池的外侧设有原水进水接管，一级生化反应池和预处理池的的底部分别设置有第一曝气装置;二级生化反应池通过管道与一级生化反应池连接，浸没式超滤膜池与二级生化反应池联合设置，二级生化反应池与浸没式超滤膜池之间不连通，在浸没式超滤膜池内浸没有浸没式超滤膜组件，浸没式超滤膜组件的出口端通过水泵与产水池连接，二级生化反应池的底部设置有第二曝气装置，浸没式超滤膜池的侧壁上设置有液位自控感应装置，二级生化反应池的上部设置有溢流口，所述斜板沉降池设置有进液口和出液口，斜板沉降池的进液口通过管道与二级生化反应池的溢流口连接，斜板沉降池的出液口通过管道与浸没式超滤膜池连接。
2.根据权利要求1所述的一种油田含油污水低能耗精细处理装置，其特征在于：在浸没式超滤膜池的底部设置有膜面气冲洗装置。
说明书
一种油田含油污水低能耗精细处理装置
技术领域
本实用新型涉及油田含油污水处理技术领域，具体为一种油田含油污水低能耗精细处理装置。
背景技术
近年来，随着国内水处理技术的进步，生物法+超滤膜工艺在低渗透油田水处理中开始应用，但还存在以下问题：
一是现有的膜生物反应器生化处理阶段对有机物以及胞外聚合物降解效果欠缺，出口污水还存在一部分微生物代谢产物。现场应用研究表明，胞外聚合物是膜污染的主要污染物，含量的增加会导致更严重的膜污染，膜污染加剧造成频繁清洗更换膜组件，这不仅提高了污水处理成本，还延长了污水处理时间，从而限制了微生物+超滤膜法在油田含油污水处理技术中的应用;
二是现有的生化处理+管式膜交错流过滤工艺，其产水量通常只有循环水量的10%～15%，产水能耗较高，通常产一立方水需要2元/m3左右，也制约了微生物+超滤膜法在油田含油污水处理技术中的应用。
发明内容
本实用新型的目的是提供一种油田含油污水低能耗精细处理装置，旨在克服现有处理装置的上述缺陷，最大化的减少生化系统出水对超滤膜的污染，使膜通量保持稳定，反洗周期延长，单位产水能耗降低，同时保证了精细处理的效果。
实现上述目的的技术方案是：一种油田含油污水低能耗精细处理装置，其特征在于：包括预处理池、浸没式超滤膜池、斜板沉降池、一级生化反应池、二级生化反应池和产水池，所述预处理池与一级生化反应池联合设置，预处理池与一级生化反应池之间通过双层隔板隔开，预处理池一侧的隔板的下端设置有缺口，一级生化反应池一侧的隔板的上端设置有缺口，预处理池的外侧设有原水进水接管，一级生化反应池和预处理池的的底部分别设置有第一曝气装置。
二级生化反应池通过管道与一级生化反应池连接，浸没式超滤膜池与二级生化反应池联合设置，二级生化反应池与浸没式超滤膜池之间不连通，在浸没式超滤膜池内浸没有浸没式超滤膜组件，浸没式超滤膜组件的出口端通过水泵与产水池连接，二级生化反应池的底部设置有第二曝气装置，浸没式超滤膜池的侧壁上设置有液位自控感应装置，二级生化反应池的上部设置有溢流口，所述斜板沉降池设置有进液口和出液口，斜板沉降池的进液口通过管道与二级生化反应池的溢流口连接，斜板沉降池的出液口通过管道与浸没式超滤膜池连接。
优化地，在浸没式超滤膜池的底部设置有膜面气冲洗装置。
本实用新型的有益效果是：
1)增设了一级生化反应池。两级生化处理与单级生化处理相比可以更加有效的控制生化处理阶段出水含油量、COD及BOD含量，减轻对超滤膜的污染。
2)生化反应池前设置预处理池，预处理池中持续曝气使进入生化反应池的出口污水含硫量为0。
3)膜池前设置斜板沉降池对固体颗粒进行辅助控制，进入膜池后池底气冲洗装置不间断对浸没式超滤膜表面进行冲刷，进一步减轻膜面污染程度。
4)浸没式超滤膜池中设有液位自动控制感应装置，避免了液面过低或污水溢出的情况。
通过预处理池曝气除硫、两级生化反应池对有机物的逐级降解、斜板沉降池再次沉降以及气冲洗装置的持续冲洗，充分发挥了浸没式超滤膜的低能耗精细处理能力，出水水质达到低渗透油田注水水质要求。
