申请日2013.04.08
公开(公告)日2013.12.18
IPC分类号C02F11/00; C02F11/12
摘要
本实用新型涉及一种微波强化太阳能中水高温双源热泵干化污泥系统，属于污泥干化处理技术领域。本实用新型包括高压压滤机、混料造粒机，污泥筛分机，暖房干燥室，微波发射器，和中水高温双源热泵。高压压滤机与混料造粒机连通，混料造粒机连通至暖房干燥室，暖房干燥室内装有微波发射器，暖房干燥室底部与污泥筛分机连通，污泥筛分机连通至混料造粒机，污泥筛分机其底部设有污泥成品出口。本实用新型将太阳能、中水、热泵和微波干化加热方式联合组成一种新型的干化方式，能较好地解决了现有的污泥干化存在的缺点，从而成为一种节能、环保、能耗低、成本低廉的污泥干化方式。
权利要求书
1.一种微波强化太阳能中水高温双源热泵干化污泥系统，其特征在于：包括高压压滤机(1)、混料造粒机(2)，污泥筛分机(3)，暖房干燥室(4)，微波发射器(5)，和中水高温双源热泵(8);高压压滤机(1)与混料造粒机(2)连通，混料造粒机(2)连通至暖房干燥室(4)，暖房干燥室(4)内装有微波发射器(5)，暖房干燥室(4)底部与污泥筛分机(3)连通，污泥筛分机(3)连通至混料造粒机(2)，污泥筛分机(3)底部设有污泥成品出口。
2.根据权利要求1所述的微波强化太阳能中水高温双源热泵干化污泥系统，其特征在于：所述暖房干燥室(4)内部设置单层带式传送装置，暖房干燥室(4)连接中水高温双源热泵(8)的进出口空气管和风机。
3.根据权利要求1所述的微波强化太阳能中水高温双源热泵干化污泥系统，其特征在于：所述暖房干燥室(4)顶部连接有太阳能集热器(6)。
4.根据权利要求3所述的微波强化太阳能中水高温双源热泵干化污泥系统，其特征在于：所述暖房干燥室(4)进出口空气管及连接太阳能集热器(6)的管道内设置保温层，暖房干燥室(4)进出口空气管上均设有风量调节阀、风量传感器、温度传感器、湿度传感器，暖房干燥室(4)内也设有温度传感器和湿度传感器。
5.根据权利要求1所述的微波强化太阳能中水高温双源热泵干化污泥系统，其特征在于：所述中水高温双源热泵(8)与中水池(7)互相连通，中水池(7)与中水高温双源热泵(8)之间的管道上装有调节阀。
说明书
一种微波强化太阳能中水高温双源热泵干化污泥系统
技术领域
本实用新型涉及一种微波强化太阳能中水高温双源热泵干化污泥系统，属于污泥干化处理技术领域。
背景技术
污泥是污水处理过程中产生的固体废弃物。目前我国城市污水处理厂每年排放的污泥量(干重)大约为900万吨，而且年增长率大于10%，“十二五”期间，我国城镇污水处理厂湿污泥产量将达到年均增长15%，年产生量将突破4600万吨。目前国内外污泥的主要的处理和处置方法有卫生填埋、农业利用、焚烧热能利用等，但只有将污泥干化以后才能进行这方面的处置与利用。现在应用最广泛也是最成熟的污泥干化技术是热干化技术，由于热干化技术存在投资大、能耗及处理成本高和二次污染等问题，因此发展新型节能的污泥干化实用技术已成为污泥处置与利用最重要的环节。
利用太阳能为能源对污泥进行干化处理是一项可行的新技术，可由于太阳能具有低密度、间歇性和不稳定性等缺点，常规的太阳能供热系统往往需要采用配置较大的集热和蓄热装置，并配备相应的辅助热源。经处理设施深度处理后的城市污水称“中水”，中水具有稳定的水量和水温、易于收集、贮存热能较高、可作为清洁能源在低温区利用等一系列优点，正在受到越来越多的重视，但中水常年温度在13至25摄氏度，难以直接用作污泥干化的加热热源。热泵技术被认为是一种有效的能量回收方法，由于热泵不是直接电加热，可大幅节电节费，是目前公认的理想节能产品。微波法处理污泥是近年来研究的热点，微波法处理污泥的优势表现为高效节能、加热速度快、降解有机物、低温杀菌等，但由于经济原因限制了微波技术直接应用于污泥的干化处理。
目前国内外已有将太阳能与热泵相结合、中水与热泵相结合、太阳能-中水与热泵相结合、热泵与微波相结合用于污泥干化的研究，而将太阳能、中水、热泵和微波一起联合使用的研究还没有。
发明内容
本实用新型提供了一种微波强化太阳能中水高温双源热泵干化污泥系统，主要以高效率、低耗能、运行稳定、自动化程度高的操作方法提高污泥的干化脱水率，减少污泥后续运输管理费用，并为下一步再利用(如做燃料，建材等)创造条件。

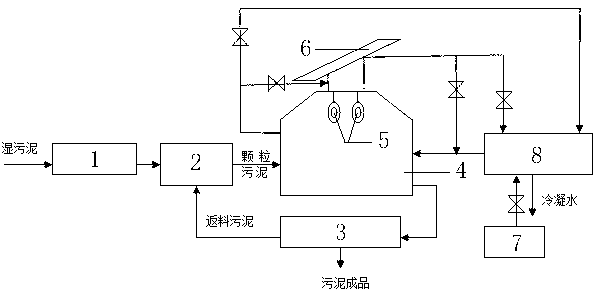

本实用新型的技术方案是：一种微波强化太阳能中水高温双源热泵干化污泥系统，包括高压压滤机1、混料造粒机2，污泥筛分机3，暖房干燥室4，微波发射器5，和中水高温双源热泵8;高压压滤机1与混料造粒机2连通，混料造粒机2连通至暖房干燥室4，暖房干燥室4内装有微波发射器5，暖房干燥室4底部与污泥筛分机3连通，污泥筛分机3连通至混料造粒机2，污泥筛分机3底部设有污泥成品出口。
所述暖房干燥室4内部设置单层带式传送装置，暖房干燥室4连接中水高温双源热泵8的进出口空气管和风机。
所述暖房干燥室4顶部连接有太阳能集热器6。
所述暖房干燥室4进出口空气管及连接太阳能集热器6的管道内设置保温层，暖房干燥室4进出口空气管上均设有风量调节阀、风量传感器、温度传感器、湿度传感器，暖房干燥室4内也设有温度传感器和湿度传感器。
所述中水高温双源热泵8与中水池7互相连通，中水池7与中水高温双源热泵8之间的管道上装有调节阀。
本发明实用新型的有益效果是：污泥采用微波强化太阳能中水高温双源热泵系统进行干化，能明显降低干化成本，提高污泥干化效果，有效达到节能减排的目的，具有很好的环境和社会效益，以及一定的经济效益。将太阳能、中水、热泵和微波干化加热方式联合组成一种新型的干化方式，能较好地解决了现有的污泥干化存在的缺点，从而成为一种节能、环保、能耗低、成本低廉的污泥干化方式。
