申请日2012.11.27
公开(公告)日2013.02.27
IPC分类号C02F9/14
摘要
本发明涉及一种水产养殖废水组合净化处理流程及装置，属于污水处理技术领域，本发明中水处理流程为养殖池塘中的水进入滴滤装置的投配池，采用虹吸装置，使投配池中的水经布水管道进入滴滤装置，再由固定喷淋装置均匀喷洒到滴滤装置表面，处理好的水重新排入养殖池中，本发明中生物接触氧化池内以镀锌圆钢为依托、由塑料环和涤纶丝构成的组合填料悬挂在填料支架上，对降解水中污染物有很好的适应性和高效性，同时采用脉冲曝气充氧技术，充氧时间内为微生物降解污染物提供溶解氧，同时对填料上老化的生物膜起到必要的冲刷作用;停止充氧时，节省动力消耗，同时有利于反硝化反应的更好进行，减少水中的亚硝酸盐氮的累积，出水再经过以陶粒作为填料的普通滴滤装置，使出水达到渔业水质标准。
权利要求书
1.一种水产养殖废水组合净化处理流程，其特征是，所述处理流程为在对水产养殖废水进行生物接触氧化的同时进行脉冲曝气充氧，然后再进行滴滤工艺。
2.根据权利要求1所述的水产养殖废水组合净化处理流程，其特征是，脉冲曝气充氧采用时间继电器和电磁阀控制，充氧5min，停止充氧10min。
3.一种水产养殖废水组合净化处理流程的装置，其特征是，所述装置包括生物接触氧化池、投配池和滴滤池;生物接触氧化池连接进水管，生物接触氧化池与投配池经过水管连接，投配池与滴滤池经虹吸管连接，滴滤池靠近底部连接出水管;所述生物接触氧化池内设置填料支架，填料支架上负载组合填料，填料支架下方设置曝气管，曝气管上固定若干曝气头，曝气管穿过填料支架连接设置在生物接触氧化池外的电磁阀，电磁阀的一端连接鼓风机;所述投配池内设置虹吸管，虹吸管的出口连接设置在滴滤池内的固定若干喷嘴的管道;滴滤池内喷嘴下方依次设置滤料层、承托层，承托层下方的滴滤池体上设置若干通风孔，靠近滴滤池体底部连接出水管。
4.根据权利要求3所述的水产养殖废水组合净化处理流程的装置，其特征是，生物接触氧化池内的填料支架为镀锌圆钢，由塑料环和涤纶丝构成的组合填料悬挂在填料支架上。
5.根据权利要求3所述的水产养殖废水组合净化处理流程的装置，其特征是，滴滤池内固定喷嘴的管道由布水管连接的若干布水支管构成，布水管的一端与池外的虹吸管出口端连接，各布水支管上固定喷嘴。
6.根据权利要求3所述的水产养殖废水组合净化处理流程的装置，其特征是，滴滤池内的滤料层采用陶粒。
7.根据权利要求3所述的水产养殖废水组合净化处理流程的装置，其特征是，承托层采用有级配的砾石。
说明书
水产养殖废水组合净化处理流程及装置
技术领域
本发明涉及一种水产养殖废水组合净化处理流程及装置，是环境工程学科中的水产养殖废水处理技术，是应用于水产养殖废水的水质改善技术，属于污水处理技术领域。
背景技术
养殖废水具有污染物浓度低、废水排放量大的特点。目前水产养殖废水的水质改善技术大致分为物理处理法、化学处理法、生物处理法。其中常规物理处理技术主要包括过滤、中和、吸附、沉淀、曝气、膜分离等处理方法, 其中过滤、泡沫分离技术处理效果较好，主要去除水产养殖废水中的悬浮物(TSS) 和部分化学需氧量(COD), 但对可溶性有机物、无机物及总N、P等的去除效果不佳。目前养殖水处理技术的化学方法主要包括化学絮凝技术、臭氧氧化技术、紫外照射消毒技术、电化学技术等，主要是利用水质改良剂、絮凝剂、化学氧化剂对废水进行处理，去除水中悬浮物，氧化分解难生物降解溶解态有机物，但存在残留物质会对鱼类有毒性效应、对环境造成二次污染、使用量大、不利于经济利用且研究并不成熟等缺点。生物处理技术是利用微生物、植物、水生动物等的吸收、代谢等作用, 达到降解水体中有机物和营养物质的目的, 主要有投菌技术、固定化微生物技术、生物膜技术和人工湿地等，但是目前只有少量的研究，在水产养殖废水处理方面还未能大面积推广应用。
发明内容
本发明的目的是提供一种水产养殖废水组合净化处理流程及装置，实现既能有效处理水产养殖废水，又能减少能耗且操作运行简单。
本发明的目的是通过以下技术方案实现的，一种水产养殖废水组合净化处理流程，其特征是，所述处理流程为在对水产养殖废水进行生物接触氧化的同时进行脉冲曝气充氧，然后再进行滴滤工艺。
所述脉冲曝气充氧采用时间继电器和电磁阀控制，充氧5min，停止充氧10min。

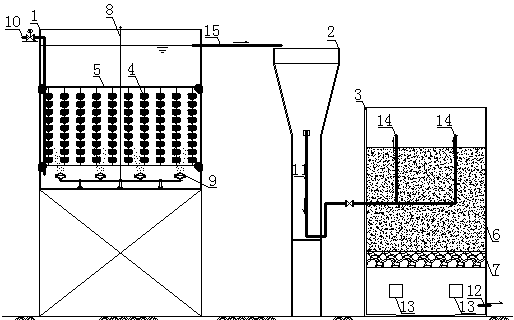

所述装置包括生物接触氧化池、投配池和滴滤池;生物接触氧化池连接进水管，生物接触氧化池与投配池经过水管连接，投配池与滴滤池经虹吸管连接，滴滤池靠近底部连接出水管;所述生物接触氧化池内设置填料支架，填料支架上负载组合填料，填料支架下方设置曝气管，曝气管上固定若干曝气头，曝气管穿过填料支架连接设置在生物接触氧化池外的电磁阀，电磁阀的一端连接鼓风机;所述投配池内设置虹吸管，虹吸管的出口连接设置在滴滤池内的固定若干喷嘴的管道;滴滤池内喷嘴下方依次设置滤料层、承托层，承托层下方的滴滤池体上设置若干通风孔，靠近滴滤池体底部连接出水管。
所述生物接触氧化池内的填料支架为镀锌圆钢，由塑料环和涤纶丝构成的组合填料悬挂在填料支架上。
所述滴滤池内固定喷嘴的管道由布水管连接的若干布水支管构成，布水管的一端与池外的虹吸管出口端连接，各布水支管上固定喷嘴。
所述滴滤池内的滤料层采用陶粒。
所述承托层采用有级配的砾石。
本发明中生物接触氧化池内以镀锌圆钢塑料环为依托、由塑料环和涤纶丝构成的组合填料悬挂在填料支架上，填料上附着水中原有微生物形成的生物膜，对降解水中污染物有很好的适应性和高效性。同时采用脉冲曝气充氧技术。充氧时间内为微生物降解污染物提供溶解氧，同时对填料上老化的生物膜起到必要的冲刷作用，保证微生物降解污染物的活性;停止充氧时，节省动力消耗，同时有利于反硝化反应的更好进行，减少水中的亚硝酸盐氮的累积。生物接触氧化装置的出水再经过以陶粒作为填料的普通滴滤装置，进一步降低水中污染物，使出水达到渔业水质标准。本发明中水处理流程为采用泵提升养殖池塘中的水，通过管道伸入生物接触氧化装置底进水，经出水管出水，进入滴滤装置的投配池，采用虹吸装置，使投配池中的水经布水管道进入滴滤装置，再由固定喷淋装置均匀喷洒到滴滤装置表面，处理好的水重新排入养殖池中。本发明具有下述优点：1)本发明采用生物修复，富集水中土著微生物，适应性更好，能有效处理水产养殖废水;2)脉冲充氧提供微生物降解所需溶解氧，且起到冲刷老化生物膜的作用，同时节省能耗;3)滴滤装置在保证处理效率的同时水力负荷大，经济有效;4)整个组合装置操作运行简便。
