申请日2012.12.25
公开(公告)日2013.03.27
IPC分类号C02F1/72; C02F1/461
摘要
一种处理难生物降解废水的新型三维电极装置，包括置于反应器中阴阳相间的电化学催化氧化阴极电极板和电化学催化氧化阳极电极板，还包括置于反应器底部的微孔爆气板以及三维电极的铁碳微电解填料;废水进入装置后依次进过各级电极板的通孔而流出，同时通过反应器底部的微孔爆气板上的微孔进行微小气泡的曝气;本发明电极装置能够高效催化氧化分解去除农药废水、印染废水、制药废水中的主要有害污染源，实现难生物降解废水的完全降解或生成无害或可降解的低级有机物的废水;该装置运行高效，易于安装，占地面积小，单级出水可使得难生物降解废水的COD、TOC、色度去除率高，且能够完全降解水中有毒污染物，出水水质稳定。
权利要求书
1.一种处理难生物降解废水的新型三维电极装置，其特征在于：包括置于 反应器中的电化学催化氧化阴极电极板(1)、(3)、(5)和电化学催化氧化阳极 电极板(2)、(4)、(6)，所述电化学催化氧化阴极电极板(1)、(3)、(5)和电 化学催化氧化阳极电极板(2)、(4)、(6)阴阳相间排列且为多孔电极板，还包 括置于反应器底部的微孔爆气板(8)以及三维电极的铁碳微电解填料(7)。
2.根据权利要求1所述的一种处理难生物降解废水的新型三维电极装置， 其特征在于：所述电化学催化氧化阴极电极板(1)、(3)、(5)和电化学催化氧 化阳极电极板之间的距离为1~10cm。
3.根据权利要求1所述的一种处理难生物降解废水的新型三维电极装置， 其特征在于：所述电化学催化氧化阴极电极板(1)、(3)、(5)和电化学催化氧 化阳极电极板(2)、(4)、(6)之间的电压控制在1~15V。
4.根据权利要求1所述的一种处理难生物降解废水的新型三维电极装置， 其特征在于：所述电化学催化氧化阴极电极板(1)、(3)和(5)为不锈钢板。
5.根据权利要求1所述的一种处理难生物降解废水的新型三维电极装置， 其特征在于：所述电化学催化氧化阳极电极板(2)、(4)和(6)为钛基稀土金 属氧化物薄膜电极板。
6.根据权利要求5所述的一种处理难生物降解废水的新型三维电极装置， 其特征在于：所述稀土金属氧化物薄膜为二氧化锡、二氧化钌、二氧化铱或二 氧化钛。
7.根据权利要求6所述的一种处理难生物降解废水的新型三维电极装置， 其特征在于：所述述电化学催化氧化阳极电极板(2)、(4)和(6)为二氧化锡、 二氧化钌、二氧化铱或二氧化钛的二元或多元稀土氧化物涂层电极板。
8.根据权利要求1所述的一种处理难生物降解废水的新型三维电极装置， 其特征在于：所述微孔爆气板(8)为PVC板或不锈钢板。
9.根据权利要求1所述的一种处理难生物降解废水的新型三维电极装置， 其特征在于：所述铁碳微电解填料(7)为质量比为1:1的铁粉与碳粉混合在一 起并在1000℃无氧燃烧10分钟后粉碎得到的块状固体，平均直径小于2cm。
10.根据权利要求1所述的一种处理难生物降解废水的新型三维电极装置， 其特征在于：所述铁碳微电解填料(7)占反应器体积的30~60%。
说明书
一种处理难生物降解废水的新型三维电极装置
技术领域
本发明属于难生物降解有机废水治理技术领域，具体涉及一种处理难生物 降解废水的新型三维电极装置。
背景技术
有机废水的生物可降解性不仅与有机污染物有关,而且与废水的毒性有关， 难生物降解有机废水主要来源于合成化学工业,其中主要污染物是大量自然界 本不存在的有机化合物,由于难降解有机化合物不易被微生物所降解,它们必 然不易通过目前使用最广泛的生物处理方法所去除,排放到水体等自然环境后 也不易通过天然的生物自净作用而逐渐减少其含量，它们会在水体、土壤等自 然介质中不断积累,然后通过食物链进入生物体并逐渐富集,最后进入人体,危 害人体健康。这类废水通常包括处理农药废水、印染废水、制药废水等。
对于浓度低、结构复杂、杂质含量大、生物降解性不好、高毒性，如染料、 农药、制药等工业的有机废水,至今仍缺乏经济而有效的实用方法。研究开发有 效处理高毒性，难生物处理的有机废水技术和方法已经成为国内外学术界和工 业界的研究热点。各种难生物降解有机废水一般通过物理化学法来处理，高级 氧化工艺(AOPs)处理技术因其能产生氧化能力极强的羟基自由基,可有效分解 有毒难生物降解水中有机污染物,具有操作条件易于控制的优点,在国外已成为 针对此类废水的主流处理技术。
高级氧化技术是运用氧化剂、光照、电、催化剂生成的活性极强的自由基 (如·OH等)来降解有机污染物的技术，反应最终产物基本上为二氧化碳、水 和无机物。常用的高级氧化技术包括Fenton法、湿式氧化法、光催化氧化法、 臭氧氧化法、超声声化法、微波诱导催化氧化法、超临界水氧化法、电化学法 等。而不同的高级氧化技术的优点、缺点、适用范围都不相同,而单一的高级 氧化技术也有不可避免的劣势，例如：芬顿法pH值要求低，且矿化不彻底易产 生毒性更强的降解产物;光催化氧化法对废水色度要求较高;臭氧氧化反应选 择性强而导致降解不彻底;超声波氧化降解不彻底且能耗太大;湿式氧化法和 超临界氧化也都存在着反应条件苛刻及催化剂中毒的问题。分析这些高级氧化 对有毒难生物降解的优点、缺点、适用范围，综合利用各种高级氧化的优点， 设计一种能够高效处理有毒难生物降解废水的工艺装置，显得十分必要。
发明内容
为了解决上述现有技术中存在的不足，本发明的目的在于提供一种处理难 生物降解废水的新型三维电极装置，采用本发明装置能够高效催化氧化分解去 除农药废水、印染废水、制药废水中的主要有害污染源,实现难生物降解废水的 完全降解或生成无害或可降解的低级有机物的废水;该装置运行高效,易于安装, 占地面积小，单级出水可使得难生物降解废水的COD、TOC、色度去除率高，且 能够完全降解水中有毒污染物,出水水质稳定。
为达到上述目的，本发明所采用的技术方案是：

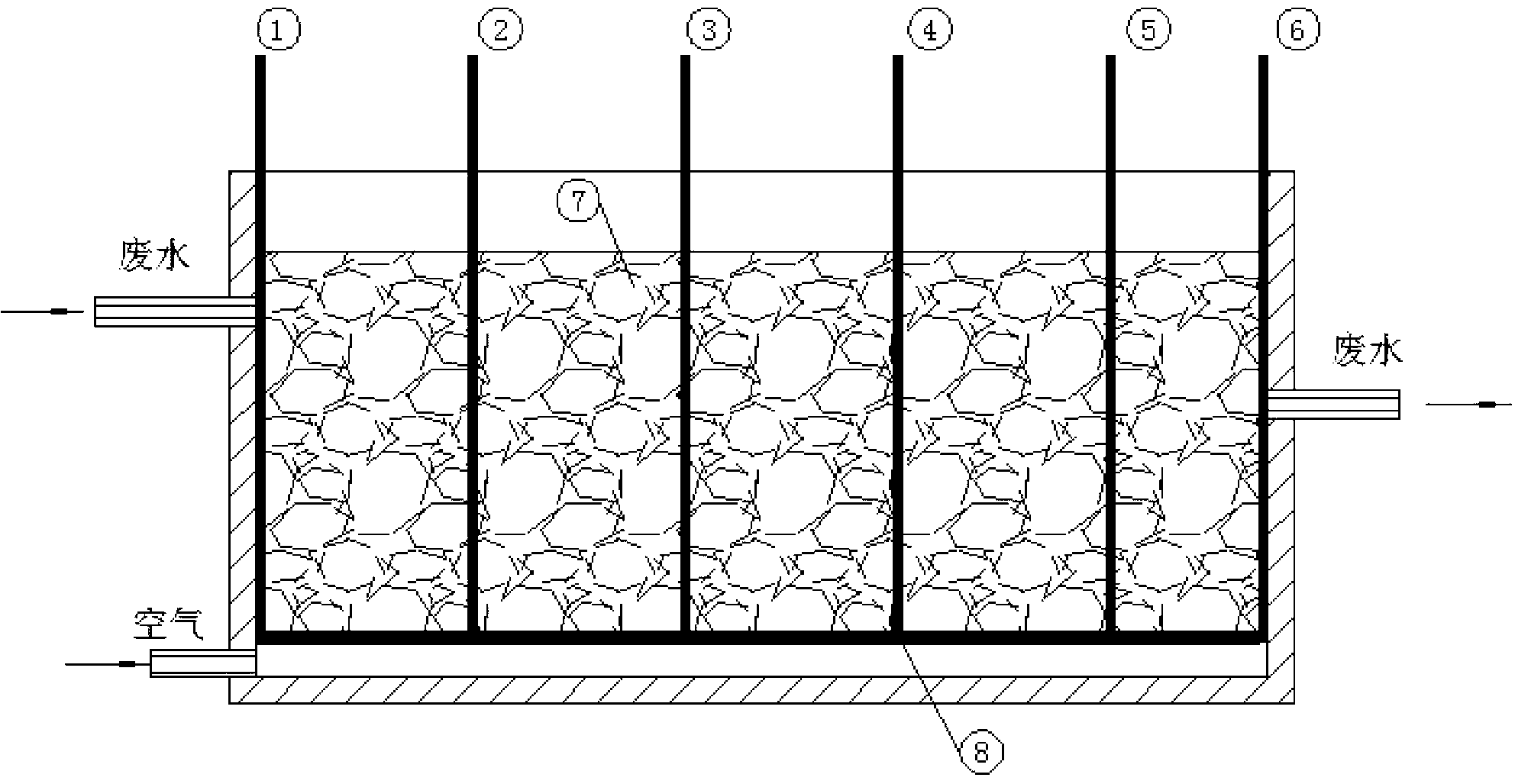

一种处理难生物降解废水的新型三维电极装置，包括置于反应器中的电化 学催化氧化阴极电极板1、3、5和电化学催化氧化阳极电极板2、4、6，所述电 化学催化氧化阴极电极板1、3、5和电化学催化氧化阳极电极板2、4、6阴阳 相间排列且为多孔电极板，还包括置于反应器底部的微孔爆气板8以及三维电 极的铁碳微电解填料7。
所述电化学催化氧化阴极电极板1、3、5和电化学催化氧化阳极电极板2、 4、6之间的距离为1~10cm。
所述电化学催化氧化阴极电极板1、3、5和电化学催化氧化阳极电极板2、 4、6之间的电压控制在1~15V。
所述电化学催化氧化阴极电极板1、3和5为不锈钢板。
所述电化学催化氧化阳极电极板2、4和6为钛基稀土金属氧化物薄膜电极 板。
所述稀土金属氧化物薄膜为二氧化锡、二氧化钌、二氧化铱或二氧化钛。
所述述电化学催化氧化阳极电极板2、4、和6为二氧化锡、二氧化钌、二 氧化铱或二氧化钛的二元或多元稀土氧化物涂层电极板。
所述微孔爆气板8为PVC板或不锈钢板。
所述铁碳微电解填料7为质量比为1:1的铁粉与碳粉混合在一起并在1000 ℃无氧燃烧10分钟后粉碎得到的块状固体，平均直径小于2cm。
所述铁碳微电解填料7占反应器体积的30~60%。
本发明电极装置集合利用了电化学催化氧化技术、铁碳微电解技术，微孔 爆气装置所组成的改进的三维电极工艺装置，尤其适用于处理农药废水 、印染 废水、制药废水等难生物降解废水;能够高效催化氧化分解去除农药废水、印 染废水、制药废水中的主要有害污染源,实现难生物降解废水的完全降解或生成 无害或可降解的低级有机物的废水;该装置运行高效,易于安装,占地面积小， 单级出水可使得难生物降解废水的COD、TOC、色度去除率高，且能够完全降解 水中有毒污染物,出水水质稳定。
