申请日2012.11.22
公开(公告)日2013.02.13
IPC分类号G21F9/12
摘要
本发明公开了一种超标放射性洗衣废水处理系统，包括袋式过滤器、活性炭过滤器和沸石过滤器，所述袋式过滤器的出口和活性碳过滤器的进口连接，所述活性炭过滤器的出口和沸石过滤器的进口连接。本发明的滤袋式过滤器可有效去除洗衣废液中的悬浮物和大颗粒杂质;活性炭过滤器能去除废水中的表面活性剂及小分子有机物，进一步截留水中悬浮物，同时能消除洗衣过程产生的悬浮物及废水中合成洗涤剂等有机大分子对沸石的毒害作用;沸石过滤器具有良好的离子交换特性，其对低放射性废水中的放射性核素离子铯和锶有极好的去除效果;本发明超标放射性洗衣废水处理系统结构简单，系统能耗低，运行成本低，且对超标放射性洗衣废水的处理质量高。
权利要求书
1.一种超标放射性洗衣废水处理系统，其特征在于：包括袋式过滤器、活性炭过滤器和沸石过滤器，所述袋式过滤器的出口和活性碳过滤器的进口连接，所述活性炭过滤器的出口和沸石过滤器的进口连接。
2.根据权利要求1所述的超标放射性洗衣废水处理系统，其特征在于：所述活性碳过滤器包括一级活性炭过滤器和二级活性炭过滤器，所述袋式过滤器的出口和一级活性炭过滤器的进口通过带气动阀的管道连接，所述一级活性炭过滤器的出口和二级活性炭过滤器的进口通过带气动阀的管道连接，所述二级活性炭过滤器的出口和沸石过滤器的进口通过带气动阀的管道连接，并且所述袋式过滤器的出口还通过带气动阀的旁路管道和二级活性炭过滤器的进口连接。
3.根据权利要求2所述的超标放射性洗衣废水处理系统，其特征在于：所述袋式过滤器的进口和出口之间还通过设置有第一压差变送器的管道连接，所述一级活性炭过滤器的进口和出口之间还通过设置有第二压差变送器的管道连接，所述二级活性炭过滤器的进口和出口之间还通过设置有第三压差变送器的管道连接，所述沸石过滤器的进口和出口之间还通过设置有第四压差变送器的管道连接。
4.根据权利要求2或3所述的超标放射性洗衣废水处理系统，其特征在于：还包括废水收集沟，所述袋式过滤器的出口、一级活性炭过滤器的出口、二级活性碳过滤器的出口和沸石过滤器的出口还通过带气动阀的管道和废水收集沟连接。
5.根据权利要求4所述的超标放射性洗衣废水处理系统，其特征在于：所述袋式过滤器的进口管道上连接有第一取样管道，所述连接袋式过滤器出口和一级活性炭过滤器进口的管道上设置有第二取样管道，所述连接一级活性炭过滤器出口和二级活性炭过滤器进口的管道上设置有第三取样管道，所述连接二级活性炭过滤器出口和沸石过滤器进口的管道上设置有第四取样管道，所述沸石过滤器的出口管道上设置有第五取样管道。
6.根据权利要求5所述的超标放射性洗衣废水处理系统，其特征在于：所述滤袋式过滤器的内部可拆卸式连接有过滤袋和支持过滤袋的带网孔的支撑板。
7.根据权利要求6所述的超标放射性洗衣废水处理系统，其特征在于：所述袋式过滤器、一级活性炭过滤器、二级活性炭过滤器和沸石过滤器上还设置有排气管道和压力检测阀。
说明书
超标放射性洗衣废水处理系统
技术领域
本发明涉及放射性废水处理技术领域，特别涉及一种处理超标放射性洗衣废水的处理工艺系统。
背景技术
核废物的环境安全是事关核能可持续发展的重大课题。当前，中国正在实施“积极发展核电”计划，核能行业产生的放射性废物必须进行妥善的处理与处置。目前，在运行的核电站中，洗衣废水与其他来源的废水共同收集后，多采用蒸发的方法进行处理，蒸发系统结构复杂，运行耗能较大，运行成本高。当废水源项单一(只有超标洗衣废水)，单独设置一套蒸发系统的经济性较差。
发明内容
有鉴于此，本发明的目的是提供一种超标放射性洗衣废水处理系统，其针对处理超标放射性洗衣废水，可简化处理系统结构，降低系统能耗，节约运行成本。
本发明超标放射性洗衣废水处理系统，包括袋式过滤器、活性炭过滤器和沸石过滤器，所述袋式过滤器的出口和活性碳过滤器的进口连接，所述活性炭过滤器的出口和沸石过滤器的进口连接。

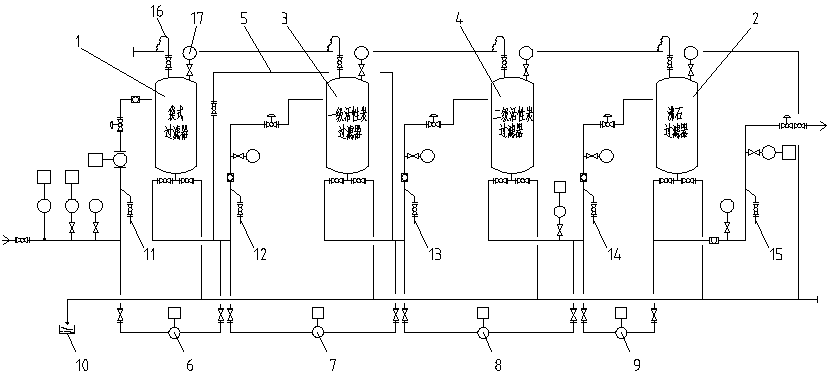

进一步，所述活性碳过滤器包括一级活性炭过滤器和二级活性炭过滤器，所述袋式过滤器的出口和一级活性炭过滤器的进口通过带气动阀的管道连接，所述一级活性炭过滤器的出口和二级活性炭过滤器的进口通过带气动阀的管道连接，所述二级活性炭过滤器的出口和沸石过滤器的进口通过带气动阀的管道连接，并且所述袋式过滤器的出口还通过带气动阀的旁路管道和二级活性炭过滤器的进口连接;
进一步，所述袋式过滤器的进口和出口之间还通过设置有第一压差变送器的管道连接，所述一级活性炭过滤器的进口和出口之间还通过设置有第二压差变送器的管道连接，所述二级活性炭过滤器的进口和出口之间还通过设置有第三压差变送器的管道连接，所述沸石过滤器的进口和出口之间还通过设置有第四压差变送器的管道连接;
进一步，本超标放射性洗衣废水处理系统还包括废水收集沟，所述袋式过滤器的出口、一级活性炭过滤器的出口、二级活性碳过滤器的出口和沸石过滤器的出口还通过带气动阀的管道和废水收集沟连接;
进一步，所述袋式过滤器的进口管道上连接有第一取样管道，所述连接袋式过滤器出口和一级活性炭过滤器进口的管道上设置有第二取样管道，所述连接一级活性炭过滤器出口和二级活性炭过滤器进口的管道上设置有第三取样管道，所述连接二级活性炭过滤器出口和沸石过滤器进口的管道上设置有第四取样管道，所述沸石过滤器的出口管道上设置有第五取样管道;
进一步，所述滤袋式过滤器的内部可拆卸式连接有过滤袋和支持过滤袋的带网孔的支撑板;
进一步，所述袋式过滤器、一级活性炭过滤器、二级活性炭过滤器和沸石过滤器上还设置有排气管道和压力检测阀。
本发明的有益效果：本发明超标放射性洗衣废水处理系统，滤袋式过滤器可有效去除洗衣废液中的悬浮物和大颗粒杂质，达到良好的初级过滤的效果;活性炭过滤器能去除废水中的表面活性剂及小分子有机物，进一步截留水中悬浮物，同时能消除洗衣过程产生的悬浮物及废水中合成洗涤剂等有机大分子对沸石的毒害作用;沸石过滤器具有良好的离子交换特性，其对低放射性废水中的放射性核素离子铯和锶有极好的去除效果;本发明超标放射性洗衣废水处理系统结构简单，系统能耗低，运行成本低，且对超标放射性洗衣废水的处理质量高。
