申请日2012.11.22
公开(公告)日2013.06.19
IPC分类号C02F1/24; C02F9/04
摘要
本实用新型属于环保技术领域，尤其涉及一种气泡分离磨划废水处理装置，包括依次管道连接的普通调节池、PH调节池、絮凝池、助凝池和气泡分离池，所述气泡分离池通过输送管道还连接有气泡发生器。工艺流程简单，无需膜法除悬浮物所需的复杂设备，同时节省了能耗;操作管理简便，特别是反应设备易于控制，使用的药剂具有较广的pH适宜范围;运行费用低，设备维护方便。
权利要求书
1.一种气泡分离磨划废水处理装置，其特征在于，包括依次管道连接的普通调节池、PH 调节池、絮凝池、助凝池和气泡分离池，所述气泡分离池通过输送管道还连接有气泡 发生器。
说明书
一种气泡分离磨划废水处理装置
技术领域
本实用新型属于环保技术领域，尤其涉及一种气泡分离磨划废水处理装置。
背景技术
随着电子、半导体工业技术的发展，芯片封装排放的磨划片废水水量日益增加。 磨划废水含有较高浓度的小颗粒悬浮物和胶体等物质，极难分离，是废水处理中的一 个难点。
目前，处理磨划废水的方法主要有管式膜分离法，重力介入式絮凝沉淀法等。 虽然对废水有一定的处理效果，但其设备投资费用高、运行费用高、操作管理复杂、 企业运行人员不易掌握等缺点，在企业中较难推广应用。
发明内容
本实用新型所要解决的技术问题是提供一种适用面广、结构简单、降噪效果好的 气泡分离磨划废水处理装置。

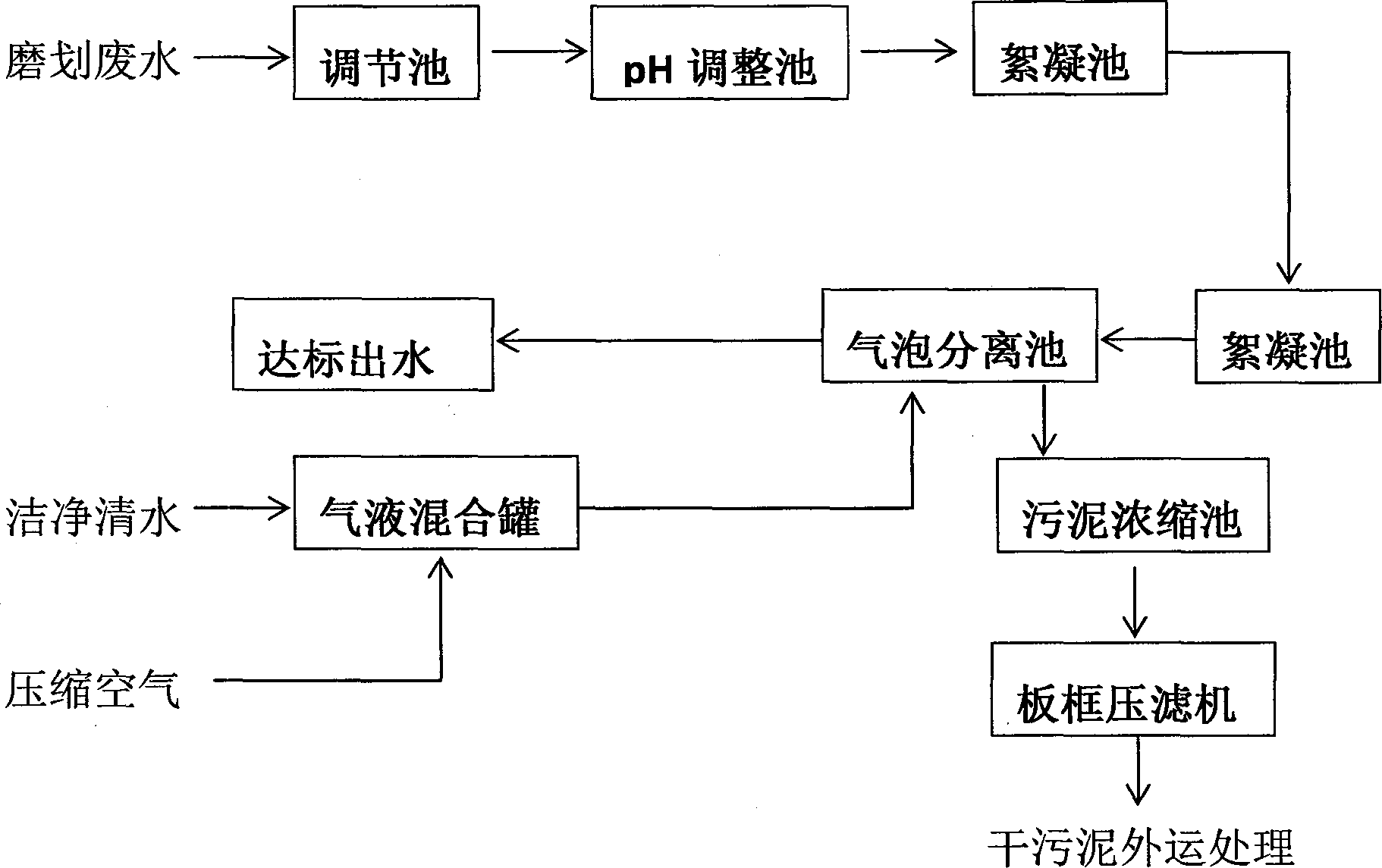

本实用新型解决其技术问题所采用的技术方案是：一种气泡分离磨划废水处理装 置，包括依次管道连接的普通调节池、PH调节池、絮凝池、助凝池和气泡分离池， 所述气泡分离池通过输送管道还连接有气泡发生器。
在本实用新型中，所述调节池是由于生产过程中排放的废水水质和水量有不稳定 性，因此设置调节池对废水进行均质、均量。
pH调节池是废水经提升泵提升进入配有搅拌装置的反应池，并投加酸、碱进行 pH调节反应。
絮凝池是经过pH调节后的出水自流入絮凝池，加入专用絮凝剂，使小颗粒聚集 长大为大颗粒絮凝物。
助凝池是向絮凝反应后的水中加入聚丙烯酰胺助凝剂。
气泡分离池是助凝池出水自流入气泡分离池，废水与气泡水混合，废水中的颗粒 物向上浮，清水从下部排出，实现净化目的。
气泡发生器是洁净水经过加压后与压缩空气混合，空气分解为细小气泡溶解于水 中，经过输送管道进入气泡分离器与废水接触。
本实用新型一种气泡分离磨划废水处理装置的有益效果主要表现为：工艺流程简 单，无需膜法除悬浮物所需的复杂设备，同时节省了能耗;操作管理简便，特别是反 应设备易于控制，使用的药剂具有较广的pH适宜范围;运行费用低，设备维护方便。
