申请日2012.10.31
公开(公告)日2013.06.05
IPC分类号E03F5/22
摘要
本实用新型属于污水处理设备领域，尤其涉及一种双液位控制地下室污水提升设备，包括阀门、依次连接的入口单向阀A、过滤器A和水泵A、依次连接的入口单向阀D、过滤器B和水泵B、入口单向阀B、入口单向阀C、箱体、进口、出口，还包括干簧管液位控制器、浮球，所述干簧管液位控制器、浮球也设置在所述箱体内，所述浮球设置有两个，通过增加干簧管液位控制器、浮球的设置，可以保证液位控制的准确灵敏，减少污水中杂物对液位控制开关的影响，从而保证设备正常运行。
权利要求书

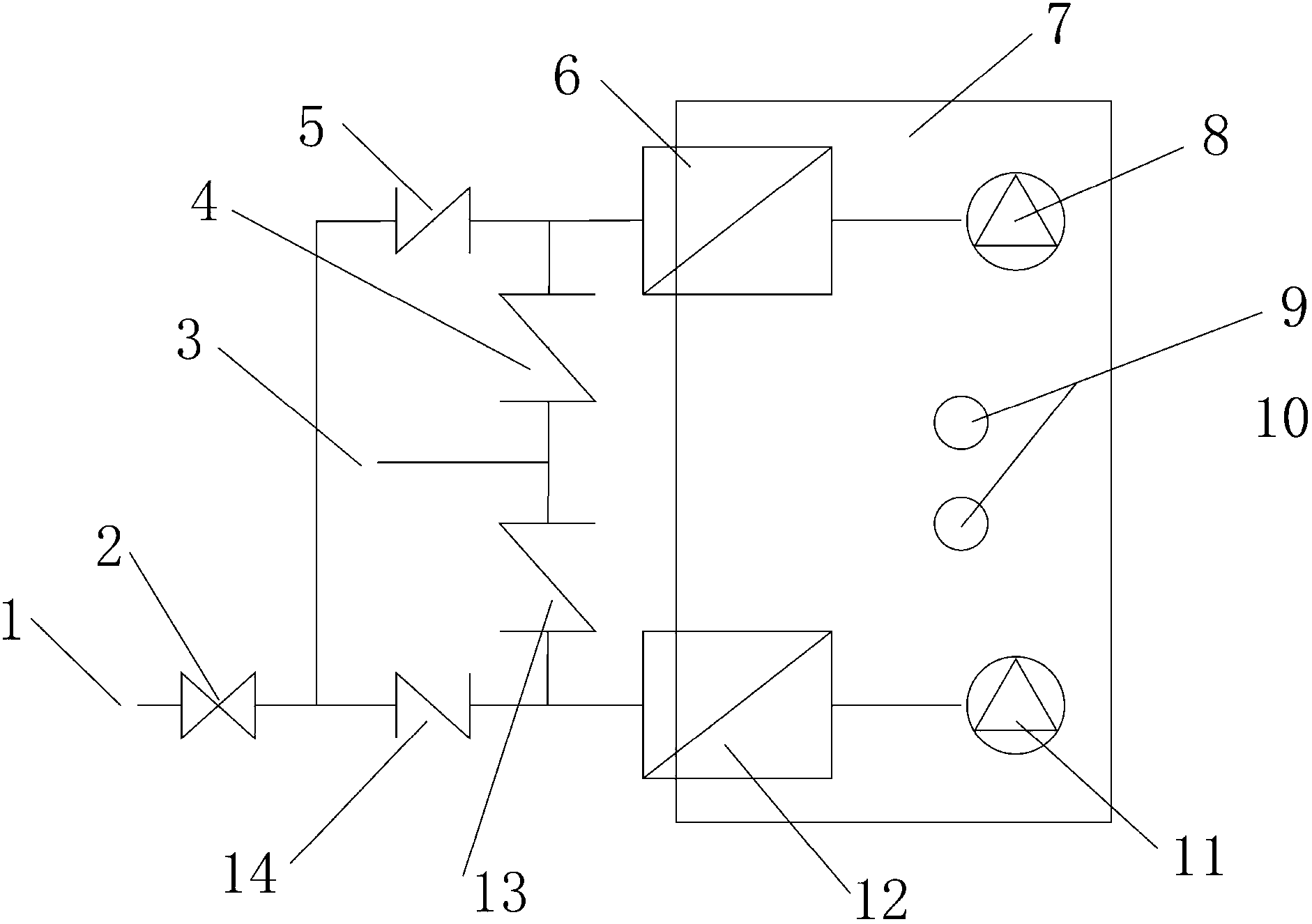

1.一种双液位控制地下室污水提升设备，包括阀门、依次连接的入口单向阀A、过滤器A和水泵A、依次连接的入口单向阀D、过滤器B和水泵B、入口单向阀B、入口单向阀C、箱体、进口、出口，所述入口单向阀B设置在所述入口单向阀A、过滤器A之间，所述入口单向阀C设置在所述入口单向阀D、过滤器B之间，所述入口单向阀B、入口单向阀C连接，所述进口设置在所述入口单向阀B、入口单向阀C之间，所述入口单向阀C、入口单向阀D分别和所述阀门连接，所述阀门和所述出口连接，所述过滤器A、水泵A、过滤器B、水泵B设置在所述箱体内，其特征在于：还包括干簧管液位控制器、浮球，所述干簧管液位控制器、浮球也设置在所述箱体内，所述浮球设置有两个。
说明书
一种双液位控制地下室污水提升设备
技术领域
本实用新型属于污水处理设备领域，尤其涉及一种地下室污水提升设备。
背景技术
污水提升设备是指将排污泵、集水箱、控制装置，以及相关的管件阀门组成了一套系统，主要用于提升和输送低于下水道或者远离市政管网的废污水，可以有效的解决或者避免传统集水坑存在的问题。目前市场上使用的地下室污水提升设备为单液位控制，如中国专利201020101756.2公开了“一种地下室卫生间污水自动提升设备”，包括进水法兰，出水法兰，进水止回阀，出水止回阀，进水自流圆孔，固液分离器，潜污泵，储水箱，其特征在于：所述的进水法兰一端与进水口连接，另一端与进水管连接，所述的进水管中间通设一进水止回阀，所述的进水管与进水法兰连接一端下部设有进水自流圆孔，所述的进水管另一端与出水主管通过开孔焊接斜向连接，所述的出水主管一端设一喇叭口型与所述的固液分离器连接，另一端管口变细与所述的出水止回阀固接，所述的出水止回阀与所述的出水法兰连接，所述的出水法兰与出水口连接，所述的固液分离器底部开孔焊接管道再与所述的潜污泵通过法兰连接，这种单液位控制开关容易被污水中的杂物干扰，从而影响设备正常运行。
发明内容
为了解决上述技术问题，本实用新型提供一种双液位控制地下室污水提升设备，包括阀门、依次连接的入口单向阀A、过滤器A和水泵A、依次连接的入口单向阀D、过滤器B和水泵B、入口单向阀B、入口单向阀C、箱体、进口、出口，所述入口单向阀B设置在所述入口单向阀A、过滤器A之间，所述入口单向阀C设置在所述入口单向阀D、过滤器B之间，所述入口单向阀B、入口单向阀C连接，所述进口设置在所述入口单向阀B、入口单向阀C之间，所述入口单向阀C、入口单向阀D分别和所述阀门连接，所述阀门和所述出口连接，所述过滤器A、水泵A、过滤器B、水泵B设置在所述箱体内，其特征在于：还包括干簧管液位控制器、浮球，所述干簧管液位控制器、浮球也设置在所述箱体内，所述浮球设置有两个。
本实用新型的有益效果为：通过增加干簧管液位控制器、浮球的设置，可以保证液位控制的准确灵敏，减少污水中杂物对液位控制开关的影响，从而保证设备正常运行。
