申请日2013.03.11
公开(公告)日2013.07.17
IPC分类号G01F23/22
摘要
本发明公开了一种用于快速检测污泥界面的装置，它包括玻璃管管体，所述玻璃管管体的上、下两端均设有开口，在玻璃管管体的下部设有一个用于封闭玻璃管的球阀，控制杆的一端与球阀连接并控制所述球阀动作;在所述玻璃管管体上还设有泥位刻度。本发明的检测装置能够准确、快速、直观的检测污泥浓度数据，并可对不同高度下的污泥分别取样，而且操作简便设备购置成本较低，并采用了有机材质玻璃管，不仅可以起到较好的防腐作用，也有利于延长装置的使用寿命。
权利要求书

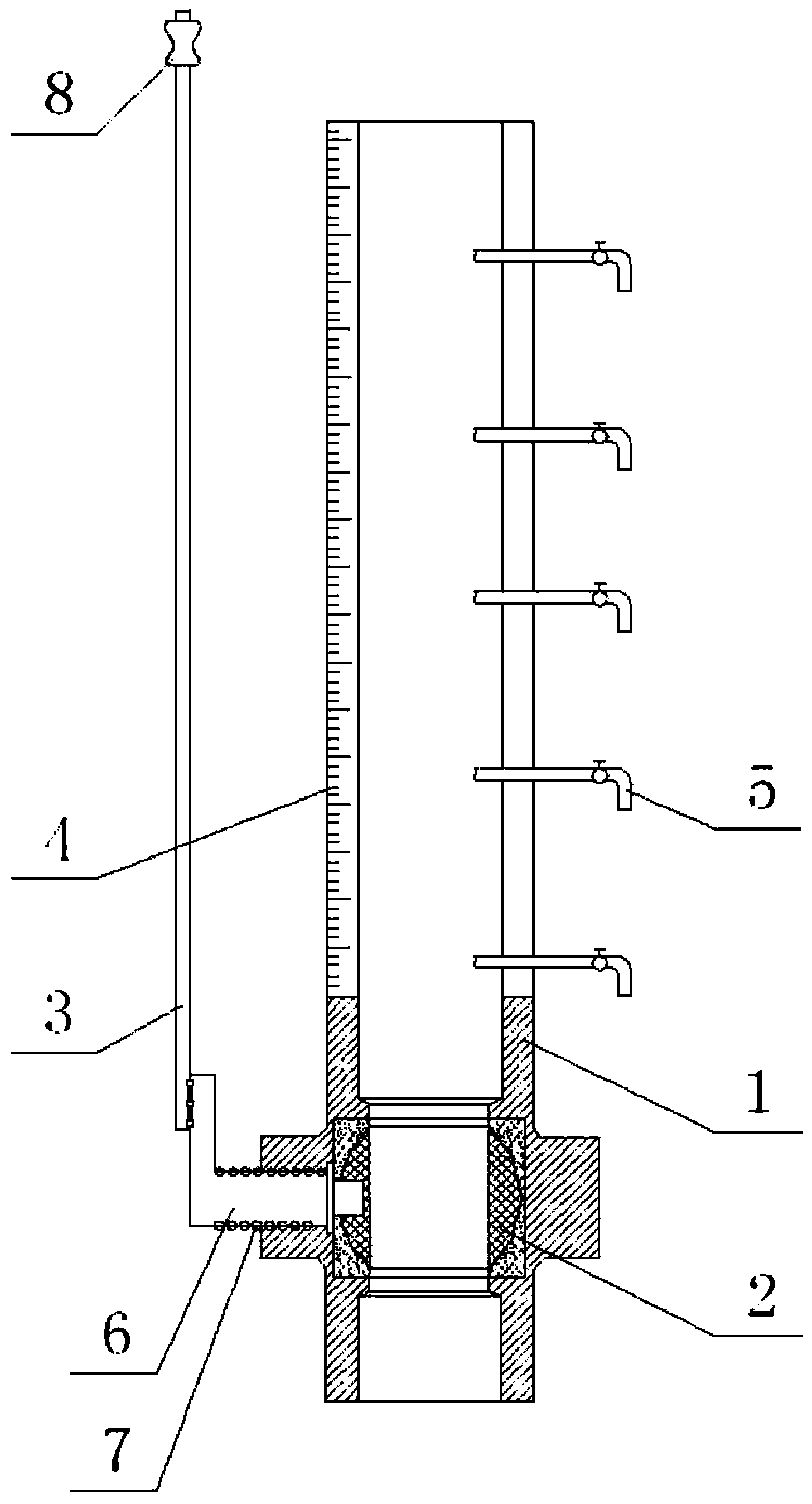

1.一种用于快速检测污泥界面的装置，包括玻璃管管体(1)，其特征在 于，所述玻璃管管体(1)的上、下两端均设有开口，在玻璃管管体(1)的 下部设有一个用于封闭玻璃管体的球阀(2)，控制杆(3)的一端与球阀(2) 活动连接并控制所述球阀(2)动作;在所述玻璃管管体(1)上还设有泥位 刻度(4)。
2.根据权利要求1所述的用于快速检测污泥界面的装置，其特征在于， 在所述玻璃管管体(1)上还设有至少二个取样阀(5)，所述的取样阀沿玻璃 管管体(1)的长度方向分布。
3.根据权利要求1所述的用于快速检测污泥界面的装置，其特征在于， 所述的玻璃管管体(1)采用有机玻璃制成。
4.根据权利要求1所述的用于快速检测污泥界面的装置，其特征在于， 所述控制杆(3)通过传动杆(6)与球阀(2)连接，在所述传动杆(6)上 套有复位弹簧(7)。
5.根据权利要求2所述的用于快速检测污泥界面的装置，其特征在于， 所述的取样阀(5)为五个并在玻璃管管体(1)上均匀分布。
6.根据权利要求4所述的用于快速检测污泥界面的装置，其特征在于， 所述传动杆(6)的一端与控制杆(3)铰接，传动杆(6)的另一端与球阀(2) 可转动连接;当球阀(2)处于开启状态时，传动杆(6)上连接所述控制杆 的一端与竖直方向的夹角大于5°。
7.根据权利要求6所述的用于快速检测污泥界面的装置，其特征在于， 在所述控制杆(3)的顶部还安装有一个把手(8)，所述把手(8)采用弹性 橡胶材质制得。
说明书
一种用于快速检测污泥界面的装置
技术领域
本发明涉及一种污泥检测设备，具体为一种用于快速检测污泥界面的装 置，属于检测设备技术领域。
背景技术
在污水处理过程中，快速准确测量出各工艺构筑物内污泥界面高度和不 同高度下污泥浓度分布，是进行污水处理工艺调控的重要依据。若能快速准 确测定构筑物内的污泥界面及不同高度下污泥的浓度分布，便可以对构筑物 负荷和排泥量等工艺参数进行快速准确调整。现目前，传统的污泥界面检测 装置主要有超声波污泥界面仪和光学污泥界面仪等，但是，该类型仪器的检 测精度容易被气泡、污泥浓度和悬浮物等环境因数干扰，因此存在一定的误 差，而且其价格相对昂贵，维护成本也较高。并且经观察污泥浓度的实际分 布状况后发现，由于其分界面相对比较模糊，存在不同高度下浓度分布不均 的问题，而传统的检测仪器很难对不同高度下的污泥浓度分别取样，这也会 导致获取的浓度检测数据不准确，进而对后续的参数调整造成影响。
发明内容
针对现有技术中的的上述不足，本发明的主要目的在于提供一种能够准 确而且直观测量构筑物内污泥浓度分布的检测装置，该检测装置还能够对不 同高度下污泥的浓度分布进行分别取样，以此提高检测精度，这有利于减小 测量误差。
本发明的技术方案是：一种用于快速检测污泥界面的装置，包括玻璃管 管体，其特征在于，所述玻璃管管体的上、下两端均设有开口，在玻璃管管 体的下部设有一个用于封闭玻璃管的球阀，控制杆的一端与球阀连接并控制 所述球阀动作;在所述玻璃管管体上还设有泥位刻度。本发明中的玻璃管管 体采用常用的透明玻璃管，其长度可根据待检测的构筑物的实际深度而选用 不同的尺寸，所述球阀的作用在于控制玻璃管管体下部的闭合状态，以方便 取样。所述泥位刻度可根据测量精度的要求选择不同的最小单位值，如毫米。
进一步的技术方案，在所述玻璃管管体上还设有至少二个取样阀，所述 的取样阀沿玻璃管管体的长度方向分布。所述的取样阀用于对不同高度上的 污泥浓度进行取样，因此在设置时通常要求其在竖直方向上有一定的间距， 通过检测不同高度上污泥的浓度，可实现污泥界面的精度定位，这样有利于 减小浓度数据的误差。
进一步的技术方案，所述的玻璃管管体采用有机玻璃制成。通过采用有 机玻璃可以降低管体被腐蚀程度。
进一步的技术方案，所述控制杆通过传动杆与球阀连接，在所述传动杆 上套有复位弹簧。本发明中设置复位弹簧的作用在于当完成取样操作后，通 过复位弹簧的作用，可以实现球阀的自动闭合，方便直接提取样品，这样可 以降低操作难度，提高工作效率。
再进一步，所述的取样阀为五个并沿玻璃管管体均匀分布。
再进一步，所述传动杆的一端与控制杆铰接，传动杆的另一端与球阀可 转动连接;当球阀处于开启状态时，传动杆上连接所述控制杆的一端与竖直 方向的夹角大于5°。本发明中，传动杆的长度较短，而控制杆的长度相对较 长，这样在转动控制杆时，只需将其转动一个较小的角度，就能使得传动杆 转动一个相对较大的角度，从而达到打开球阀或关闭球阀的目的，而且这样 也更加省力，在操作时也更加方便。
再进一步，在所述控制杆的顶部还安装有一个把手，所述把手采用弹性 橡胶材质制得。通过安装弹性的把手，可以减缓操作人员手部受到的摩擦， 同时还可以起到防滑的效果。
本发明具有以下有益效果：
1、能够准确、快速、直观的检测污泥浓度数据：本发明的检测装置由于 采用玻璃管直接取样的方式，所取得样本与构筑物内的污泥浓度能保持一致， 并且通过玻璃管上的刻度可以直观并精确的观测得出数据，从而有效的解决 了传统仪器检测精度存在误差的问题。
2、可对不同高度下的污泥分别取样：本装置通过在玻璃管体不同高度位 置上分别设置取样阀，可以选择对不同高度的污泥浓度进行检测，这样方便 获得更多的参数，以此为后续的参数调整提供更多、更准确的数据信息。
3、操作简便：由于本发明的检测装置采用了控制杆带动球阀的开关结构， 因此降低了取样时的难度，控制更简单，使用也很方便。
4、设备购置成本较低，而且由于采用有机材质的玻璃管，还可以起到较 好的防腐作用，有利于延长装置的使用寿命。
