申请日2012.10.30
公开(公告)日2013.02.13
IPC分类号C02F9/10; C02F1/04; C01D3/06
摘要
本发明涉及废水处理技术领域，特别涉及一种含氯化钠的废水的处理系统及其处理方法。该含氯化钠的废水的处理系统，包括结晶离心分离系统，其特殊之处在于：该结晶离心分离系统包括依次连接的旋流器、稠厚器及离心机，旋流器与一用于浓缩含氯化钠的废水的三效蒸发装置连接。本发明的有益效果：实现废水零排放，降低含盐废水排放对当地地表水体及农业生产产生的负面影响，而且还可回收大量的蒸汽冷凝液及氯化钠，可实现经济效益和环保效益双赢的目标;在高盐废水治理工程中有着较为广阔的应用前景;减少生蒸汽的消耗量，进而降低运行费用。
权利要求书
1.一种含氯化钠的废水的处理系统，包括结晶离心分离系统，其特征在于：该结晶离心分离系统包括依次连接的旋流器、稠厚器及离心机，旋流器与一用于浓缩含氯化钠的废水的三效蒸发装置连接。
2.根据权利要求1所述的含氯化钠的废水的处理系统，其特征在于：三效蒸发装置包括依次连接的第一效蒸发装置、第二效蒸发装置、第三效蒸发装置，第一效蒸发装置包括一效加热器、一效蒸发器，第二效蒸发装置包括二效加热器、二效蒸发器，第三效蒸发装置包括三效加热器、三效蒸发器，一效加热器与一效蒸发器、二效加热器与二效蒸发器、三效加热器与三效蒸发器均通过安装强制循环泵连通。
3.根据权利要求2所述的含氯化钠的废水处理方法，其特征在于：包括以下步骤：
(1)浓缩：含氯化钠的废水进入三效蒸发装置进行浓缩得到浓缩母液;
(2)分离：浓缩母液进入旋流器进行固液两相分离，得到轻组分、重组分，旋流器溢流口排出的轻组分送入三效蒸发装置再次蒸发浓缩，重组分则流入稠厚器得到浓盐水，该浓盐水送入离心机离心分离得到氯化钠工业盐副产品。
4.根据权利要求3所述的含氯化钠的废水处理方法，其特征在于：步骤(2)所述的氯化钠工业盐副产品含水量≤8%。
5.根据权利要求3所述的含氯化钠的废水处理方法，其特征在于：步骤(1)中三效蒸发装置的一效加热器的蒸汽压力0.35MPa，一、二、三效蒸发器的蒸发温度分别为100-110℃、85-95℃、65-75℃，真空度分别为-0.02-0MPa、-0.05--0.06MPa及-0.08--0.09 MPa。
说明书
一种含氯化钠的废水的处理系统及其处理方法
(一) 技术领域
本发明涉及废水处理技术领域，特别涉及一种含氯化钠的废水的处理系统及其处理方法。
(二) 背景技术
含氯化钠的废水的排放会造成环境污染，若是废水中氯化钠含量高还会造成资源浪费。
(三) 发明内容
本发明提供了一种避免环境污染、资源浪费的含氯化钠的废水的处理系统及其处理方法。
本发明是通过如下技术方案实现的：
一种含氯化钠的废水的处理系统，包括结晶离心分离系统，其特殊之处在于：该结晶离心分离系统包括依次连接的旋流器、稠厚器及离心机，旋流器与一用于浓缩含氯化钠的废水的三效蒸发装置连接。

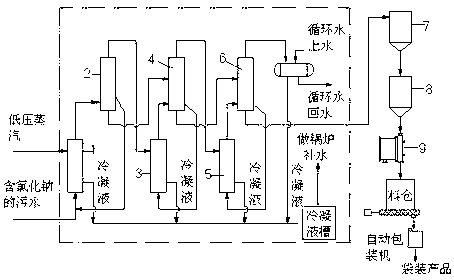

本发明的含氯化钠的废水的处理系统，三效蒸发装置包括依次连接的第一效蒸发装置、第二效蒸发装置、第三效蒸发装置，第一效蒸发装置包括一效加热器、一效蒸发器，第二效蒸发装置包括二效加热器、二效蒸发器，第三效蒸发装置包括三效加热器、三效蒸发器，一效加热器与一效蒸发器、二效加热器与二效蒸发器、三效加热器与三效蒸发器均通过安装强制循环泵连通，含氯化钠的废水进入一效加热器，含氯化钠的废水浓缩并产生蒸汽，蒸汽经一效蒸发器进入二效加热器，大部分被浓缩过的含氯化钠的废水也进入用于二效加热器，在蒸汽的作用下浓缩，部分被浓缩过的含氯化钠的废水在强制循环泵的作用下循环蒸发，含氯化钠的废水依此通过三效加热器、三效蒸发器加热浓缩。
本发明的含氯化钠的废水处理方法，其特殊之处在于：包括以下步骤：
(1)浓缩：含氯化钠的废水进入三效蒸发装置进行浓缩得到浓缩母液;
(2)分离：浓缩母液进入旋流器进行固液两相分离，得到轻组分、重组分，旋流器溢流口排出的轻组分送入三效蒸发装置再次蒸发浓缩，重组分则流入稠厚器得到浓盐水，该浓盐水送入离心机离心分离得到氯化钠工业盐副产品。
本发明的含氯化钠的废水处理方法，步骤(2)所述的氯化钠工业盐副产品含水量≤8%，送至产品料仓，在螺旋输送机及星形给料器的共同作用下送入自动包装机进行包装，袋装产品规格25kg/袋。
本发明的含氯化钠的废水处理方法，步骤(1)中三效蒸发装置的一效加热器的蒸汽压力0.35MPa，一、二、三效蒸发器的蒸发温度分别为100-110℃、85-95℃、65-75℃，真空度分别为-0.02-0MPa、-0.05--0.06MPa及-0.08--0.09 Mpa，三效蒸发装置排出的浓缩母液氯化钠浓度为50%。
本发明的有益效果：因地制宜实施废水资源化再生利用工程，不仅可实现废水零排放，降低含盐废水排放对当地地表水体及农业生产产生的负面影响，而且还可回收大量的蒸汽冷凝液及氯化钠，可实现经济效益和环保效益双赢的目标;本工艺采用“三效蒸发+结晶离心分离”组合工艺对含盐废水进行深度处理，该工艺具有技术成熟，运行稳定可靠等特点，在高盐废水治理工程中有着较为广阔的应用前景;三效蒸发装置为负压浓缩蒸发，后效蒸发器可利用前效蒸汽器闪蒸出的二次蒸汽对废水进行盐、水分离，可大量的减少生蒸汽的消耗量，进而降低运行费用。
