申请日2013.11.13
公开(公告)日2014.04.16
IPC分类号H05B6/80; C02F11/12; C02F11/18
摘要
本实用新型公开一种隧道式微波加热器，包括通过波导连接的微波发生器和箱形微波谐振腔，所述微波谐振腔中沿长度方向贯设有介质管。本实用新型还公开一种微波辐射污泥处理设备，包括前述的隧道式微波加热器，还包括与所述隧道式微波加热器的介质管的入口连接的污泥前处理系统以及与所述隧道式微波加热器的介质管的出口连接的污泥后处理系统。本实用新型利用简单的结构就能实现连续微波辐射处理，尤其可以应用于污泥处理，可实现污泥的连续处理，有效提高污泥的脱水特性。
权利要求书

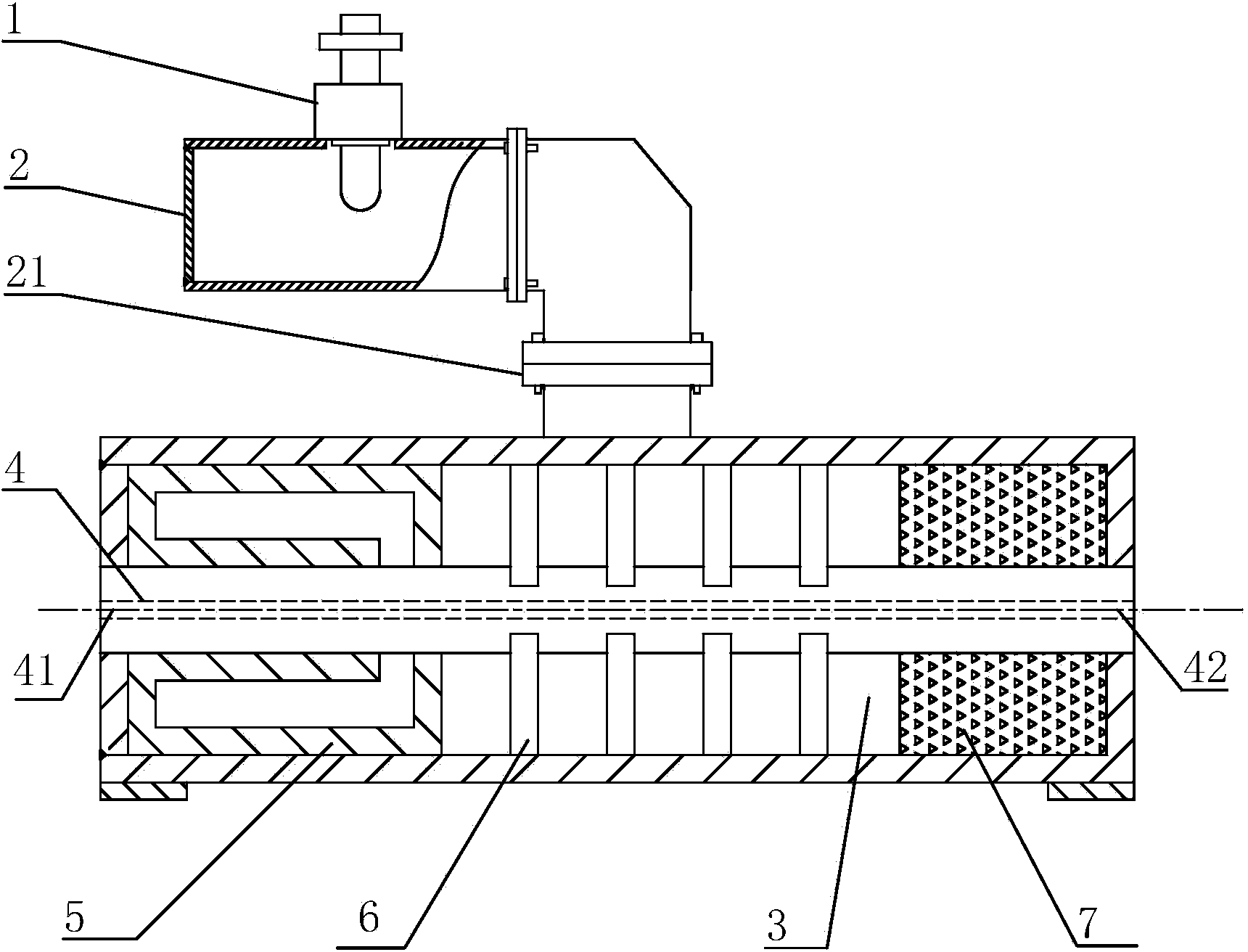

1.一种隧道式微波加热器，其特征在于，包括通过波导连接的微 波发生器和箱形微波谐振腔，所述微波谐振腔中沿长度方向贯设有介 质管。
2.如权利要求1所述的隧道式微波加热器，其特征在于，所述微 波谐振腔的前段和/或末段设有漏能抑制器。
3.如权利要求1所述的隧道式微波加热器，其特征在于，所述微 波谐振腔的中段设有衰减器。
4.如权利要求3所述的隧道式微波加热器，其特征在于，所述衰 减器为梳状型抑制片。
5.如权利要求1所述的隧道式微波加热器，其特征在于，所述微 波谐振腔的末段设有固态微波吸收材料。
6.如权利要求1所述的隧道式微波加热器，其特征在于，所述波 导为1/2波导波长终端短路波导，和/或所述波导内设有高次模抑制件。
7.如权利要求1所述的隧道式微波加热器，其特征在于，所述微 波谐振腔内设有功率馈口。
8.如权利要求7所述的隧道式微波加热器，其特征在于，所述功 率馈口设置在功率馈口分布板上，所述功率馈口分布板安装在所述微 波谐振腔的顶壁和/或侧壁上。
9.一种微波辐射污泥处理设备，其特征在于，包括如权利要求1 至8中任一项所述的隧道式微波加热器，还包括与所述隧道式微波加 热器的介质管的入口连接的污泥前处理系统以及与所述隧道式微波加 热器的介质管的出口连接的污泥后处理系统。
10.如权利要求9所述的微波辐射污泥处理设备，其特征在于， 所述污泥前处理系统包括沉淀池，和/或所述污泥后处理系统包括机械 脱水装置。
说明书
隧道式微波加热器及微波辐射污泥处理设备
技术领域
本实用新型涉及隧道式微波加热器及微波辐射污泥处理设备。
背景技术
随着中国环境治理力度的加大，污泥处理能力的提高，国内污水 处理厂大幅增加。在城市污水和工业废水的处理过程中，现在通行的污水处理技术是通过微生物的代谢作用及物理化学方法，将污水中的 污染物大量转移到剩余污泥中，其实质是污染物的相转移，可以说， 污泥就是浓缩的污染物质。城市污泥实际上是由污水中的悬浮物、微 生物、微生物所吸附的有机物以及微生物代谢活动产物所形成的聚集， 一般是介于液体和固体之间的浓稠物，可以用泵输送，但难以用沉降 方法进行固液分离。我国城市污水处理厂污泥处理起步较晚，全国现 有污水处理设施中有污泥稳定处理设施的还不到1/4，处理工艺和配套 设备较为完善的还不到1/10，机械脱水效率不高
随着微波领域的不断延伸，微波处理污泥作为先进的预处理污泥 手段，应用到污泥处理过程中。污水污泥的处理在城市污水处理领域 越来越受到关注，由于水是吸收微波最好的介质，微波处理技术具有 节能高效、均匀加热、常规加热、降解有机物、低温杀菌的特性，特 别是低温杀菌提供了一种能够较多保持污泥营养成分的加热杀菌方 法，顺应了污泥农用的发展趋势。
目前国内关于微波应用于污泥调质的研究，大多限于间歇性处理， 而关于连续性微波分离的研究较少，而在实际生产中，污水处理厂的 污泥是连续产生的，所需要的处理方式也应是连续式的，不宜使用间 歇式的处理系统。因此，迫切需要一种微波装置，既能实现连续微波 处理，又能改善污泥的脱水特性，提高污泥的脱水效率。
实用新型内容
本实用新型实施例所要解决的技术问题在于，提供一种隧道式微 波加热器，使得能实现连续微波辐射处理，有效提高微波辐射效果， 尤其可以应用于污泥处理，还提供了包括上述隧道式微波加热器的微 波辐射污泥处理设备。
为解决上述技术问题，本实用新型实施例提供一种隧道式微波加 热器，包括通过波导连接的微波发生器和箱形微波谐振腔，所述微波 谐振腔中沿长度方向贯设有介质管。
作为优选，所述微波谐振腔的前段和/或末段设有漏能抑制器。
作为优选，所述微波谐振腔的中段设有衰减器。
作为进一步的优选，所述衰减器为梳状型抑制片。
作为优选，所述微波谐振腔的末段设有固态微波吸收材料。
作为优选，所述波导为1/2波导波长终端短路波导，和/或所述波导 内设有高次模抑制件。
作为优选，所述微波谐振腔内设有功率馈口。
作为进一步的优选，所述功率馈口设置在功率馈口分布板上，所 述功率馈口分布板安装在所述微波谐振腔的顶壁和/或侧壁上。
本实用新型实施例还提供一种微波辐射污泥处理设备，包括前述 的隧道式微波加热器，还包括与所述隧道式微波加热器的介质管的入 口连接的污泥前处理系统以及与所述隧道式微波加热器的介质管的出 口连接的污泥后处理系统。
作为优选，所述污泥前处理系统包括沉淀池，和/或所述污泥后处 理系统包括机械脱水装置。
本实用新型至少具有以下有益效果：利用简单的结构就能实现连 续微波辐射处理，尤其可以应用于污泥处理，可实现污泥的连续处理， 有效提高污泥的脱水特性。
