申请日2012.12.24
公开(公告)日2013.08.07
IPC分类号B09B1/00; C02F3/02
摘要
一种用于垃圾填埋场好氧修复的渗滤液回灌装置，涉及固体废物治理领域。本实用新型装置包括依次连接的收集管、抽液管、抽液风机、储液罐、注液风机、注液管、温度传感器、湿度传感器、气体成分传感器、控制装置。垃圾填埋场底部的渗滤液通过收集管，进入抽液管，抽液管通过抽液风机与储液罐顶部相连，储液罐底部通过注液风机与注液管相连，温度传感器、湿度传感器和气体成分传感器通过第一控制电缆与控制装置相连，控制装置通过第二控制电缆与注液风机相连。本实用新型一方面充分利用渗滤液中的各种微生物和水分，加速垃圾中有机物的降解;另一方面，省去垃圾填埋场的渗滤液处置装置，大大节省了设备投资。
权利要求书

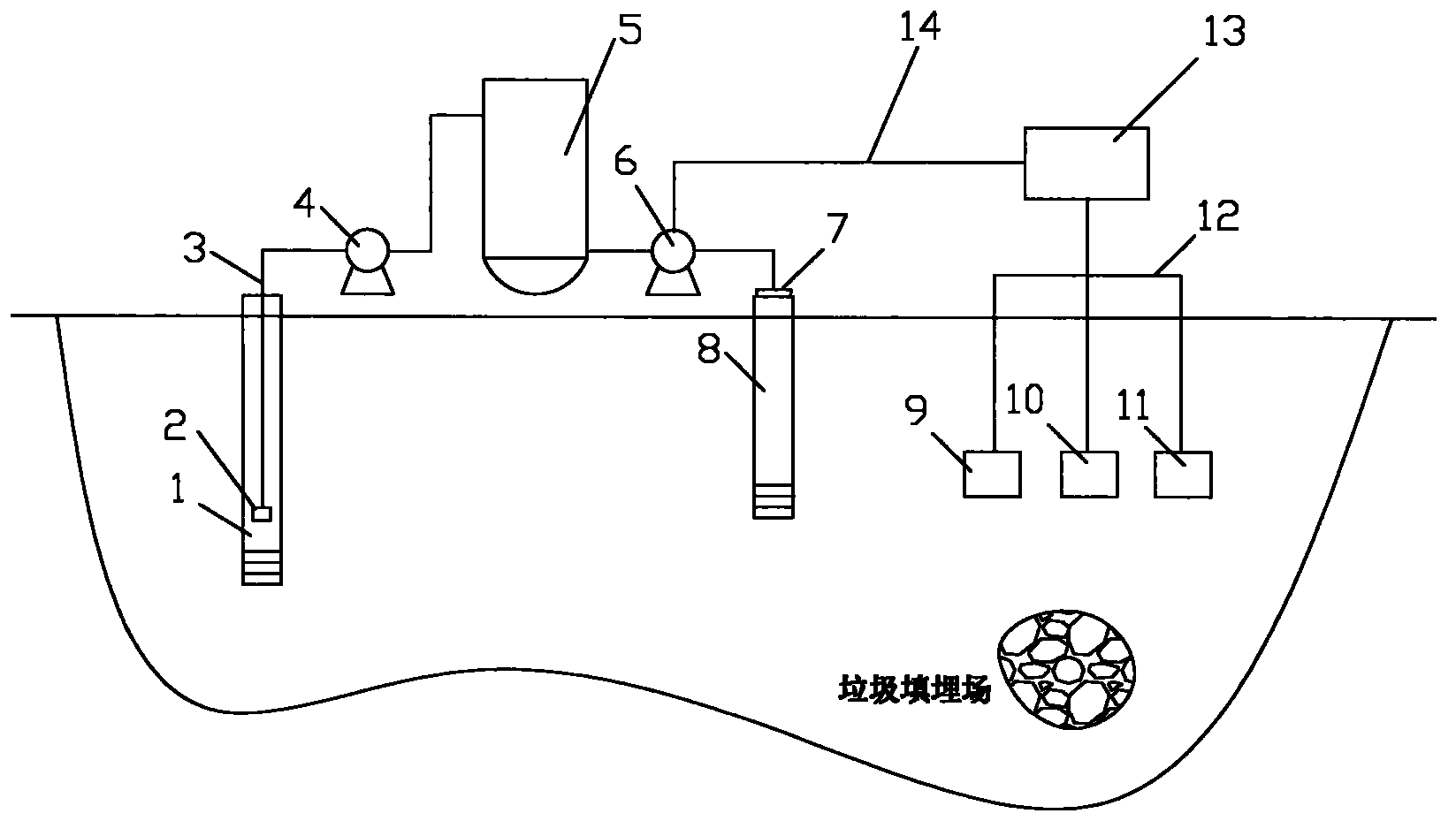

1.一种用于垃圾填埋场好氧修复的渗滤液回灌装置，其特征在于，它包括依次连接的收集管(1)、抽液管(3)、抽液风机(4)、储液罐(5)、注液风机(6)、注液管(8)、温度传感器(9)、湿度传感器(10)、气体成分传感器(11)、控制装置(12)，垃圾填埋场底部的渗滤液通过收集管(1)，经过抽液管入口(2)进入抽液管(3)，抽液管(3)通过抽液风机(4)与储液罐(5)顶部相连，储液罐(5)底部通过注液风机(6)与注液管入口(7)相连，注液管入口(7)与注液管(8)相连，温度传感器(9)、湿度传感器(10)和气体成分传感器(11)通过第一控制电缆(12)与控制装置(13)相连，控制装置(13)通过第二控制电缆(14)与注液风机(6)相连。
2.根据权利要求1所述的一种用于垃圾填埋场好氧修复的渗滤液回灌装置，其特征在于，收集管(1)距离管底端1～3米范围内均匀开孔，孔径为5mm。
3.根据权利要求1所述的一种用于垃圾填埋场好氧修复的渗滤液回灌装置，其特征在于，注液风机(6)为变频风机，开关和转速由控制装置(13)通过第二控制电缆(14)自动控制。
说明书
一种用于垃圾填埋场好氧修复的渗滤液回灌装置
技术领域
本实用新型涉及固体废物治理领域，特别是一种用于垃圾填埋场好氧修复的渗滤液回灌装置。
背景技术
随着人们生活水平的提高，垃圾特别是生活垃圾产生量越来越大，垃圾污染问题日益突出。在我国主要的生活垃圾处理方式中，填埋处理量为85%，焚烧处理量为10%，堆肥处理量为5%。可以看出，在相当长的一段时间内，垃圾填埋处理仍然是我国生活垃圾的主要处理方式。
垃圾填埋场作为填埋垃圾的地方，占用了大量宝贵的耕地，同时垃圾中有机物缓慢降解过程中，产生大量的垃圾渗滤液，这种渗滤液会严重污染垃圾填埋场周边地下水环境。传统上，垃圾填埋场完全达到无害化稳定化，一般需要50年以上的时间。因此垃圾填埋场的污染特征将长期存在。
国外发达国家进行了垃圾填埋场快速无害化稳定化研究，取得了一些成果，一般认为，采用垃圾填埋场好氧修复技术，可以加速垃圾中有机物的降解，可以使垃圾填埋场填埋垃圾的稳定化周期从50年缩短为2至3年左右。因此垃圾好氧修复技术具有广阔的应用前景。但在我国垃圾填埋场好氧修复技术研究刚刚起步，一些高校及科研单位开展了相关研究和实验，但技术均不够成熟、未能投入商业化应用。
此外在我国，生活垃圾产生的渗滤液，国家规定必须收集处理，但生活垃圾渗滤液处理工艺复杂，技术还不够成熟，投资高。
发明内容
针对上述现有技术中的不足，本实用新型的目的是提供一种用于垃圾填埋场好氧修复的渗滤液回灌装置。在利用好氧修复技术修复垃圾填埋场过程中，将垃圾渗滤液回灌到垃圾填埋场中。一方面充分利用渗滤液中的各种微生物和水分，加速垃圾中有机物的好氧降解，加速垃圾填埋场快速修复过程;另一方面，也可以省去一般垃圾填埋场的渗滤液处置装置，大大节省了设备投资和占地。
为了达到上述发明目的，本实用新型的技术方案以如下方式实现：
一种用于垃圾填埋场好氧修复的渗滤液回灌装置，其结构特点是，它包括依次连接的抽液管、抽液风机、储液罐、注液风机、注液管、温度传感器、湿度传感器、气体成分传感器和控制装置。
垃圾填埋场产生的渗滤液，通过深入其底部的抽液管，由抽液风机抽入到储液罐中。注液风机将储液罐中的垃圾渗滤液抽出，经过注液口进入注液管，由注液管底部扩散到垃圾填埋场上部。设置于垃圾填埋场内的温度传感器、湿度传感器和气体成分传感器，将垃圾填埋场主要参数反馈到控制装置，控制装置控制注液风机的开关和转速，，促进垃圾填埋场好氧修复过程。
与现有技术比较，本实用新型的优点在于：
(1)由于垃圾填埋场的好氧修复需要微生物和水分的参与，而 垃圾渗滤液虽然含有这些物质，但沉淀于垃圾填埋场底部，通过抽液液风机和注液风机将垃圾渗滤液 注入到垃圾填埋场顶部，可以有利于有机物实现快速好氧降解，大大缩短了垃圾填埋场稳定化所需要时间。
(2)省去一般垃圾填埋场的渗滤液处置装置，大大节省投资和设备占地面积。
(3)通过传感器收集垃圾填埋场温度、湿度、气体成分等关键参数，控制装置根据参数，自动控制渗滤液的回灌量，使有机物好氧降解，处于最佳反应区间。
(4)通过种用于垃圾填埋场好氧修复的渗滤液回灌装置，对解决我国垃圾填埋场占用土地和污染周边环境的问题，具有战略意义。
下面结合附图和具体实施方式对本实用新型作进一步说明。
