申请日2012.10.23
公开(公告)日2013.05.08
IPC分类号C02F11/14; C02F11/12
摘要
本实用新型公开了一种污泥脱水处理成套装置，包括污泥进料系统、絮凝剂投配系统、污泥脱水主机、脱水污泥输送系统和电控系统，所述污泥脱水主机采用大长径比卧螺离心机，所述污泥进料系统和絮凝剂投配系统通过电控系统控制分别连接卧螺离心机入口，卧螺离心机出口连接脱水污泥输送系统，所述污泥进料系统入口连接预浓缩污泥池;本实用新型的卧螺离心机长径比大，转速高，整个处理过程中对污泥的切割粉碎、进料、排泥、输送，絮凝剂的投加，以及对整个系统运行状况的监控，均由PLC+PC机的控制系统实施，该成套装置作为全自动化的成套操作单元，其结构设施简单，工作稳定以及效率高。
权利要求书
1.一种污泥脱水处理成套装置，包括污泥进料系统、絮凝剂投配系统、污泥脱水主机、脱水污泥输送系统和电控系统，其特征在于：所述污泥脱水主机采用大长径比卧螺离心机，所述污泥进料系统和絮凝剂投配系统通过电控系统控制分别连接卧螺离心机入口，卧螺离心机出口连接脱水污泥输送系统，所述污泥进料系统入口连接预浓缩污泥池。
2.根据权利要求1所述的污泥脱水处理成套装置，其特征在于：所述污泥进料系统包括污泥切割机、污泥进料泵与电磁流量计，所述预浓缩污泥池、污泥切割机与污泥进料泵通过管道依次连接，所述电磁流量计设于污泥进料泵与卧螺离心机之间管道上。
3.根据权利要求1所述的污泥脱水处理成套装置，其特征在于：所述絮凝剂投配系统包括加药装置与加药泵，加药装置与加药泵通过管道依次连接至卧螺离心机入口，并在加药泵与卧螺离心机之间管道处开设注水装置。
4.根据权利要求3所述的污泥脱水处理成套装置，其特征在于：所述加药装置上开设药料入口与注水入口，并在加药装置内设置螺杆搅拌器。
5.根据权利要求1所述的污泥脱水处理成套装置，其特征在于：所述脱水污泥输送系统采用无轴螺旋输送机作为本新型主要输送方式。
6.根据权利要求1所述的污泥脱水处理成套装置，其特征在于：所述电控系统为PLC+PC自动电气控制系统。
说明书
一种污泥脱水处理成套装置
技术领域
本实用新型涉及一种环保装置，特别涉及一种污泥脱水处理成套装置。
背景技术
污泥是污水处理厂以及污水站污水处理后的必然产物，未经过很好处理处置的污泥进入环境后，将会直接给水体和大气带来二次污染，对生态环境和人类的活动也将构成了严重的威胁。因此，污泥在处理上是非常慎重的，一般污水经过沉淀处理后会产生大量污泥，即使经过浓缩及消化处理，含水率仍高达96 %，体积很大，难以消纳处置，必须经过脱水处理，提高泥饼的含固率，以减少污泥堆置的占地面积。
污泥脱水机是一种连续运行的污泥处理设备，因出泥含水率较低工作运行稳定、具有耗能小、控制管理相对简单、维修方便等特点在工、矿山、污水处理行业得到了广泛的应用，它具有污泥脱水、污泥浓缩脱水一体化处理功能。
带式脱水机在生产运行中,影响网带均匀受力的因素较多，容易出现网带跑偏打折的现象而一旦网带出现折痕后，折痕处与污泥刮板频繁摩擦,容易出现过度磨损而撕裂，导致网带寿命大大缩短为企业带来较大经济损失。
因此，为了改进上述不足，有必要设计一种新型污泥脱水处理装置。
发明内容
本实用新型所要解决的技术问题是提供一种污泥脱水处理成套装置，污泥脱水主机采用大长径比卧螺离心机，具有转速高，工作稳定可靠等优点，整个处理过程中对污泥的切割粉碎、进料、排泥、输送，絮凝剂的投加，以及对整个系统运行状况的监控，均由PLC+PC机的控制系统操作。

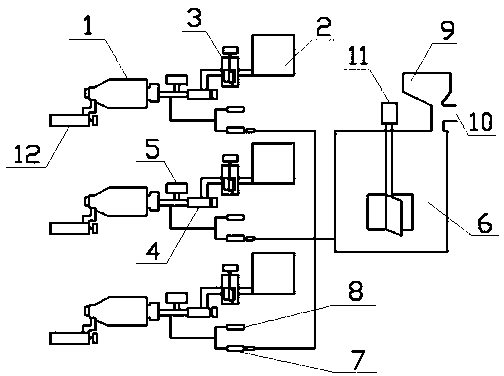

本实用新型是通过以下技术方案来实现的：一种污泥脱水处理成套装置，包括污泥进料系统、絮凝剂投配系统、污泥脱水主机、脱水污泥输送系统和电控系统，所述污泥脱水主机采用大长径比卧螺离心机，所述污泥进料系统和絮凝剂投配系统通过电控系统控制分别连接卧螺离心机入口，卧螺离心机出口连接脱水污泥输送系统，所述污泥进料系统入口连接预浓缩污泥池。
作为优选的技术方案，所述污泥进料系统包括污泥切割机、污泥进料泵与电磁流量计，所述预浓缩污泥池、污泥切割机与污泥进料泵通过管道依次连接，所述电磁流量计设于污泥进料泵与卧螺离心机之间管道上。
作为优选的技术方案，所述絮凝剂投配系统包括加药装置与加药泵，加药装置与加药泵通过管道依次连接至卧螺离心机入口，并在加药泵与卧螺离心机之间管道处开设注水装置。
作为优选的技术方案，所述加药装置上开设药料入口与注水入口，并在加药装置内设置螺杆搅拌器。
作为优选的技术方案，所述脱水污泥输送系统采用无轴螺旋输送机作为本新型主要输送方式。
作为优选的技术方案，所述电控系统为PLC+PC自动电气控制系统。
本实用新型污泥脱水处理成套装置的有益效果是：卧螺离心机长径比大，转速高，整个处理过程中对污泥的切割粉碎、进料、排泥、输送，絮凝剂的投加，以及对整个系统运行状况的监控，均由PLC+PC机的控制系统实施，该成套装置作为全自动化的成套操作单元，其结构设施简单，工作稳定以及效率高。
