申请日2013.03.06
公开(公告)日2013.08.14
IPC分类号C02F101/20; C02F1/28
摘要

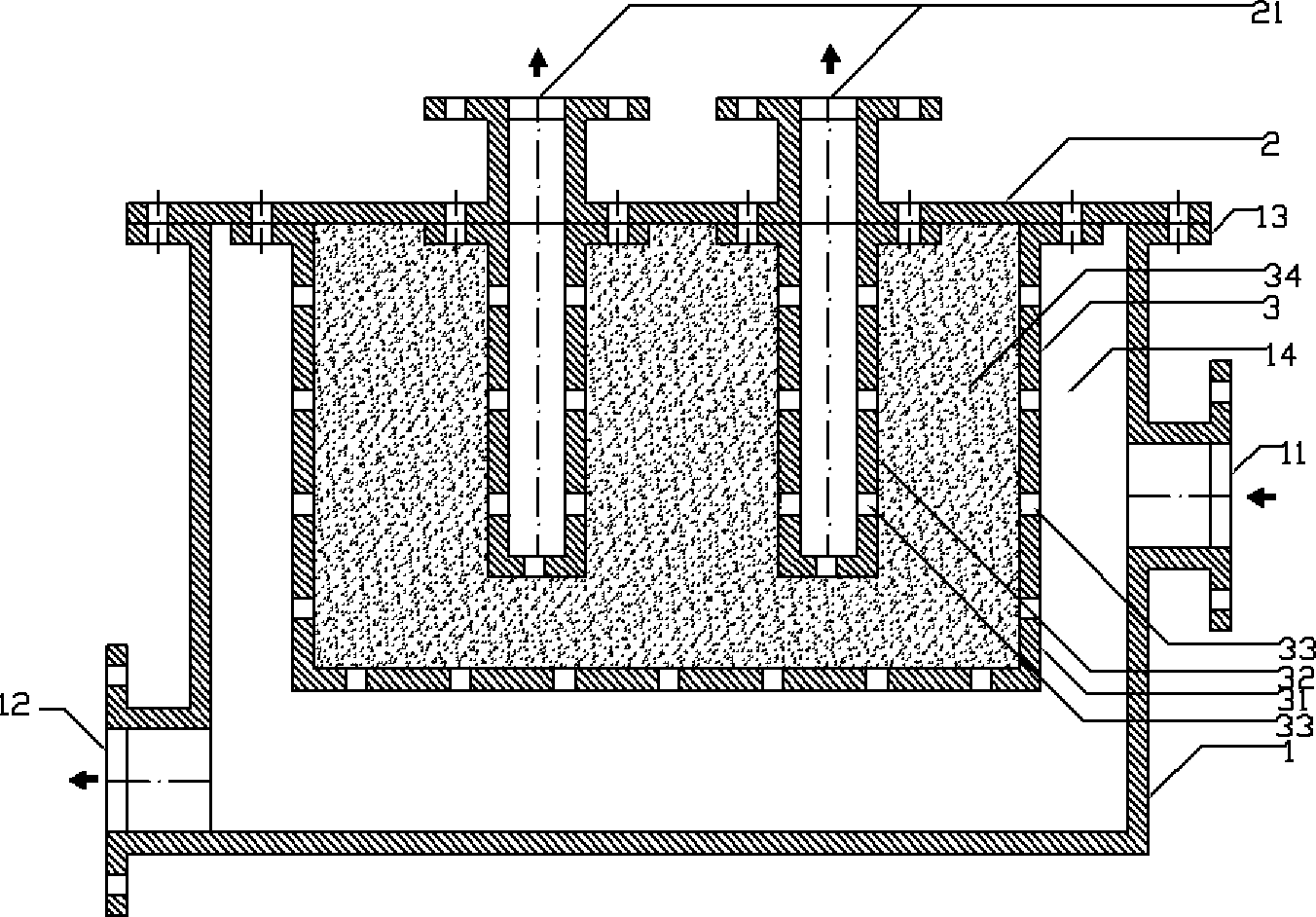

本实用新型提供了一种污水重金属离子吸附钝化过滤装置，包括壳体 1 、盖体 2 及滤芯 3 组成，壳体 1 包括污水进口 11 及排渣口 12 ，壳体 1 顶部 13 与所述盖体 2 连接构成污水室 14 ;所述滤芯 3 包含外壳 31 和内部的净水收集管 32 ，外壳 31 和净水收集管 32 壁上开有孔 33 ，外壳 31 和净水收集管 32 之间充填滤料 34 ，外壳 31 与所述盖体 2 连接并使所述滤芯 3 深入到所述污水室 14 内，净水收集管 32 一端与所述盖体 2 上的净水出口 21 相连，另一端密闭并开有孔 33 。 污水由污水进口 11 进入污水室 14 ，固体大颗粒逐渐沉降到底部，通过排渣口 12 定期排渣，污水通过孔 33 进入滤芯，重金属离子被滤料 34 吸附钝化，净水通过孔 33 进入净水收集管 32 ，通过盖体 2 上的净水出口 21 排出。
权利要求书
1.一种污水重金属离子吸附钝化过滤装置，包括壳体(1)，盖体(2)及滤芯(3)组成，其特征在于，所述壳体(1)设置有污水进口(11)及排渣口(12)，壳体(1)顶部(13)与所述盖体(2)连接构成污水室(14);所述滤芯(3)包含外壳(31)和内部的净水收集管(32)，外壳(31)和净水收集管(32)壁上开有孔(33)，外壳(31)和净水收集管(32)之间充填滤料(34)，外壳(31)与所述盖体(2)连接并使所述滤芯(3)深入到所述污水室(14)内，净水收集管(32)一端与所述盖体(2)上的净水出口(21)相连，另一端密闭并开有孔(33)。
2.根据权利要求1所述的污水重金属离子吸附钝化过滤装置，其特征在于，所述壳体(1)上部为圆筒形(15)，下部为倒圆台形(16)，污水进口(11)开在圆筒形(15)的中部，污水以切线方向进入壳体(1)，排渣口(12)开在倒圆台形(16)的底部。
3.根据权利要求1所述的污水重金属离子吸附钝化过滤装置，其特征在于，所述滤芯(3)的外壳(31)的上部为圆筒形，下部为倒圆台形。
4.根据权利要求1—3中任一项所述的污水重金属离子吸附钝化过滤装置，其特征在于，所述净水收集管(32)位于滤芯(3)的中心位置。
说明书
一种污水重金属离子吸附钝化过滤装置
技术领域
本实用新型涉及污水净化设备领域，特别是涉及一种污水重金属离子吸附钝化过滤装置。
背景技术
现代工业化社会每天产生大量的生活及工业污水需要处理。现有污水处理技术可以将污水初步处理成为中水。中水进一步净化需要经膜技术处理，产物为净水及浓缩污水，浓缩污水含有高浓度的重金属离子需要进一步处理。
现有技术处理重金属污水一般采用化学反应沉淀+板框过滤技术，如专利号：97249902.4及01216790.8公开了两种沉淀过滤装置。现有技术存在以下不足：1设备复杂、故障率高;2过滤面积小;3板框除渣作业拆装费工费时;4重金属泥渣构成二次污染。
发明内容
本实用新型针对现有技术中存在的上述缺陷，提供一种污水重金属离子吸附钝化过滤装置，可以有效地吸附钝化过滤污水中的重金属离子。本实用新型管道式密闭处理污水，滤料更换方便，滤料中吸附的重金属离子得到钝化，不产生二次污染。
为了实现上述目的，本实用新型提供如下技术方案：
一种污水重金属离子吸附钝化过滤装置，包括壳体1、盖体2及滤芯3，其特征在于，所述壳体1设置有污水进口11及排渣口12，壳体1顶部13与所述盖体2连接构成污水室14;所述滤芯3包含外壳31和内部的净水收集管32，外壳31和净水收集管32壁上开有孔33，外壳31和净水收集管32之间充填滤料34，外壳31与所述盖体2连接并使所述滤芯3深入到所述污水室14内，净水收集管32一端与所述盖体2上的净水出口21相连，另一端密闭并开有孔33。
优选地，所述壳体1上部为圆筒形15，下部为倒圆台形16，污水进口11开在圆筒形15的中部，污水以切线方向进入壳体1，排渣口12开在倒圆台形16的底部。
优选地，所述滤芯3的外壳31的上部为圆筒形，下部为倒圆台形。
优选地，所述净水收集管32位于滤芯3的中心位置。
