申请日2013.01.16
公开(公告)日2013.07.17
IPC分类号G01N1/10
摘要

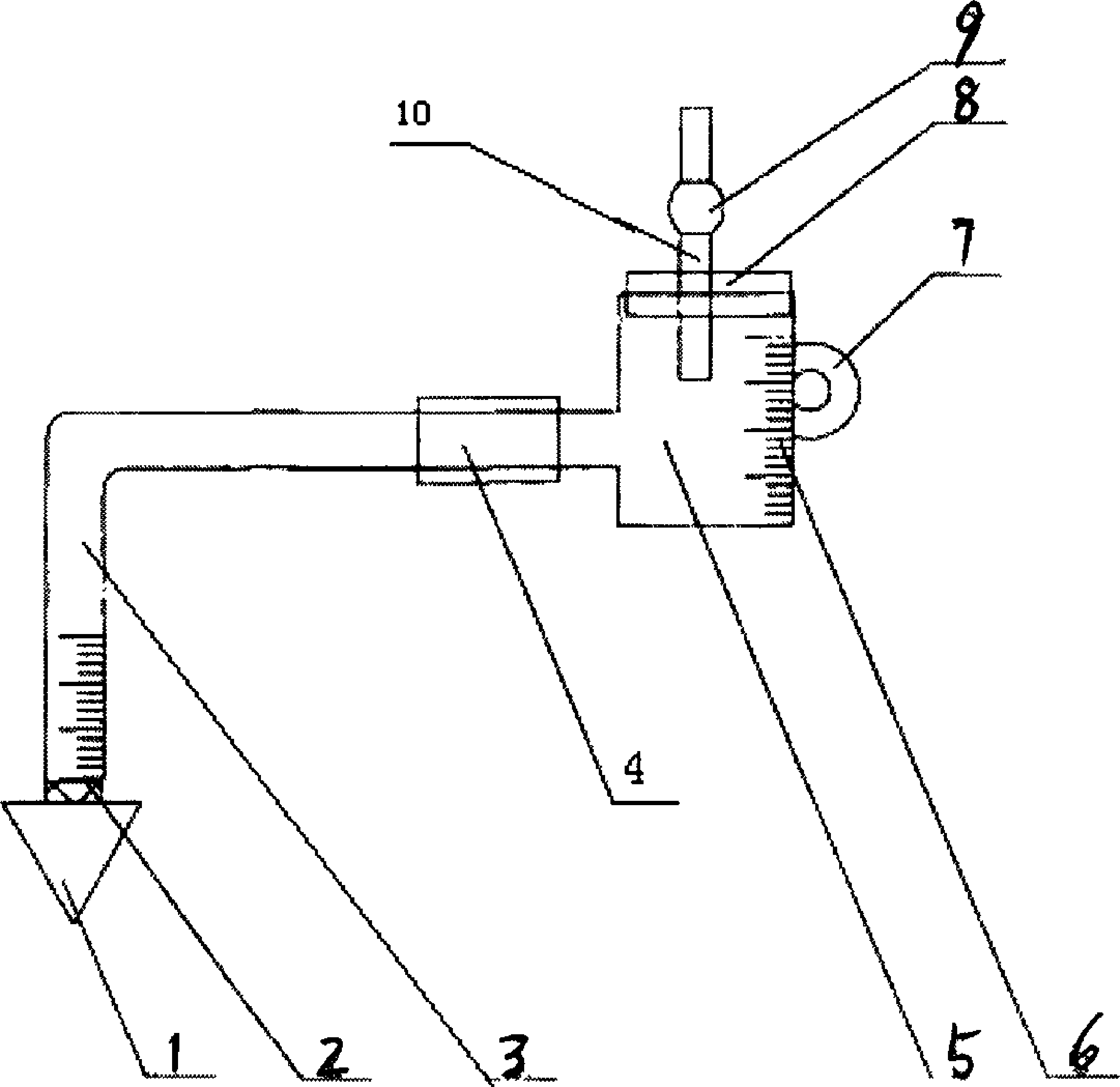

一种污水取样装置，包括连接管(3)、取液瓶(5)和虹吸球(10)，其不同之处在于所述的连接管(3)一端与取液头(1)固定连接，另一端通过套体(4)与取液瓶(5)活动连接，取液瓶(5)侧面固定连接把手(7)，表面设有刻度(6)，顶部活动连接橡胶塞(8)，橡胶塞(8)通过短管(10)与虹吸球(9)固定连接，连接管(3)和取液头(1)之间固定连接过滤网(2)，取液头(1)为锥形结构，连接管(3)表面设有刻度，因此，因此操作简单，使用方便，能够对不同深度的污水进行取样，还能测定污水池中泥水界面高度的污水采样装置，提高工作效率，适用于环境保护领域。
权利要求书
1.一种污水取样装置，由连接管(3)、取液瓶(5)和虹吸球(10) 组成，其特征在于所述的连接管(3)一端与取液头(1)固定连接，另一 端通过套体(4)与取液瓶(5)活动连接，取液瓶(5)侧面固定连接把手 (7)，表面设有刻度(6)，顶部活动连接橡胶塞(8)，橡胶塞(8)通过短 管(10)与虹吸球(9)固定连接，连接管(3)和取液头(1)之间固定连接 过滤网(2)，取液头(1)为锥形结构，连接管(3)表面设有刻度。
说明书
一种污水采样装置
技术领域：
本实用新型涉及一种采样装置，特别是一种污水采样装置。
背景技术：
目前在环境监测和水质处理中，需要对不同深度的水质采样，传 统的装置复杂，携带不方便，不能够方便的对不同深度的污水进行取 样，而且能够测定污水池中泥水界面高度。
发明内容：
本实用新型的目的就是要提供一种操作简单，使用方便，能够对 不同深度的污水进行取样，还能测定污水池中泥水界面高度的污水采 样装置。
本实用新型的目的是这样实现的：一种污水取样装置，由连接管、 取液瓶和虹吸球组成，其特征在于所述的连接管一端与取液头固定连 接，另一端通过套体与取液瓶活动连接，取液瓶侧面固定连接把手， 表面设有刻度，顶部活动连接橡胶塞，橡胶塞通过短管与虹吸球固定 连接，连接管和取液头之间固定连接过滤网，取液头为锥形结构，连 接管表面设有刻度。
本实用新型与现有技术相比具有以下优点：
由于采用连接管一端与取液头固定连接，另一端通过套体与取液 瓶活动连接，取液瓶侧面固定连接把手，表面设有刻度，顶部活动连 接橡胶塞，橡胶塞通过短管与虹吸球固定连接，连接管和取液头之间 固定连接过滤网，取液头为锥形结构，连接管表面设有刻度的结构形 式，因此操作简单，使用方便，能够对不同深度的污水进行取样，还 能测定污水池中泥水界面高度的污水采样装置，提高工作效率。
