申请日2012.10.18
公开(公告)日2013.05.15
IPC分类号B01D53/18
摘要
本实用新型涉及污水处理领域，尤其涉及一种污水臭气处理装置，包括罐体，其特征在于，所述罐体为平底立式，罐体的中部设有填料层，填料层的上方设有雾化喷淋装置，雾化喷淋装置与填料层之间设有清扫蒸汽入口，填料层的下方设有进气口，罐体的顶部设有出气口接负压装置，进气口下方的罐体上分别设有上液位传感器和下液位传感器，与下液位传感器相同标高处设有排液口。所述填料层厚度不少于3米。与现有技术相比，本实用新型的有益效果是：将填料湿式吸收法和细雾湿式吸收法相结合为一体，最大限度增加了气-液接触时间，从而提高对臭气分子的扑集效果，脱硫、脱氨效率90%以上，对多种水溶性恶臭分子均可达到很高的去除率。
权利要求书
1.一种污水臭气处理装置，包括罐体，其特征在于，所述罐体为平底立 式，罐体的中部设有填料层，填料层的上方设有雾化喷淋装置，雾化 喷淋装置与填料层之间设有清扫蒸汽入口，填料层的下方设有进气口 ，罐体的顶部设有出气口接负压装置，进气口下方的罐体上分别设有 上液位传感器和下液位传感器，与下液位传感器相同标高处设有排液 口。
2.根据权利要求1所述的一种污水臭气处理装置，其特征在于，所述填料 层厚度不少于3米。
3.根据权利要求1所述的一种污水臭气处理装置，其特征在于，所述雾化 喷淋装置上部的罐体内设有拱顶的挡水板。
说明书
一种污水臭气处理装置
技术领域
本实用新型涉及污水处理领域，尤其涉及一种污水臭气处理装置。
背景技术
在目前焦化污水处理中，污水中的气态污染物主要有氨、硫以及有机 废气等，气味恶臭，随着曝气等处理手段，使臭气挥发出来，强烈的 臭味不仅威胁现场工作人员的健康和安全，还对周边环境造成污染， 引起投拆。目前对恶臭的控制技术主要有吸收、吸附、氧化和燃烧等 ，其中吸收法中包括填料湿式吸收法、细雾湿式吸收法、活性炭吸收 法，另外还有生物滤池法和热氧化法等等。
发明内容
本实用新型的目的是提供一种污水臭气处理装置，将填料湿式吸收法 和细雾湿式吸收法相结合，提高对臭气分子的扑集效果。
为解决上述技术问题，本实用新型的技术方案是：

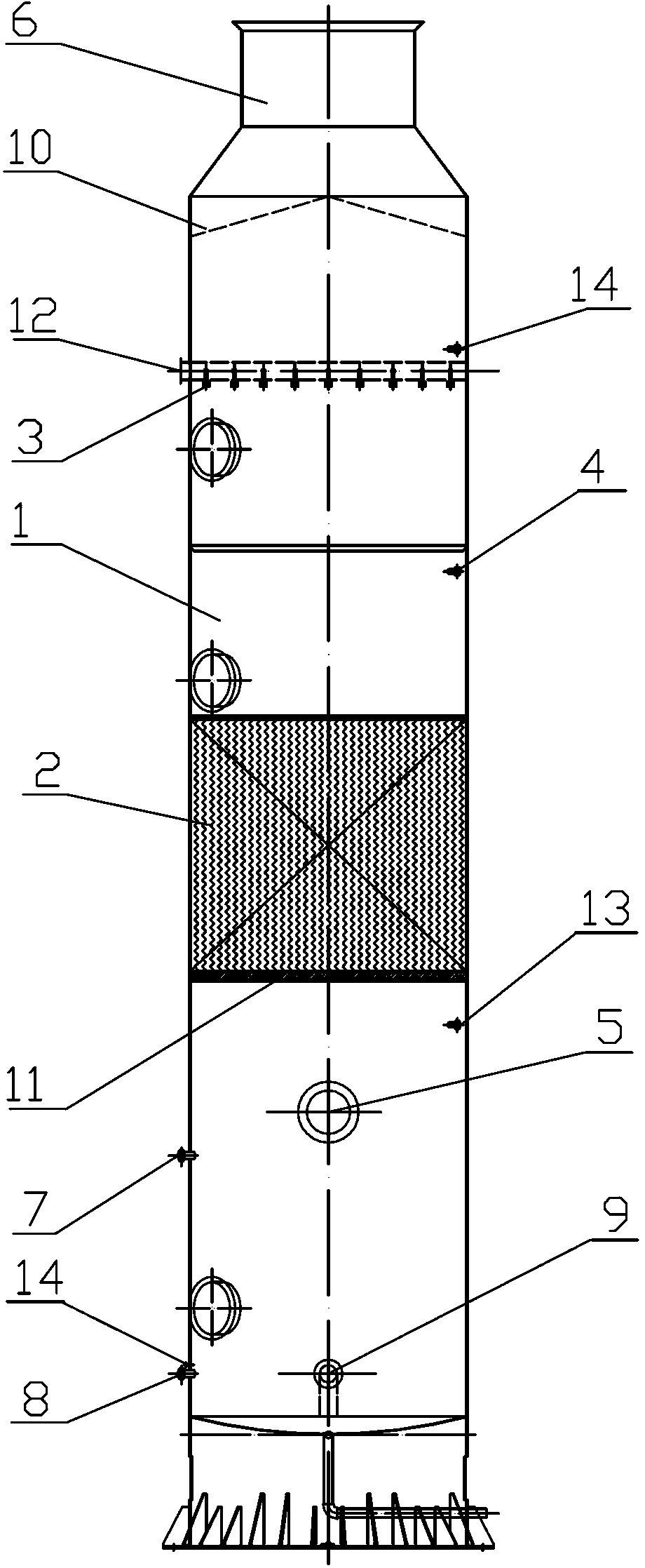

一种污水臭气处理装置，包括罐体，所述罐体为平底立式，罐体的中 部设有填料层，填料层的上方设有雾化喷淋装置，雾化喷淋装置与填 料层之间设有清扫蒸汽入口，填料层的下方设有进气口，罐体的顶部 设有出气口接负压装置，进气口下方的罐体上分别设有上液位传感器 和下液位传感器，与下液位传感器相同标高处设有排液口。
所述填料层厚度不少于3米。
所述雾化喷淋装置上部的罐体内设有拱顶的挡水板。
与现有技术相比，本实用新型的有益效果是：将填料湿式吸收法和细 雾湿式吸收法相结合为一体，最大限度增加了气-液接触时间，从而提 高对臭气分子的扑集效果，脱硫、脱氨效率90%以上，对多种水溶性恶 臭分子均可达到很高的去除率。
