申请日2013.01.14
公开(公告)日2014.01.15
IPC分类号E04B1/94; E03C1/122
摘要
本发明提供一种延烧防止装置，其安装于固定在建筑物的楼板上的废水配管上，不会将因废水流下而产生的振动传递到楼板上，并且施工容易。延烧防止装置安装于废水配管上的、下端连接部呈插口形状的不燃配管构件与上述下端连接部插入到可燃配管构件的呈接受口形状的上端连接部内的可燃配管构件之间的连接部分，该废水配管通过施工安装到建筑物上，用于使废水从高处向下流下。延烧防止装置由不燃材料来形成。延烧防止装置具有能够通过将不可燃配管构件的外周面向内侧按压来固定在不燃配管构件上的固定部、在包括连接部分的下端以及连接部分的下方的位置覆盖可燃配管构件的外周的主体部、配置在可燃配管构件的外周和主体部之间的热膨胀耐火材料。
权利要求书
1.一种延烧防止装置，由不燃材料形成，并安装于在废水配管上的不 燃配管构件与可燃配管构件之间的连接部分，所述不燃配管构件的下端连接 部呈插口形状，所述下端连接部插入到所述可燃配管构件的呈接受口形状的 上端连接部内而与所述可燃配管构件相连接，所述废水配管通过施工安装在 建筑物上，用于使废水从高处向下流下，
该延烧防止装置的特征在于，
该延烧防止装置具有：
固定部，其能够通过将所述不燃配管构件的外周面向内侧按压来固定在 所述不燃配管构件上;
主体部，其在包括所述连接部分的下端以及所述连接部分的下方的位置 覆盖所述可燃配管构件的外周;
热膨胀耐火材料，其配置在所述可燃配管构件的外周和所述主体部之 间。
2.如权利要求1所述的延烧防止装置，其特征在于，所述固定部在与 所述不燃配管构件的外周接触的部位具有朝内的齿。
3.如权利要求1或2所述的延烧防止装置，其特征在于，
所述固定部由多个分割体构成，所述分割体彼此以包围所述不燃配管构 件的外周的方式相连接，并向所述不燃配管构件的外周面按压。
4.一种废水配管结构，通过施工安装在建筑物上，用于使废水从高处 向下流下，
该废水配管结构的特征在于，
该废水配管结构具有：
不燃配管构件，其贯通设置在楼板上，并且该不燃配管构件的下端连接 部呈插口形状，
可燃配管构件，其上端连接部呈接受口形状，并且该上端连接部与所述 不燃配管构件的下端连接部相连接，
延烧防止装置，其由不燃材料形成，并具有主体部，该主体部覆盖位于 所述不燃配管构件和所述可燃配管构件的连接部分的所述可燃配管构件的 外周和位于所述连接部分的下方的所述可燃配管构件的外周，并且，在所述 可燃配管构件的外周和所述主体部之间配置有热膨胀耐火材料;
在所述不燃配管构件的下部连接部的外周形成有凹部或凸部，所述延烧 防止装置通过与所述凹部或所述凸部相卡合而被限制向下方移动。
5.如权利要求4所述的废水配管结构，其特征在于，所述延烧防止装 置具有将所述不燃配管构件的外周面向内侧按压的固定部。
6.如权利要求5所述的废水配管结构，其特征在于，所述固定部在与 所述不燃配管构件的外周接触的部位具有朝内的齿。
说明书
延烧防止装置及废水配管结构
技术领域
本发明涉及用于安装在废水配管上的延烧防止装置及废水配管结构，该 废水配管安装在建筑物中，用于使废水从高处向下流下。
背景技术
例如在公寓大楼中，楼板起到防火单元的作用，以防止在下层发生的火 灾延烧到其上层。用于使废水从最上层向下层流下的废水配管是用立管从上 下连接在各层上贯通楼板来配置的废水管接头而形成的。就该废水配管而 言，为了防止在下层发生的火灾经由贯通楼板的废水配管用的孔或废水配管 内而延烧至上层，以往，使用由铸铁或耐火双层管等不可燃材料制造的构件 作为废水配管的配管构件。
但是，由铸铁等金属材料制造的废水配管，存在增加建筑物的承受载荷 这样的问题。另外，由铸铁制造的管及耐火双层管均在工地上的加工性上具 有难点。
因此，提出了如下技术，作为固定于楼板上的废水管接头使用由不燃的 铸铁制造的接头，以在下层发生了火灾时关闭废水管接头的下端来防止火炎 进入废水管接头内，从而作为下层的立管能够使用轻量且加工性优良的由树 脂制造的配管(专利文献1)。
专利文献1：日本特开2008-208653号公报
在专利文献1中，公开了由不燃材料制造的废水管接头和连接到该废水 管接头的下部的由树脂制造的立管之间的各种组合。在这些组合中，在废水 管接头的下方连接具有接受口的立管，该接受口中插入了该废水管接头的下 部连接部即作为插口的直管，并且，针对使保持用于在废水管接头的下端关 闭管路的热膨胀耐火材料的延烧防止构件支撑在楼板上的方式(专利文献1、 图5)，质疑存在因流下的废水而产生的废水配管的振动经由延烧防止构件 而传递到楼板的可能性。另外，在将延烧防止构件事后安装到已设的废水配 管上的情况下，有可能导致用于使延烧防止构件支撑到楼板上的施工作业变 得繁杂。
发明内容
本发明是鉴于上述问题而做出的，其目的在于，提供一种延烧防止装置 及废水配管结构，在该延烧防止装置安装在废水配管上的不燃配管构件和可 燃配管构件的连接部分上时，不会使因废水的流下而产生的延烧防止装置的 振动经由固定在楼板上的支持部而传递到楼板，并且不需要在楼板进行施工 作业，下部连接部为直管的插口形状的不燃配管构件固定在建筑物的楼板 上，并且朝向楼板的下方突出的直管插入到作为立管的可燃配管构件的上端 的接受口中而与可燃配管构件连接。
本发明的延烧防止装置，安装于废水配管上的、下端连接部呈插口形状 的不燃配管构件与上述下端连接部插入到可燃配管构件的呈接受口形状的 上端连接部内而连接的可燃配管构件之间的连接部分，该废水配管通过施工 安装到建筑物上，用于使废水从高处向下流下。延烧防止装置由不燃材料来 形成。
延烧防止装置具有能够通过将不燃配管构件的外周面向内侧按压来固 定在不燃配管构件上的固定部、在包括连接部分的下端以及连接部分的下方 的位置覆盖可燃配管构件的外周的主体部、配置在可燃配管构件的外周和主 体部之间的热膨胀耐火材料。
优选地，固定部在与不燃配管构件的外周接触的部位具有朝内的齿。
固定部包括多个分割体，并且，分割体彼此以包围连接不燃配管构件的 外周的方式向连接，并向不燃配管构件的外周面按压。
本发明的废水配管结构通过施工安装在建筑物上，用于使废水从高处向 下流下。

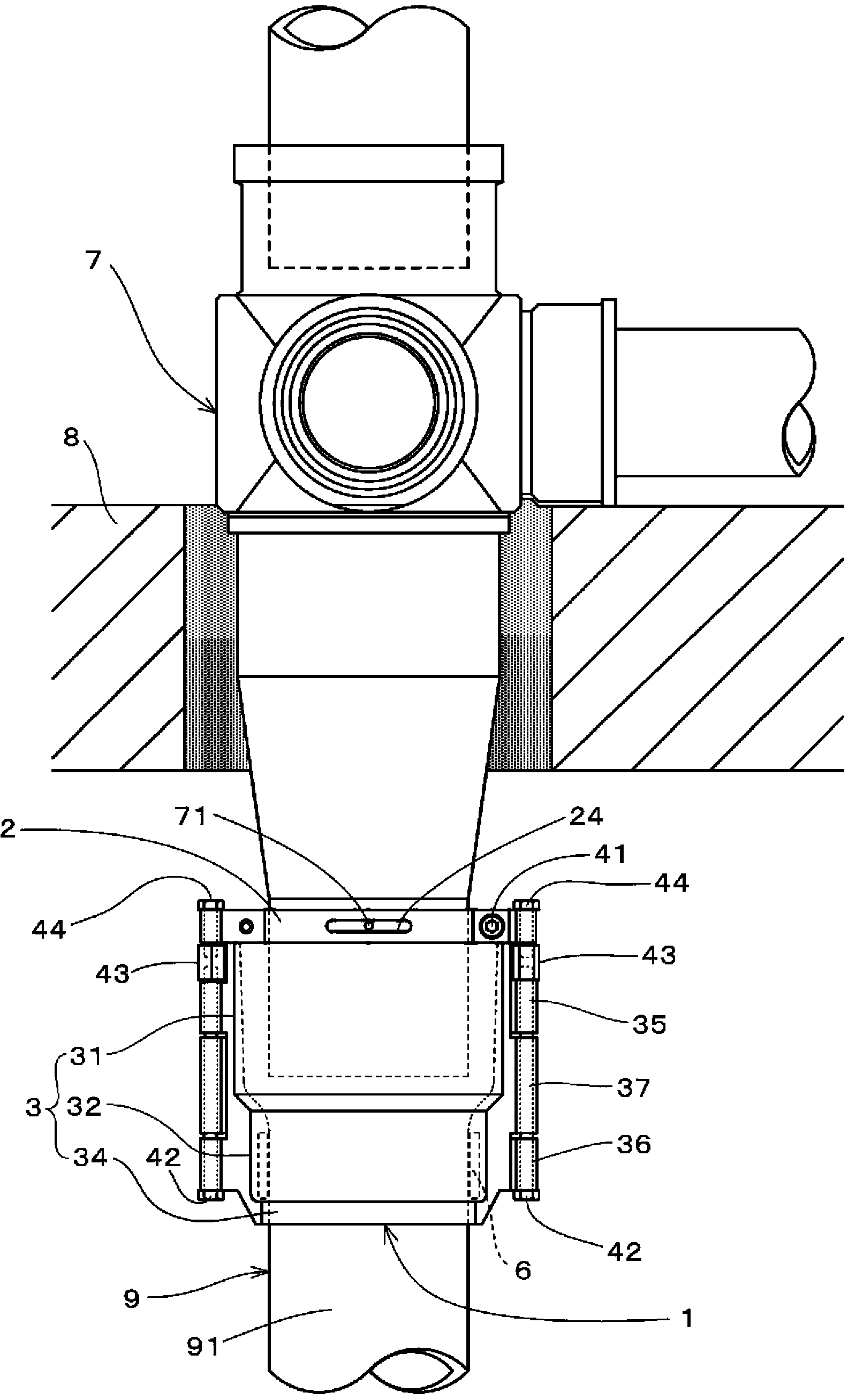

废水配管结构具有：不燃配管构件，其贯通设置在楼板上，并且该不燃 配管构件的下端连接部呈插口形状;可燃配管构件，其上端连接部呈接受口 形状，并且该上端连接部与所述不燃配管构件的下端连接部相连接，延烧防 止装置，其由不燃材料形成，并具有主体部，该主体部覆盖位于不燃配管构 件和可燃配管构件的连接部分的所述可燃配管构件的外周以及位于所述连 接部分的下方的所述可燃配管构件的外周。在主体部和可燃配管构件的外周 之间配置有热膨胀耐火材料。在不燃配管构件的下部连接部的外周形成有凹 部或凸部，延烧防止装置通过与凹部或凸部卡合而被限制向下方移动。
延烧防止装置具有将不燃配管构件的外周面向内侧按压的固定部。
优选地，固定部在与不燃配管构件的外周接触的部位具有朝内的齿。
根据本发明，能够提供一种延烧防止装置及废水配管结构，在该延烧防 止装置安装到固定在建筑物的楼板上的不燃配管构件和该不燃配管构件下 方的可燃配管构件之间的连接部分上时，不会将因废水流下而产生的振动传 递到楼板上，并且施工性良好。
