申请号CN201320008670.9
申请日2013.01.08
公开(公告)号CN203128360U
公开(公告)日2013.08.14
IPC分类号C02F9/14; C02F1/36; C02F1/30; C02F1/78
摘要
本实用新型公开了一种多项协调处理工业污水的装置，所述多项协调处理工业污水的装置包括：臭氧、超声波协同处理装置，用于对污水进行氧化;微波系统，与所述臭氧、超声波协同处理装置连接，用于在污水中形成无数高温点，高温点瞬间对大分子链进行切割;生化处理装置，与所述微波系统连接，用于对污水处理过程中的小分子物质进行沉淀或其他生化作用，本实用新型利用臭氧、超声波和微波多项协同，对污水中难以处理的化学类大分子链进行破链，系统运行平稳，费用低，出水效果好，系统运行稳定，出水稳定在COD 50 mg/L以下，效果良好，此外本实用新型结构简单，操作方便，较好的解决了现有有机污水处理COD不达标，使用成本高的问题。
权利要求书
1.一种多项协调处理工业污水的装置，其特征在于，所述多项协调处理 工业污水的装置包括：
用于对污水进行氧化的臭氧、超声波协同处理装置;
与所述臭氧、超声波协同处理装置连接，用于在污水中形成高温点， 高温点瞬间对大分子链进行切割的微波系统;
与所述微波系统连接，用于对污水处理过程中的小分子物质进行生化 处理的生化处理装置。
2.如权利要求1所述的多项协调处理工业污水的装置，其特征在于，所述 多项协调处理工业污水的装置采用利用臭氧和超声波，使用臭氧作为 氧化剂，经过超声波协同作用可加大氧化效果的臭氧、超声波协同处 理装置。
3.如权利要求1所述的多项协调处理工业污水的装置，其特征在于，所述 多项协调处理工业污水的装置采用装有敏化剂的微波系统。
说明书
一种多项协调处理工业污水的装置
技术领域
本实用新型属于工业污水处理领域，尤其涉及一种多项协调处理工业 污水的装置。
背景技术
工业污水是指工业生产过程中产生的废水和废液，其中含有随水流失 的工业生产用料、中间产物、副产品以及生产过程中产生的污染物， 随着工业的迅速发展，污水的种类和数量迅猛增加，对水体的污染也 日趋广泛和严重，威胁人类的健康和安全。对于保护环境来说，工业 污水的处理比城市污水的处理更为重要;工业污水处理方法按其作用 原理可分为四大类，即物理处理法、化学处理法、物理化学处理法和 生物处理法;物理处理法，通过物理作用，以分离、回收污水水中不 溶解的呈悬浮状态污染物质(包括油膜和油珠)，常用的有重力分离 法、离心分离法、过滤法等;化学处理法，向污水中投加某种化学物 质，利用化学反应来分离、回收污水中的污染物质，常用的有化学沉 淀法、混凝法、中和法、氧化还原(包括电解)法等;物理化学处理 法，利用物理化学作用去除污水中的污染物质，主要有吸附法、 离子交换法、膜分离法、萃取法等;生物处理法，通过微生物的代谢 作用，使污水中呈溶液、胶体以及微细悬浮状态的有机性污染物质转 化为稳定、无害的物质，可分为好氧生物处理法和厌氧生物处理法。
目前，对于工业污水处理，多采用化学生化法和物理法，前者运行费 用高，运行过程复杂，需要专业人员值守，有化学副产品;生化法对 工业污水处理要求高，系统运行敏感;物理法通常用锅炉焚烧，耗能 大。
实用新型内容
本实用新型的目的在于利用一种多项协调处理工业污水的装置，旨在 解决现有污水处理方法存在的操作过程复杂，使用成本高的问题。

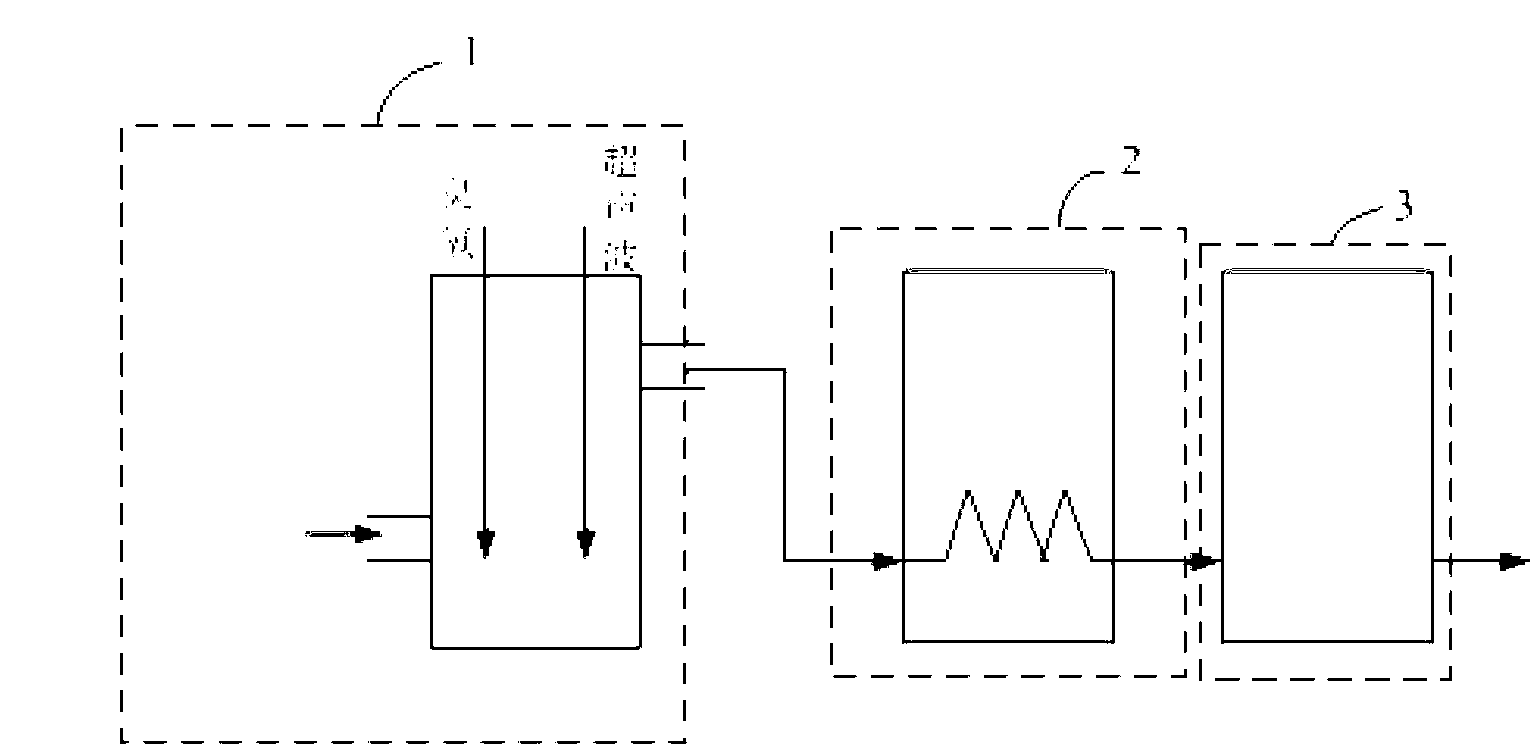

本实用新型的目的在于提供一种多项协调处理工业污水的装置，所述 多项协调处理工业污水的装置包括：
臭氧、超声波协同处理装置，用于对污水进行氧化;
微波系统，与所述臭氧、超声波协同处理装置连接，用于在污水中形 成无数高温点，高温点瞬间对大分子链进行切割;
生化处理装置，与所述微波系统连接，用于对污水处理过程中的小分 子物质进行沉淀或其他生化作用。
进一步、所述臭氧、超声波协同处理装置主要包括臭氧和超声波，使 用臭氧作为氧化剂，经过超声波协同作用可加大氧化效果。
进一步、所述微波系统采用敏化剂。
本实用新型提供的多项协调处理工业污水的装置，利用臭氧、超声波 和微波多项协同，对污水中难以处理的化学类大分子链进行破链，系 统运行平稳，费用低，出水效果好，本实用新型通过中石油大港石化 中试，对反渗透污水进行处理，系统运行稳定，出水稳定在COD 50 mg/L以下，效果良好，此外本实用新型结构简单，操作方便，较好的 解决了现有污水处理方法存在的COD不达标，使用成本高的问题，有着 很好的实际应用价值。
