申请日2013.11.11
公开(公告)日2014.04.16
IPC分类号C02F1/52
摘要
本实用新型涉及一种变频综合污水处理反应池，该污水处理反应池主要包括污水进水管、加药管、微涡流水力混合器、池体进水管、搅拌器、加药环管、反应池体、导流筒和电机;在出水管上设有变频信号控制器、线圈和冲刷水管。除垢时，接通变频信号控制器就会发出一种连续变化的多波段频率信号，可以诱导管道内的水分子产生共振，那些不计其数的碳酸钙分子所形成碳酸钙晶体变得粘性很弱，不再吸附在管道上并能随水流动。打开冲刷水管对管道壁进行冲洗从而将粘附在管道壁的污垢从排污口排出。本实用新型不仅具有防垢、除垢、杀菌、灭藻、超净过滤等功能，而且利用变频水处理技术同时能够妥善处理在水处理过程中所产生的污垢。
权利要求书

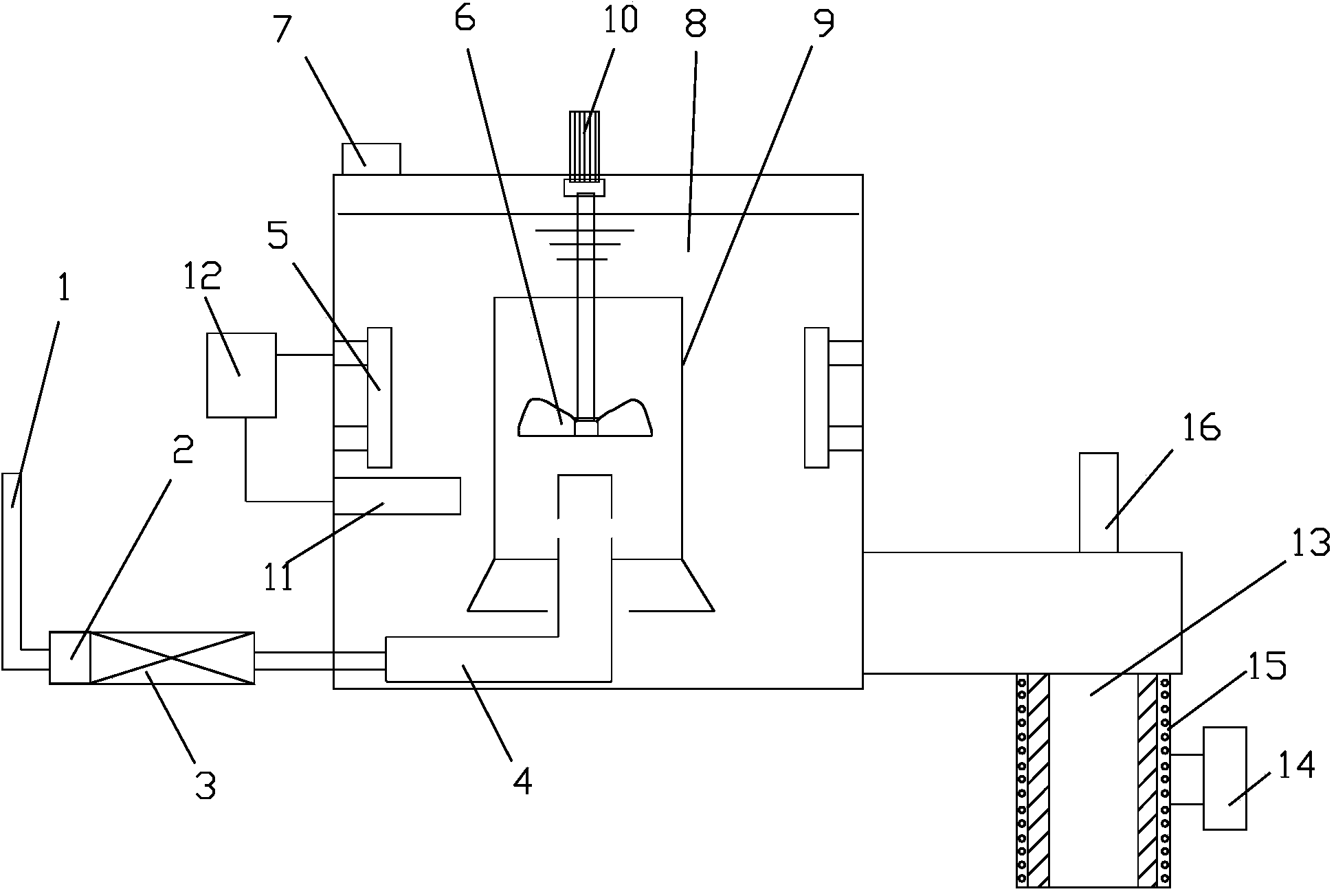

1.一种变频综合污水处理反应池，它主要包括污水进水管(1)、加药管 (2)、微涡流水力混合器(3)、池体进水管(4)、搅拌器(6)、加药环管(7)、反 应池体(8)、导流筒(9)和电机(10);在污水进水管(1)和池体进水管(4)之间顺 次连接有加药管(2)和微涡流水力混合器(3);导流筒(9)设在反应池体(8)内， 搅拌器(6)设在导流筒(9)中心处，电机(10)和加药环管(7)均设在反应池体(8) 的顶部，电机(10)通过旋转轴连接搅拌器(6)，反应池体(8)的底部设有池体 进水管(4)和出水管(13);其特征在于：在所述出水管(13)上还设有变频信号 控制器(14)、线圈(15)和冲刷水管(16)，出水管(13)外壁上装有用于绕制线圈 (15)的支架，线圈(15)两端连接着变频信号控制器(14)，冲刷水管(16)的管头 伸入到出水管(13)内且正对绕制线圈(15)的那段出水管(13)的内壁。
2.根据权利要求1所述的变频综合污水处理反应池，其特征在于：在所 述反应池体(8)的侧壁上设有至少一个加热管(5)，在加热管(5)的下端设有一 伸入到反应池体(8)内部的温度传感器(11)，还外设有一温度控制器(12)，该 温度控制器(12)分别与所述加热管(5)和温度传感器(11)连接。
说明书
变频综合污水处理反应池
技术领域
本实用新型涉及一种给水处理、污水处理回用水质净化处理设施，特 别涉及一种变频综合污水处理反应池。
背景技术
在水资源日益贫乏，水污染日益严重，大力提倡污水处理回用的条件 下，经济高效的水处理混凝反应、净化技术将会得到广泛的应用。传统的 水处理澄清一一沉淀水处理设施分别由混合池、反应池、沉淀池，污泥浓 缩池等组成，存在工艺流程长、占地面积大、自耗水量大、建设费用高等 缺点。
专利申请号为200620026574.7的实用新型专利公开了一种高效物化水 处理沉淀池，它主要由微涡流水力混合器、导流隔板、絮凝反应搅拌机、 絮凝反应池、斜管沉淀区、集水槽、污泥浓缩区和污泥浓缩机组，克服上 述传统水处理设施存在的工艺流程长、占地面积大、自耗水量大、建设费 用高的缺点，但是经过反应池反应后的混合水在排出管道处容易凝固结垢， 粘附在排出管的内壁上，从而堵塞管道，降低设备的使用寿命。
实用新型内容
本实用新型的目的是提供一种利用变频水处理技术同时能够妥善处理 在水处理过程中所产生的污垢的变频综合污水处理反应池。
本实用新型为解决其技术问题所采用的技术方案是，
一种变频综合污水处理反应池，它主要包括污水进水管、加药管、微 涡流水力混合器、池体进水管、搅拌器、加药环管、反应池体、导流筒和 电机;在污水进水管和池体进水管之间顺次连接有加药管和微涡流水力混 合器;导流筒设在反应池体内，搅拌器设在导流筒中心处，电机和加药环 管均设在反应池体的顶部，电机通过旋转轴连接搅拌器，反应池体的底部 设有池体进水管和出水管;其特征在于：在所述出水管上还设有变频信号 控制器、线圈和冲刷水管，出水管外壁上装有用于绕制线圈的支架，线圈 两端连接着变频信号控制器，冲刷水管的管头伸入到出水管内且正对绕制 线圈的那段出水管的内壁。
进一步的，在所述反应池体的侧壁上设有至少一个加热管，在加热管 的下端设有一伸入到反应池体内部的温度传感器，还外设有一温度控制器， 该温度控制器分别与所述加热管和温度传感器连接。
与现有技术相比，本实用新型变频综合污水处理反应池具有如下优势：
1、本实用新型在出水管上设有变频信号控制器、线圈和冲刷水管，除 垢时，接通变频信号控制器就会发出一种连续变化的多波段频率信号，可 以诱导管道内的水分子产生共振，那些不计其数的碳酸钙分子所形成碳酸 钙晶体变得粘性很弱，不再吸附在管道上并能随水流动。打开冲刷水管对 管道壁进行冲洗从而将粘附在管道壁的污垢从排污口排出。本实用新型不 仅具有防垢、除垢、杀菌、灭藻、超净过滤等功能，而且利用变频水处理 技术同时能够妥善处理在水处理过程中所产生的污垢。
2、本实用新型在反应池体的侧壁上设有加热管，对污水进行一定的加 温，使污水与药剂的反应条件更加的理想，达到加快反应速率的效果，净 化效果更理想。
