申请日2012.09.26
公开(公告)日2013.03.13
IPC分类号C02F5/00
摘要
本实用新型涉及外强磁柱式水处理器，它包括输水管和贴吸在水管外壁上沿输水管轴向间隔布置的永磁元件圈，其特征是所述永磁元件圈由永磁元件沿输水管周向布置而成，相邻永磁元件之间的距离为6mm-20mm，相邻永磁元件圈之间的距离为50mm-80mm。本实用新型工作时，整个钢管被磁化，进入管内磁场的磁密度高，在管内形成强磁场，对经过的水流产生径向洛仑兹力,使管内各点的链状水分了断裂成单个极性水分子，有效防止了水垢形成。本实用新型结构简单、防垢效果好并且安装、使用、维护方便。
权利要求书

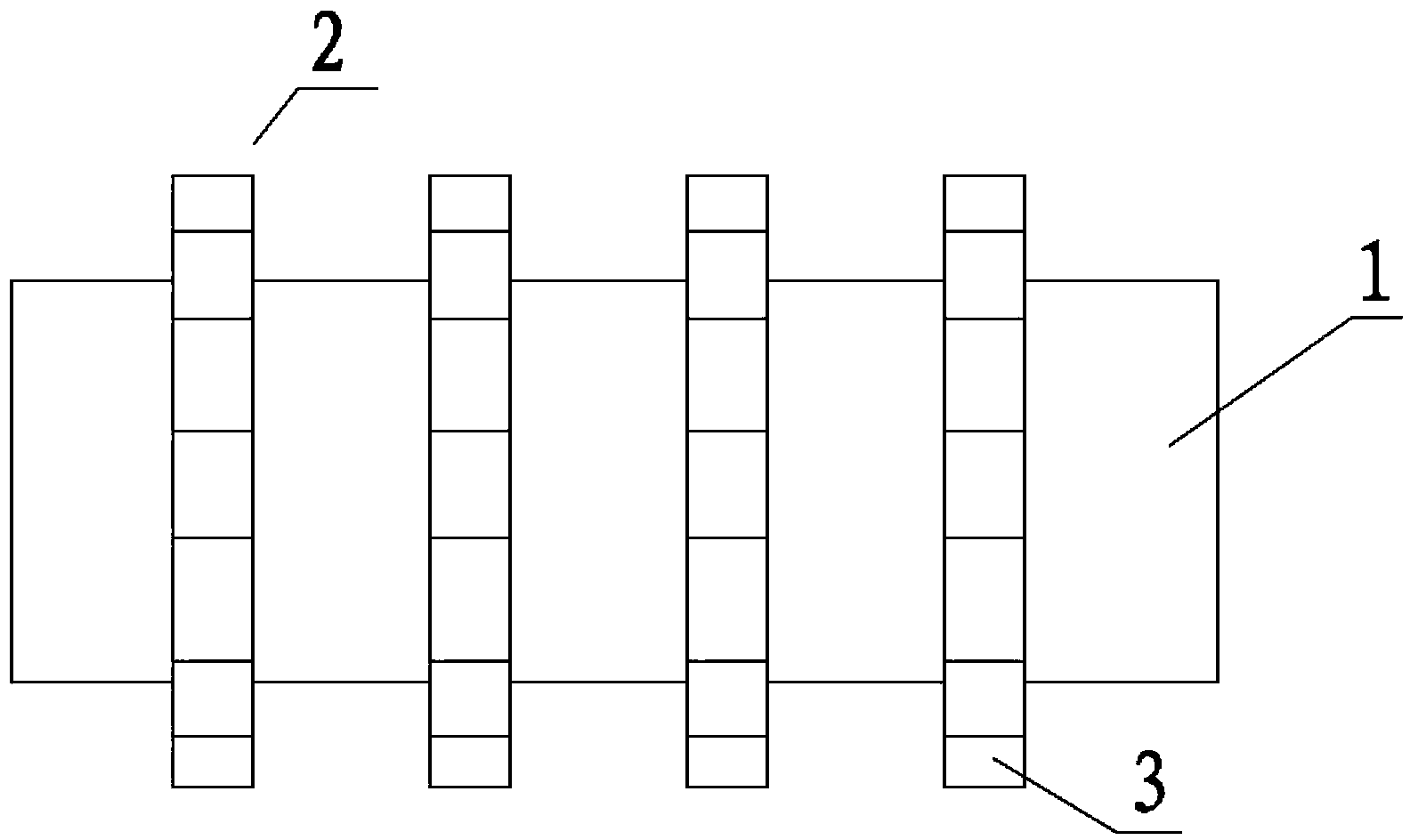

1.一种外强磁柱式水处理器，包括输水管(1)和贴吸在水管外壁上沿输 水管(1)轴向间隔布置的永磁元件圈(2)，其特征在于：所述永磁 元件圈(2)由永磁元件(3)沿输水管(1)周向布置而成，相邻永磁 元件(3)之间的距离为6mm-20mm，相邻永磁元件圈(2)之间的距离 为50mm-80mm。
2.根据权利要求1所述的外强磁柱式水处理器，其特征在于：所述永磁元 件圈(2)由永磁元件(3)沿输水管(1)周向均匀布置而成，相邻永 磁元件(3)之间的距离为6mm。
3.根据权利要求1或2所述的外磁水处理器，其特征在于：所述永磁元件 圈(2)沿输水管(1)轴向均匀布置，相邻永磁元件圈(2)之间的距 离为50mm。
说明书
外强磁柱式水处理器
技术领域
本实用新型涉及水处理装置，具体而言是外强磁柱式水处理器。
背景技术
水管外壁上贴吸永磁元件形成外强磁管段,水流经该管段时,水分子链 被磁力线切割，盐类物质型态被改变，使得结垢离子不再附壁。由于 上述外强磁管段水处理装置有利于除垢、防垢，故被广泛采用。现有 的外强磁管段水处理装置，因进入管内磁场的磁密度低而导致处理效 果不好。因此设计出一种结构简单、防垢效果好并且安装、使用、维 护方便的外强磁柱式水处理器十分必要。
发明内容
本实用新型的目的是提供一种结构简单、防垢效果好并且安装、使用 、维护方便的外强磁柱式水处理器。
为实现上述目的，本实用新型采用如下技术方案：一种外强磁柱式水 处理器，包括输水管和贴吸在水管外壁上沿输水管轴向间隔布置的永 磁元件圈，其特征是所述永磁元件圈由永磁元件沿输水管周向布置而 成，相邻永磁元件之间的距离为6mm-20mm，相邻永磁元件圈之间的距 离为50mm-80mm。
进一步地，所述永磁元件圈由永磁元件沿输水管周向均匀布置而成， 相邻永磁元件之间的距离为6mm。
进一步地，所述永磁元件圈沿输水管轴向均匀布置，相邻永磁元件圈 之间的距离为50mm。
本实用新型工作时，整个钢管被磁化，进入管内磁场的磁密度高，在 管内形成强磁场，对经过的水流产生径向洛仑兹力,使管内各点的链状 水分了断裂成单个极性水分子，有效防止了水垢形成。本实用新型结 构简单、防垢效果好并且安装、使用、维护方便。
