申请日2012.09.25
公开(公告)日2013.05.15
IPC分类号C02F1/50; C02F9/14
摘要
一种太阳能驱动的低能耗水处理设备。太阳能装置和水泵连接，水泵通过管道和缺氧单元链接，缺氧单元和好氧单元通过管道连接，通过太阳能装置驱动水泵，把污水提升到缺氧单元，处理后再靠重力使水从缺氧单元流到好氧单元,缺氧单元分成若干个单元，每个单元高度与宽度比≥1。好氧单元通过好氧微生物对污水处理，最后经消毒单元消毒后达标排放。
权利要求书
1.一种太阳能驱动的低能耗水处理设备，太阳能装置和水泵连接，水泵通过管道和缺氧单元链接，缺氧单元和好氧单元通过管道连接， 其特征是：通过太阳能装置驱动水泵，把污水提升到缺氧单元，处理后再靠重力使水从缺氧单元流到好氧单元。
2.根据权利要求1所述的太阳能驱动的低能耗水处理设备，其特征是：缺氧单元分成若干个单元，每个单元高度与宽度比≥1。
说明书
太阳能驱动的低能耗水处理设备
技术领域
本实用新型涉及一种太阳能驱动的低能耗水处理设备，特别适用于城镇和农村居民生活使用后的各种污水处理达标排放和河道的水质改善。
背景技术
目前，常用的污水处理设备主要以生化处理设备为主体。大部分处理流程通过电能驱动原水泵提升后、经过格栅、调节池、生物处理、消毒最后排放。其运行费用中电费占运行费用的60～70%，主要电能消耗在污水多次提升，生物处理曝气和污泥回流等设备。
发明内容
为了克服污水处理过程中的多次提升、生物处理曝气、污泥回流等设备的能耗问题。本实用性专利提供一种由太阳能驱动的水处理设备。利用太阳能提供能源驱动水泵使污水或河水得到一次提升。再经过后续处理设备使污水处理达到排放、河水达到水质的改善。

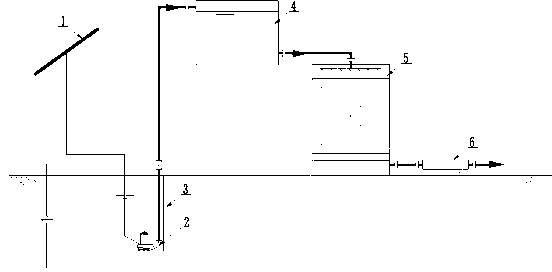

本实用新型解决其技术问题所采用的技术方案是：太阳能装置和水泵连接，水泵通过管道和缺氧单元链接，缺氧单元和好氧单元通过管道连接，通过太阳能装置驱动水泵，把污水提升到缺氧单元，处理后再靠重力使水从缺氧单元流到好氧单元，缺氧单元分成若干个单元，每个单元高度与宽度比≥1。
利用太阳能装置把太阳转化为电能驱动水泵，把待处理的水通过管道提升到缺氧单元，有利于污水均衡水质和缺氧单元的充分处理。提高本单元对有机物的去除率，缺氧单元的停留时间为1～2小时，容积负荷为1～2kgBOD5/m3·d。
污水经过缺氧单元后通过重力流到好氧单元进行好氧微生物处理，污水流经好氧单元好氧填料，与其填料表面附着的微生物膜接触，进行固、液交换，利用膜内微生物将水中的有机物氧化，使污水得到净化，同时,生物膜内微生物不断的繁殖。为了保持好氧性生物膜的活性，除了污水中的营养物质(有机物)外，还应创造一个良好的好氧条件，即须向生物膜供氧。本设备经过合理设计污水经流会产生内外温差，使设备内部产生流动的气流，达到供氧的效果。无需其他能源的辅助。达到节能的效果。设备填料层厚度为2m，容积负荷为1.0～2.5kgBOD5/m3·d，表面负荷为15～35m3/m2·d。保证本单元设备水力停留时间长，分解有机物量大，单位滤池面积处理能力强，占地面积少，同时污泥不需要回流。
好氧单元流出的水进行消毒。最后达到相应的水质要求。
本实用新型的有益效果是，中水处理运行无需能耗，同时减少占地面积。
