申请日2012.09.18
公开(公告)日2013.03.06
IPC分类号C02F9/14
摘要
本实用新型公开了一种垃圾填埋场产生的渗滤液处理系统,包括依次连接的调节池、水解酸化池、序列间歇式活性污泥池、集水池、MVC蒸发装置与清水池。本垃圾卫生填埋场产生的渗滤液处理系统从工程实际情况出发,充分吸收国内、外垃圾渗滤液处理工程的经验,采用先进可靠的技术,尽量提高处理效率,优化反应条件,确保渗滤液处理设施能安全高效的运行。
权利要求书

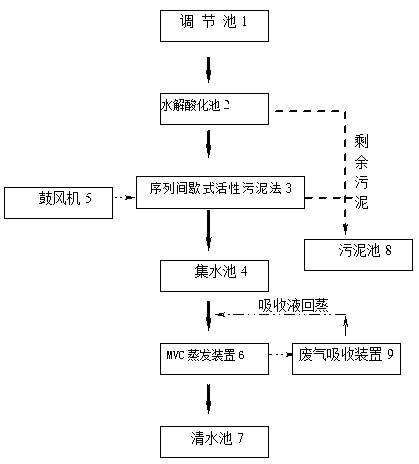

1.一种垃圾填埋场产生的渗滤液处理系统,其特征在于,包括依次连接的调节池、水解酸化池、序列间歇式活性污泥池、集水池、MVC蒸发装置与清水池。
2.根据权利要求1所述的垃圾填埋场产生的渗滤液处理系统,其特征在于,所述水解酸化池及序列间歇式活性污泥池与污泥池连接。
3.根据权利要求1所述的垃圾填埋场产生的渗滤液处理系统,其特征在于,所述调节池通过泵与水解酸化池连接。
4.根据权利要求1所述的垃圾填埋场产生的渗滤液处理系统,其特征在于,所述MVC蒸发装置还与废气吸收装置连接。
5.根据权利要求1所述的垃圾填埋场产生的渗滤液处理系统,其特征在于,所述序列间歇式活性污泥池还与鼓风机连接。
说明书
垃圾卫生填埋场产生的渗滤液处理系统
技术领域
本实用新型涉及废水治理及时领域,特别涉及一种垃圾卫生填埋场产生的渗滤液处理系统。
技术背景
由于受到经济发展水平的限制,我国的城市垃圾卫生填埋起步较晚,真正意义上的卫生填埋场是从20世纪80年代末才开始建设。垃圾渗滤液处理厂的建设就更晚,从时间上看,渗滤液的处理经历了三个阶段:
(1)第一阶段
此阶段在90年代初期,垃圾渗滤液的处理工艺主要参照城市污水的处理方法,代表性的工程实例有杭州天子岭渗滤液处理厂(采用三沉二曝活性污泥法工艺)、北京阿苏卫渗滤液处理厂(采用厌氧-氧化沟工艺)等。由于没有考虑到垃圾渗滤液成分复杂、水质水量波动大的特性,这几个处理厂都存在不能稳定运行的问题。
(2)第二阶段
此阶段在90年代中后期,在经过初期的摸索后,国内的处理行业开始熟悉垃圾渗滤液的一些特性,并采取非常规的方法来处理高氨氮、高有机物浓度的渗滤液。
这个阶段的处理工艺一般为氨吹脱-厌氧处理-好氧处理,代表性的工程实例有深圳下坪渗滤液处理厂(采用氨吹脱-厌氧复合床-SBR工艺)、香港新界西渗滤液处理厂(采用氨汽提-SBR工艺)等。这一时期的工艺采用了有效的脱氮工艺,保证了后续生物处理的活性,但是由于垃圾渗滤液较差的可生化性,生物处理也只能达到三级排放标准。
(3)第三阶段
2000年以后,由于经济的飞速发展,新建的垃圾填埋场一般远离城区,渗滤液没有条件排入城市污水管网,因此处理要求也相应提高,一般需要处理到二级甚至一级排放标准,此时仅靠生物处理是无法达到处理要求。
随着膜技术的发展与推广,这个阶段普遍采取的是生物处理-膜处理的方法以及采用蒸发方式处理垃圾渗滤液。
前者代表性的工程实例有广州兴丰渗滤液处理厂(厌氧生物处理-序列间歇式活性污泥法-反渗透处理工艺)、青岛小涧西渗滤液处理厂(膜生物反应器-纳滤)等。后者代表性的工程实例有从化潭口垃圾卫生填埋场渗滤液处理站、清远青山垃圾卫生填埋场渗滤液处理站等。
几十年来,国内外对垃圾渗滤液处理的研究取得了较大的成功,特别是经济发达的国家,将研究成果付诸生产实践,积累了许多的运行经验。常用的垃圾渗滤液处理方法为生物处理法、物理化学处理法等。
渗滤液由于在垃圾体已经经历了厌氧过程,其生化性相对较差,生物处理的停留时间较长,导致设施、设备的投资较大。而处理量一般相对较小,导致折旧、维修费较高。
渗滤液的物化处理一般采用混凝沉淀、化学氧化、吸附、过滤、膜分离、氨氮吹脱等工艺,对去除水质中的悬浮物、色度、水(废水)中氨氮含量指标(NH3-N)与重金属离子等有较好的效果,对难生物降解的化学需氧量(COD)去除效果也较高。物化处理应用较广的包括混凝、氧化和膜技术,但混凝需稳定的水质条件,渗滤液的水质变化大的特性会导致混凝效果不稳定,虽然氧化法控制比较容易且效果好,但运行费用较高。
膜技术中反渗透和超滤等技术虽然出水水质好,但投资大、运行费用高。
实用新型内容
本实用新型的发明目的在于克服上述现有垃圾卫生填埋场产生的渗滤液技术的不足,提供一种垃圾卫生填埋场产生的渗滤液处理系统。
为达上述发明目的,本实用新型采用的技术方案为: 一种垃圾填埋场产生的渗滤液处理系统,包括依次连接的调节池、水解酸化池、序列间歇式活性污泥池、集水池、MVC蒸发装置与清水池。
优选地,所述水解酸化池及序列间歇式活性污泥池与污泥池连接;水解酸化池及序列间歇式活性污泥池产生的污泥进入到污泥池中,然后污泥被脱水掩埋。
优选地,所述调节池通过泵与水解酸化池连接。
优选地,所述MVC蒸发装置还与废气吸收装置连接;废气吸收装置将回收到的吸收液重新回蒸到MVC蒸发装置中。
优选地,所述序列间歇式活性污泥池还与鼓风机连接。
调节池储存不同时期渗滤液,调节水质水量,降低生化段的负荷冲击。
水解酸化池将渗滤液中部分难降解的大分子有机物分解成小分子,提高废水的可生化性。
序列间歇式活性污泥法就是去除大部分有机物及氨氮。
MVC蒸发装置利用蒸发原理,进一步去除渗滤液中盐类及有机物。
本实用新型相对于现有技术,具有以下有益效果:
(1)本实用新型垃圾卫生填埋场产生的渗滤液处理系统从工程实际情况出发,充分吸收国内、外垃圾渗滤液处理工程的经验,采用先进可靠的技术,尽量提高处理效率,优化反应条件,确保渗滤液处理设施能安全高效的运行;
(2)本实用新型垃圾卫生填埋场产生的渗滤液处理系统处理工艺先进、节能、高效,尽量减少能耗、药耗,降低运行成本;
(3)本实用新型垃圾卫生填埋场产生的渗滤液处理系统结合本工程实际情况,采用先进可靠、适合我国国情的自动化仪表、设备、监测仪器及控制系统;另外,设备选型恰当,提高自动化管理水平和供电安全程度,以减轻工人劳动强度,改善劳动条件;
(4)本实用新型垃圾卫生填埋场产生的渗滤液处理系统妥善处理和处置渗滤液处理过程中产生的污泥和浓液,避免造成二次污染;对本工程可能引起的噪声、臭气等污染问题进行合理处置,尽量减小施工及运行过程对周边居民正常生产生活及环境卫生造成的不良影响;
(5)本实用新型垃圾卫生填埋场产生的渗滤液处理系统建筑设计在满足工艺要求的前提下,建筑风格及色调上力求新颖、简洁、明快,厂区的环境设计实现园林化。统一处理全厂的风格和色调,并且在统一中寻求变化;结合环境,使整个处理厂成为一个和协有致、美丽舒畅的外部环境。
