申请日2012.08.30
公开(公告)日2013.04.10
IPC分类号C02F9/04
摘要
本实用新型公开了一种碳化硅清洗液的污水处理装置，所述的污水处理装置包括依次连接的搅拌池、混合池、过滤池、沉降池、限流器和板框压滤机，所述混合池与过滤池、过滤池与沉降池之间分别设置有溢流围堰。该污水处理装置对含碳化硅稳定颗粒的污水处理能力强，成本低，且不会因处理污水而产生新的污水。
权利要求书

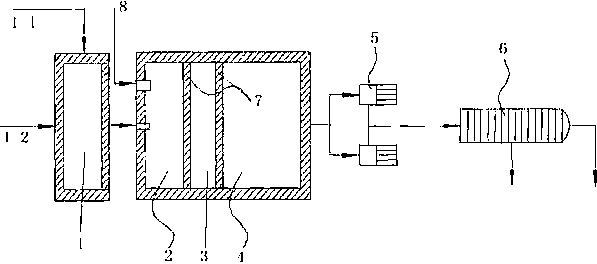

1.一种碳化硅清洗液的污水处理装置，其特征在于，所述的污水处理装置包括依次连接的搅拌池、混合池、过滤池、沉降池、限流器和板框压滤机，所述混合池与过滤池、过滤池与沉降池之间分别设置有溢流围堰。
2.如权利要求1所述的碳化硅清洗液的污水处理装置，其特征在于，在所述搅拌池上设置有添加剂入口和清水的入口。
3.如权利要求1所述的碳化硅清洗液的污水处理装置，其特征在于，在所述混合池和/或过滤池上设置有污水入口。
4.如权利要求1所述的碳化硅清洗液的污水处理装置，其特征在于，所述板框压滤机设置有滤渣出口和清水出口。
说明书
一种碳化硅清洗液的污水处理装置
技术领域
本实用新型涉及污水处理装置，具体涉及一种碳化硅清洗液的污水处理装置。
背景技术
随着社会的进步和工业的发展，不可避免地破坏了人类的生存环境。人类只有一个地球，环境的污染问题己经引起了世界各国的高度重视和关注。虽然加快了工业化的步伐，同时也带来了环境的巨大污染，特别是对水体的污染尤为突出。如用于切割太阳能硅片切削液，在该切削液中含有大量的碳化硅，由于碳化硅原料的成本较高，需要对切削液中的碳化硅进行回收，而在回收处理过程中将会产生大量的污水。
由于污水处理投入大，成本高，处理难度大，近几年来有关工程技术人员不断探索、改良污水处理设备或者工艺，虽然在技术上作了很多的改进，取得了一定的成效，但是仍然存在着这样或者那样的技术难题。
因此，为避免上述技术问题，确有必要提供一种污水处理系统，用来更好地处理硅片切削液中的碳化硅回收时产生的污水。
实用新型内容
本实用新型的目的在于克服现有技术中存在的缺陷，提供一种含有碳化硅颗粒的污水处理装置，该系统对污水中的碳化硅颗粒的处理能力强、成本低，且节约水资源。
为实现上述目的，本实用新型的技术方案是设计一种碳化硅清洗液的污水处理装置，其特征在于，所述的污水处理装置包括依次连接的搅拌池、混合池、过滤池、沉降池、限流器和板框压滤机，所述混合池与过滤池、过滤池与沉降池之间分别设置有溢流围堰。
其中，优选的技术方案是，在所述搅拌池上设置有添加剂入口和清水的入口。
优选的技术方案还有，在所述混合池和/或过滤池上设置有污水入口。
优选的技术方案还有，所述板框压滤机设置有滤渣出口和清水出口。
本实用新型的优点和有益效果在于：该污水处理装置对含碳化硅稳定颗粒的污水处理能力强，成本低，且不会因处理污水而产生新的污水。
