申请日2013.11.08
公开(公告)日2014.02.19
IPC分类号B01D21/02
摘要

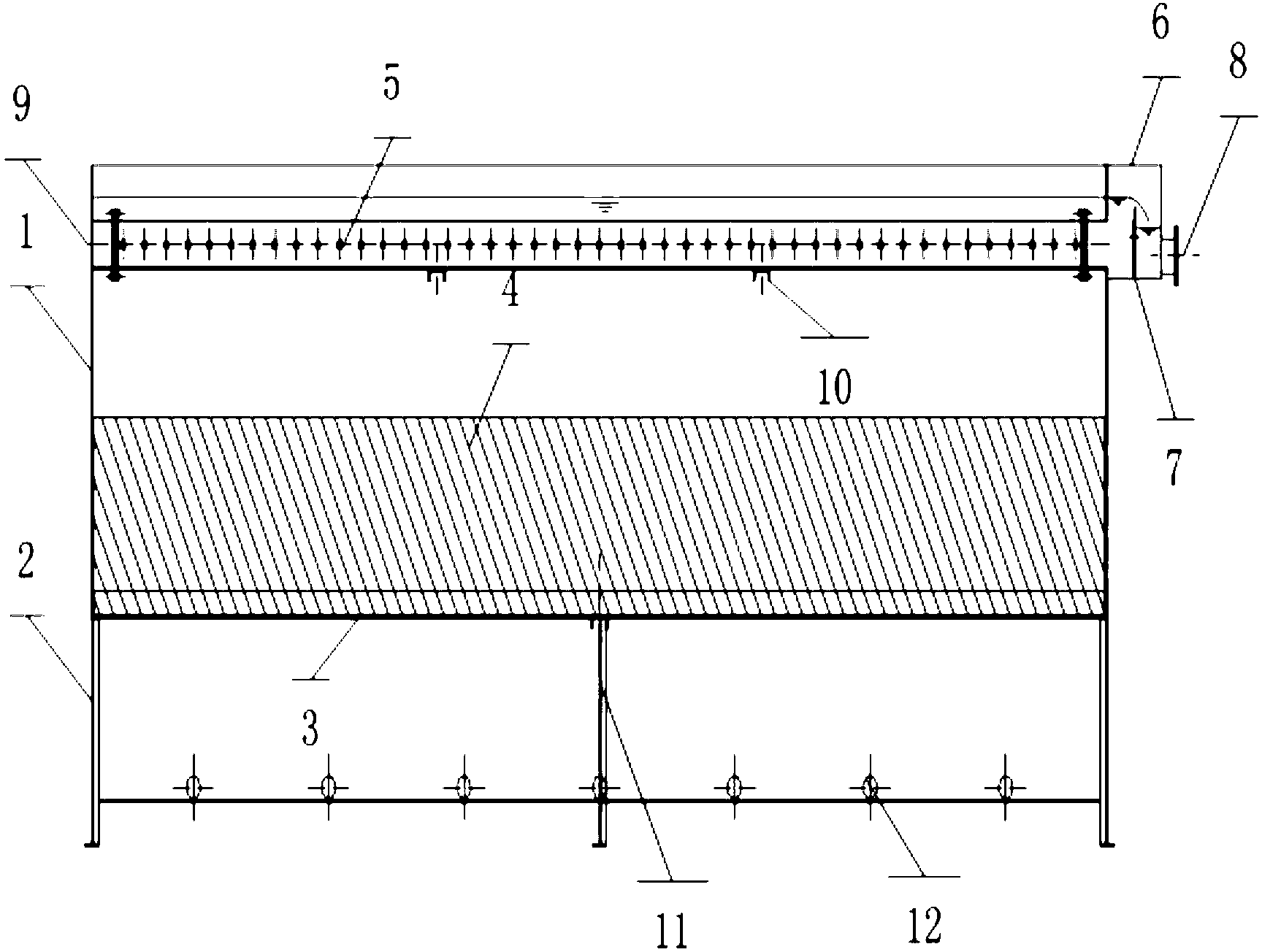

本发明公开了一种模块化污水处理沉淀设备，包括无底无盖的框架(1)，所述框架(1)内从下向上依次设置集泥装置(12)、进水部分(2)、填料部分(4)和出水部分(5);所述进水部分(2)为板材，上面设置进水口;所述填料部分(4)包括置于填料下部的支撑栅条(3);所述出水部分(5)为穿孔集水管，一端与框架(1)上设置的短管(9)连接，另一端与框架(1)上设置的出水槽(6)连接，出水槽(6)内设置可调堰板(7)，出水槽末端设置总出水管(8)。本发明提供的污水处理沉淀设备采用模块化设计，结构合理，使得施工安装快捷、运行维护方便、可操作性强。
权利要求书
1.一种模块化污水处理沉淀设备，其特征在于：包括有无底无盖的框架(1)，所述框架(1)内从下向上依次设置集泥装置(12)、进水部分(2)、填料部分(4)和出水部分(5);所述进水部分(2)为板材，上面设有进水口;所述填料部分(4)包括有填料以及置于填料下部的支撑栅条(3);所述出水部分(5)为穿孔集水管，其一端与框架(1)上设置的短管(9)连接，另一端与框架(1)上设有的的出水槽(6)连接，出水槽(6)内设置有可调堰板(7)，出水槽末端设置总出水管(8)。
2.根据权利要求1所述的模块化污水处理沉淀设备，其特征在于：所述的框架(1)采用耐腐蚀材料制成。
3.根据权利要求2所述的模块化污水处理沉淀设备，其特征在于：所述的耐腐蚀材料为玻璃钢、不锈钢或碳钢防腐。
4.根据权利要求1所述的模块化污水处理沉淀设备，其特征在于：所述的填料选自蜂窝填料;蜂窝填料材质选自UPVC、PE、PPR或玻璃钢;填料倾斜放置其倾角与水平面呈60°。
5.根据权利要求1所述的模块化污水处理沉淀设备，其特征在于：所述的出水槽(6)内出水堰板(7)的高度可调节。
6.根据权利要求1所述的模块化污水处理沉淀设备，其特征在于：所述的集泥装置(12)为穿孔集泥管;其材质选自UPVC、ABS或碳钢。
7.根据权利要求1或2所述的模块化污水处理沉淀设备，其特征在于：所述的框架(1)底部设支撑腿(11)，内部设置支撑件(10)。
说明书
一种模块化污水处理沉淀设备
技术领域
本发明涉及污水处理领域，尤其涉及一种模块化污水处理沉淀设备 。
背景技术
随着经济的发展，水环境污染问题越来越严重，越来越突出的环境问题和人们环保意识的提高。我国污水处理的重心也正在由大城市转向中小城镇及农村地区。对于农村地区，进行污水处理时项目投资有限，污水处理装置的设置尽可能的考虑重力自流。对于小规模的污水处理项目，污水沉淀多考虑采用平流沉淀池、竖流沉淀池及斜板沉淀池。但是平流沉淀池需要设置刮泥机、而竖流沉淀池高程较高不利于自流，斜板沉淀池则最为适宜应用于小规模的污水处理，但是在估摸较小的情况下，由于斜板的施工安装需要在池内进行，施工安装繁琐，也不利于检修。针对此系列问题，提出一种模块化污水处理沉淀设备。
发明内容
本发明的目的是为了弥补已有技术的不足，提供了一种模块化污水处理沉淀设备，结构合理、施工安装快捷、运行维护方便、可操作性强。
本发明是通过以下技术方案来实现的：
一种模块化污水处理沉淀设备，其特征在于：包括有无底无盖的框架(1)，所述框架(1)内从下向上依次设置集泥装置(12)、进水部分(2)、填料部分(4)和出水部分(5);所述进水部分(2)为板材，上面设有进水口;所述填料部分(4)包括有填料以及置于填料下部的支撑栅条(3);所述出水部分(5)为穿孔集水管，其一端与框架(1)上设置的短管(9)连接，另一端与框架(1)上设有的的出水槽(6)连接，出水槽(6)内设置有可调堰板(7)，出水槽末端设置总出水管(8)。
所述的框架(1)采用耐腐蚀材料制成。
所述的耐腐蚀材料为玻璃钢、不锈钢或碳钢防腐。
所述的填料选自蜂窝填料;蜂窝填料材质选自UPVC、PE、PPR或玻璃钢;填
料倾斜放置其倾角与水平面呈60°。
所述的出水槽(6)内出水堰板(7)的高度可调节。
所述的集泥装置(12)为穿孔集泥管;其材质选自UPVC、ABS或碳钢。
所述的框架(1)底部设支撑腿(11)，内部设置支撑件(10)。
本发明的优点是：
本发明提供的污水处理沉淀设备可直接置于反应池内，无须对现有水池进行停水改造，由于采用了模块化对设备进行组装，使施工安装快捷、运行维护方便、可操作性强。
