申请日2012.07.26
公开(公告)日2013.03.13
IPC分类号C02F103/10; C02F9/08
摘要
本实用新型涉及一种油田压裂返排液污水的净化处理装置。有溶气气浮装置、撬装式过滤装置、气浮装置、加药装置、注水泵系统、电气控制系统、沉淀池;其特征在于：设有行车式刮油机和污油前端预处理装置;沉淀池上方装有行车式刮油机，泵吸入导出池与前端预处理装置相接，前端预处理装置与溶气气浮装置连接。本实用新型之浮油处理装置，采用行车式刮油机，可适用于任意高度液面、任意厚度板结浮油的污水处理工况;该装置仅由一人操作即可，通过反复周期性刮油，可将沉淀池内表面板结的浮油清理掉99%左右，使预处理后的污水含油量能够满足后续精细处理工序的要求。
权利要求书

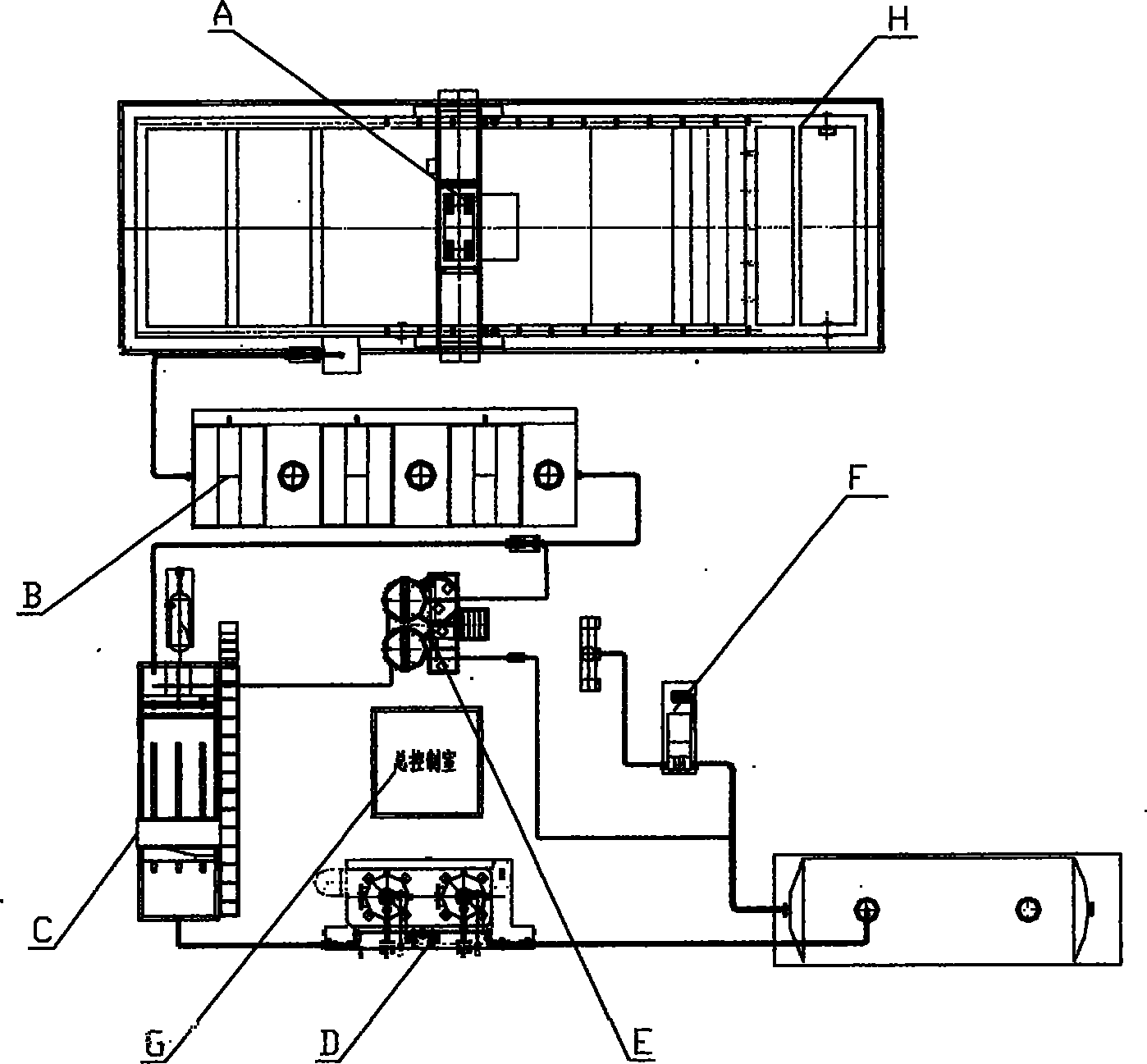

1.油田压裂返排液污水的净化处理装置，有溶气气浮装置(C)、撬装式过 滤装置(D)、气浮装置、加药装置(E)、注水泵系统(F)、电气控制系统(G)、 沉淀池(H);沉淀池与泵吸入导出池相通，溶气气浮装置与撬装式过滤装置(D) 连接，撬装式过滤装置(D)与注水泵系统(F)连接;污水进入气浮装置前， 加药装置将药剂加入;其特征在于：设有行车式刮油机A和污油前端预处理装 置(B);沉淀池(H)上方装有行车式刮油机(A)，泵吸入导出池与前端预处 理装置(B)相接，前端预处理装置(B)与溶气气浮装置(C)连接。
说明书
油田压裂返排液污水的净化处理装置
技术领域
本实用新型涉及一种污水净化处理装置，具体的说是处理油田压裂返排液污水的净化处理装置。
背景技术
油田为提高产油量，需要向地层中加入压裂液，以提高裂缝导流能力，改善地层的渗透率。压裂返排液，为从地层返排回地面的压裂作业废水(污水)。对该污水进行处理的传统设施，主要有撬装式过滤装置(又称“平台”)、气浮装置、加药装置、注水泵系统、电气控制系统、沉淀池等。
污水处理的方法，通常需经过前期预处理和精细处理两个步骤，并设有沉淀池。所谓“前期预处理”，系自然沉降分层后，对污水池面进行人工或局部堰式收油，再经粗粒化或旋流除油。所谓“精细处理”，采用气浮-过滤，处理药剂加于气浮装置前。所谓“沉淀池”，用于容纳压裂返排液，沉淀池内漂浮大块板结浮油，预处理时，将污水泵的吸口直接插入沉淀池内，使大量浮油直接进入精细处理设备。此种处理污水方法，存在容易导致设备堵塞，甚至报废的缺点。
发明内容
本实用新型的目的在于：改进前期预处理装置，使预处理后的污水含油量能够满足进入后续精细处理设备的要求，保证出水水质达标，防止设备堵塞事故的发生，以保证污水处理设备安全正常的生产。
本实用新型是这样实现的：
本发明对传统的压裂返排液污水的净化处理装置进行了改进：采用前端预处理(粗粒化)和行车式刮油机，该行车式刮油机包括翻斗机构、升降机构和行车机构。
该污水处理装置主要有：有溶气气浮装置、撬装式过滤装置、气浮装置、加药装置、注水泵系统、电气控制系统、沉淀池;沉淀池与泵吸入导出池相通，溶气气浮装置与撬装式过滤装置连接，撬装式过滤装置与注水泵系统连接。其特征在于：设有行车式刮油机和污油前端预处理装置;沉淀池上方装有行车式刮油机，泵吸入导出池与前端预处理装置相接，前端预处理装置与溶气气浮装置连接。污水进入气浮装置前，加药装置将药剂加入。
本实用新型的有益效果是：
本实用新型之浮油处理装置，采用行车式刮油机，其沿轨道运行的行车机构与液压驱动的挖掘机翻斗机构与二级液压升降平台相结合，可适用于任意高度液面、任意厚度板结浮油的污水处理工况;对任意液位高度的浮油，可由电液比例阀控制升降机构精确微调刮斗的起刮高度;刮斗翻转动作在池内为刮油起到收集作用，在污油池上方起到倾倒作用。该装置仅由一人操作即可，通过反复周期性刮油，可将沉淀池内表面板结的浮油清理掉99%左右，使预处理后的污水含油量能够满足后续精细处理工序的要求。
