公开(公告)日2013.06.05
IPC分类号C02F3/12
摘要
本实用新型公开一种污水氧化沟曝气系统，包括生物转轮，将生物转轮固定到氧化沟的固定座，与生物转轮通过传动组件连接的驱动电机和与驱动电机连接的控制组件。本技术方案中，在氧化沟中通过固定座将生物转轮固定好，使生物转轮80%浸在污水下，驱动电机带动生物转轮转动，利用生物转轮为污水中充氧。
权利要求书

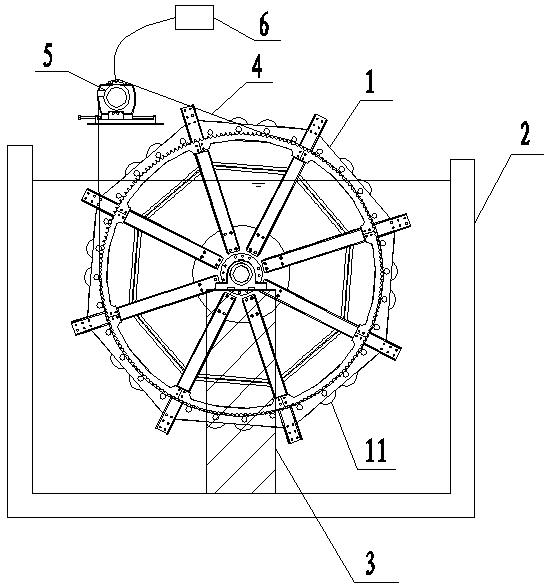

1.一种污水氧化沟曝气系统，其特征在于，包括生物转轮(1)，将生物转轮固定到氧化沟(2)的固定座(3)，与生物转轮通过传动组件(4)连接的驱动电机(5)和与驱动电机连接的控制组件(6)。
2.根据权利要求1所述的污水氧化沟曝气系统，其特征在于，所述生物转轮还包括盘片单元(11)，盘片单元内部还固定有多个中空盘片。
3.根据权利要求1所述的污水氧化沟曝气系统，其特征在于，所述传动组件为链条。
说明书
一种污水氧化沟曝气系统
技术领域
本实用新型涉及污水处理设备技术领域，尤其是涉及一种污水氧化沟曝气系统。
背景技术
氧化沟是污水处理中活性污泥法处理的一种变型，其曝气池呈封闭的沟渠型，它在水力流态上不同于传统的活性污泥法，是一种首尾相连的循环流曝气沟渠，污水渗入其中得到净化。氧化沟自从1954年出现以来，就是依靠其简便的方式处理污水 而得到不断发展的。氧化沟应用多年，取得相当多的突破，例如：1968年出现了Carrousel氧化沟，1970年出现了Orbal氧化沟，1993年出现了Carrouse1 2000型氧化沟，1998年出现了Carrouse1 1000型氧化沟，而且还在不断发展，1999年又出现了Carrouse1 3000型氧化沟，80年代初出现了一体化氧化沟等。
氧化沟技术核心之一在于其曝气方式，新一代氧化沟由于采用直径1米的曝气刷和立式曝气器这两种表曝设备，使氧化沟的沟深逐步扩大。使用直径1米的曝气刷的氧化沟，沟深可达3.5m，沟宽可达20m。而使用立式曝气器的氧化沟，后来称为Carrousel氧化沟，沟深可达4.5m。这两种曝气方式增强了氧化沟的适用性的同时还存在以下不足：
1、较为复杂的系统使得其在使用的过程中维护复杂且故障点增多;
2、其独特的表面曝气的形式使得大功率驱动电机在运行的过程中较大部分的能量转化成水的动能，降低了其充氧动力效率(1.5kgO2/kW.h-2.5kgO2/kW.h)，而其推流作用的能量转换率不及现有的搅拌推进器。
3、曝气刷及立式曝气器的充氧过程是在高速旋转的工况下完成的，这就对设备本身动平衡、土建及设备安装的精度要求较高，这也增加了设备在运行过程中的故障率。
实用新型内容
为了弥补上述氧化沟在曝气装置上的存在的不足，本实用新型提出一种污水氧化沟曝气系统。
实现上述有益效果的技术方案为，一种污水氧化沟曝气系统，包括生物转轮，将生物转轮固定到氧化沟的固定座，与生物转轮通过传动组件连接的驱动电机和与驱动电机连接的控制组件。本技术方案中，在氧化沟中通过固定座将生物转轮固定好，使生物转轮80%浸在污水下，20%在液面以上。在驱动电机驱动下，独特设计的中空盘片结构在水中旋转，利用生物转轮为污水中充氧，提高充氧效率，简化装置结构。
所述生物转轮还包括盘片单元，盘片单元内部还固定有多个中空盘片。本技术方案中，中空盘片在水下时充入污水，在水上时污水从盘片流出，在空气中充氧，同时盘片在空气中充入空气，使空气在水下逸出，提高了溶氧效率。
所述传动组件为链条。采用链条传动，结构简单稳定，延长设备寿命。
