申请日2012.05.30
公开(公告)日2013.12.18
IPC分类号C02F11/12
摘要
本发明公开了一种污泥快速干化连续供热风干式干燥装置，进料漏斗、压碎机、第一层传输带、第二层传输带、第三层传输带、第四层传输带、第六层传输带、抽风管道、引风机、加热器、吸潮机、热风管道、接料槽、导流槽、装置机体、对压细化轮、回转滚筒、第五层传输带组成的;采用了六层组合式传输带装置，可缩小机体和扩展传输通道，配有压碎机和对压细化轮，直接细化污泥颗粒，可实现低能耗、高效率的自动化生产之目的;采用自动化生产可以有效改善劳动条件，降低工人的劳动强度，热风气流始终在装置机体内流动，具有节能、高效、低耗能、连续性生产的优点，有效缩短污泥干燥生产周期，降低生产成本。
权利要求书
1.污泥快速干化连续供热风干式干燥装置，其特征是：由进料漏斗、压碎机、第一层传输带、第二层传输带、第三层传输带、第四层传输带、第六层传输带、抽风管道、引风机、加热器、吸潮机、热风管道、接料槽、导流槽、装置机体、对压细化轮、回转滚筒、第五层传输带组成;装置机体上部设置进料漏斗、一侧设置导流槽和接料槽、另一侧设置抽风管道和热风管道与装置机体连接。
2.根据权利要求1所述的污泥快速干化连续供热风干式干燥装置，其特征是：抽风管道内设置引风机，热风管道设有加热器和吸潮机。
3.根据权利要求1所述的一种污泥干化连续式热风干燥装置，其特征是：装置机体内由上至下设置六层回转滚筒由传输带连接，压碎机设置在第一层传输带一端上部，对压细化轮设置在第二层传输带一端下部。
说明书
污泥快速干化连续供热风干式干燥装置
技术领域
本发明涉及干燥机的技术领域，尤其指污泥快速干化连续供热风干式干燥装置。
背景技术
随着国家经济实力的增强，国民环保意识的提高，城市污水处理行业得到迅速发展，如今城市污泥的产量与日俱增，污泥的处置和开发利用问题日益为人们所关注。污泥的干化处理，使污泥加工农肥或作为燃料使用以及焚烧乃至为减少填埋场地等处理方法都成为可能。目前，市场上的污泥干燥机多事采用传统能源加热方式，存在着自动生产低，劳动强度大，生产效率低，周期耗能高，设备体积大的缺陷，给污泥干燥生产带来诸多的不便。
发明内容
本发明污泥快速干化连续供热风干式干燥装置，采用了六层组合式传输带装置，可缩小机体和扩展传输通道，配有压碎机和对压细化轮，直接细化污泥颗粒，可实现低能耗、高效率的自动化生产之目的。

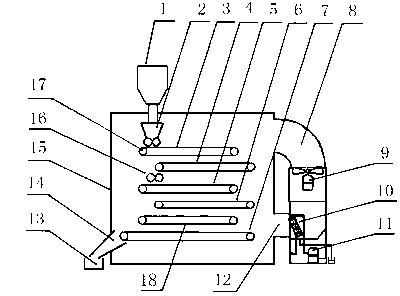

为了实现上述目的，本发明的技术解决方案为：污泥快速干化连续供热风干式干燥装置包括由进料漏斗、压碎机、第一层传输带、第二层传输带、第三层传输带、第四层传输带、第六层传输带、抽风管道、引风机、加热器、吸潮机、热风管道、接料槽、导流槽、装置机体、对压细化轮、回转滚筒、第五层传输带组成;装置机体上部设置进料漏斗、一侧设置导流槽和接料槽、另一侧设置抽风管道和热风管道与装置机体连接;抽风管道内设置引风机，热风管道设有加热器和吸潮机;装置机体内由上至下设置六层回转滚筒由传输带连接，压碎机设置在第一层传输带一端上部，对压细化轮设置在第二层传输带一端下部。
本发明采用自动化生产可以有效改善劳动条件，降低工人的劳动强度，热风气流始终在装置机体内流动，具有节能、高效、低耗能、连续性生产的优点，有效缩短污泥干燥生产周期，降低生产成本。
