申请日2012.05.29
公开(公告)日2013.04.10
IPC分类号C02F11/12
摘要
本实用新型公开了一种污泥破碎给料机，包括一个污泥料斗，所述污泥料斗的下部出口连接了破碎装置的上部入口，所述破碎装置的下部出口连接了处理污泥的螺杆泵。其中，所述破碎装置包括外部机壳以及连接电机位于所述机壳内部的破碎辊组。本实用新型污泥破碎给料机用于带式污泥脱水机脱水污泥进入螺杆泵的过程中，成功解决了污泥脱水机污泥脱水后，进入螺杆泵过程中普遍存在的粘接、架桥、堵塞设备等一系列问题。
权利要求书
1.一种污泥破碎给料机，包括破碎机、污泥料斗，其特征在于所述的 破碎机包括箱体，箱体内装设有破碎辊，箱体上装设有破碎电机，破碎电机 的动力输出轴与所述的破碎辊键连接，所述污泥料斗的下部出口与箱体的上 部入口相连接，所述破碎机箱体的下方设置有一螺杆泵，破碎机箱体的下部 出口与螺杆泵的入口连接。
说明书
一种污泥破碎给料机
技术领域
本实用新型涉及污水处理厂用于处理污泥的设备，特别是涉及一种污泥 破碎给料机
背景技术
城镇污水处理厂采用带式污泥脱水机，脱水后的干污泥，用螺杆泵输送 至贮泥仓。由于脱水后的污泥，含水率较低，流动性差，经料斗进入螺杆泵 过程中经常发生粘接、架桥、堵塞现象，污泥不能保证顺畅进入螺杆泵，造 成螺杆泵空转，定子与转子摩擦生热，造成设备损坏，缩短了设备使用寿命。
实用新型内容
本实用新型的目的就是为解决上述现有技术存在的缺陷和不足，而提供 一种污泥破碎给料机。
采用的技术方案是：

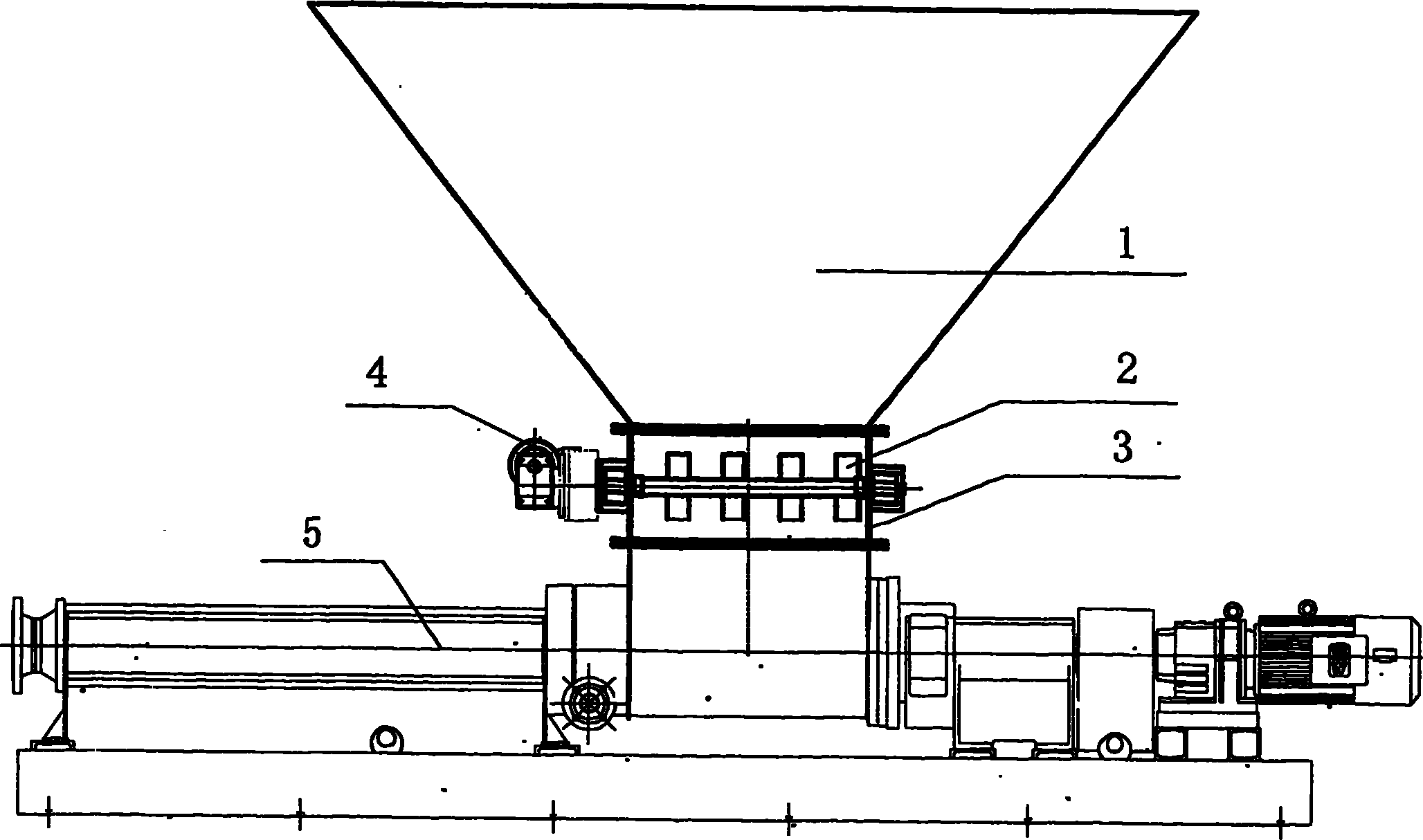

一种污泥破碎给料机，包括破碎机、污泥料斗，所述的破碎机包括箱体， 箱体内装设有破碎辊，箱体上装设有破碎电机，破碎电机的动力输出轴与所 述的破碎辊键连接，所述污泥料斗的下部出口与箱体的上部入口相连接，所 述破碎机箱体的下方设置有一螺杆泵，破碎机箱体的下部出口与螺杆泵的入 口连接。
本实用新型的污泥破碎给料机用于带式污泥脱水机脱水污泥进入螺杆泵 过程中，成功解决了污泥脱水机污泥脱水后，进入螺杆泵过程中普遍存在的 粘接、架桥、堵塞设备等一系列问题。
