申请日2012.08.27
公开(公告)日2013.02.20
IPC分类号F24F5/00
摘要
本实用新型公开了一种利用矿井废水对矿企地上空调进行制冷的系统，它包括井下提水泵、止回阀、提水管路和地面沉淀池;其特征在于，在沉淀池中隔离出一个吸水井，吸水井的井壁高度低于沉淀池水位线高度且高于沉淀池澄清水位线高度;吸水井中安装加压水泵;在地面还建有冷水供水管网、回水管网和回水池;在需制冷房间内安装散冷器，加压水泵与冷水供水管网接通，所有散冷器与冷水供水管网和回水管网连通，回水管网接通到回水池中。这种空调制冷系统投入资金少，整体结构简单，安装方便，为企业节约大量的资金，为社会节约大量能源。
权利要求书
1.一种利用矿井废水对矿企地上空调进行制冷的系统，它包括井下提水泵、 止回阀、提水管路和地面沉淀池;其特征在于，在沉淀池中隔离出一个吸水井， 吸水井的井壁高度低于沉淀池水位线高度且高于沉淀池澄清水位线高度;吸水 井中安装加压水泵;在地面还建有冷水供水管网、回水管网和回水池;在需制 冷房间内安装散冷器，加压水泵与冷水供水管网接通，所有散冷器与冷水供水 管网和回水管网连通，回水管网接通到回水池中。
说明书
利用矿井废水对矿企地上空调进行制冷的系统
技术领域
本实用新型涉及空调制冷技术。
背景技术：
随着社会的进步，煤矿企业一到夏季要对办公室、生产车间、宿舍等进行 空调制冷，而且全部使用电风扇、电空调机来进行，消耗大量电能和资金，增 加了生产成本。这使企业难以承受而又无可奈何。而煤矿本企业每天要从地下 排出大量的20℃的地下恒温冷水，矿井下的水源日排量基本稳定，这些冷水排 入地面沉淀池，其冷量全部自然散发掉，得不到利用，这很使人痛心，本实用 新型就是对地下矿井废水所含的冷能(也可称为负热能)进行充分的利用，代 替电能夏季用来空调制冷，以节约大量的电能和资金。
实用新型内容
为了解决煤矿企业矿井废水冷量的利用问题和解决夏天房间的空调制冷问 题，本实用新型提出了利用矿井废水对煤矿企业地上空调进行制冷的系统。
本实用新型的技术方案是，它包括井下提水泵、止回阀、提水管路和地面 沉淀池;其特征在于，在沉淀池中隔离出一个吸水井，吸水井的井壁高度低于 沉淀池水位线高度且高于沉淀池澄清水位线高度;吸水井中安装加压水泵;在 地面还建有冷水供水管网、回水管网和回水池;在需制冷房间内安装散冷器， 加压水泵与冷水供水管网接通，所有散冷器与冷水供水管网和回水管网连通， 回水管网接通到回水池中。

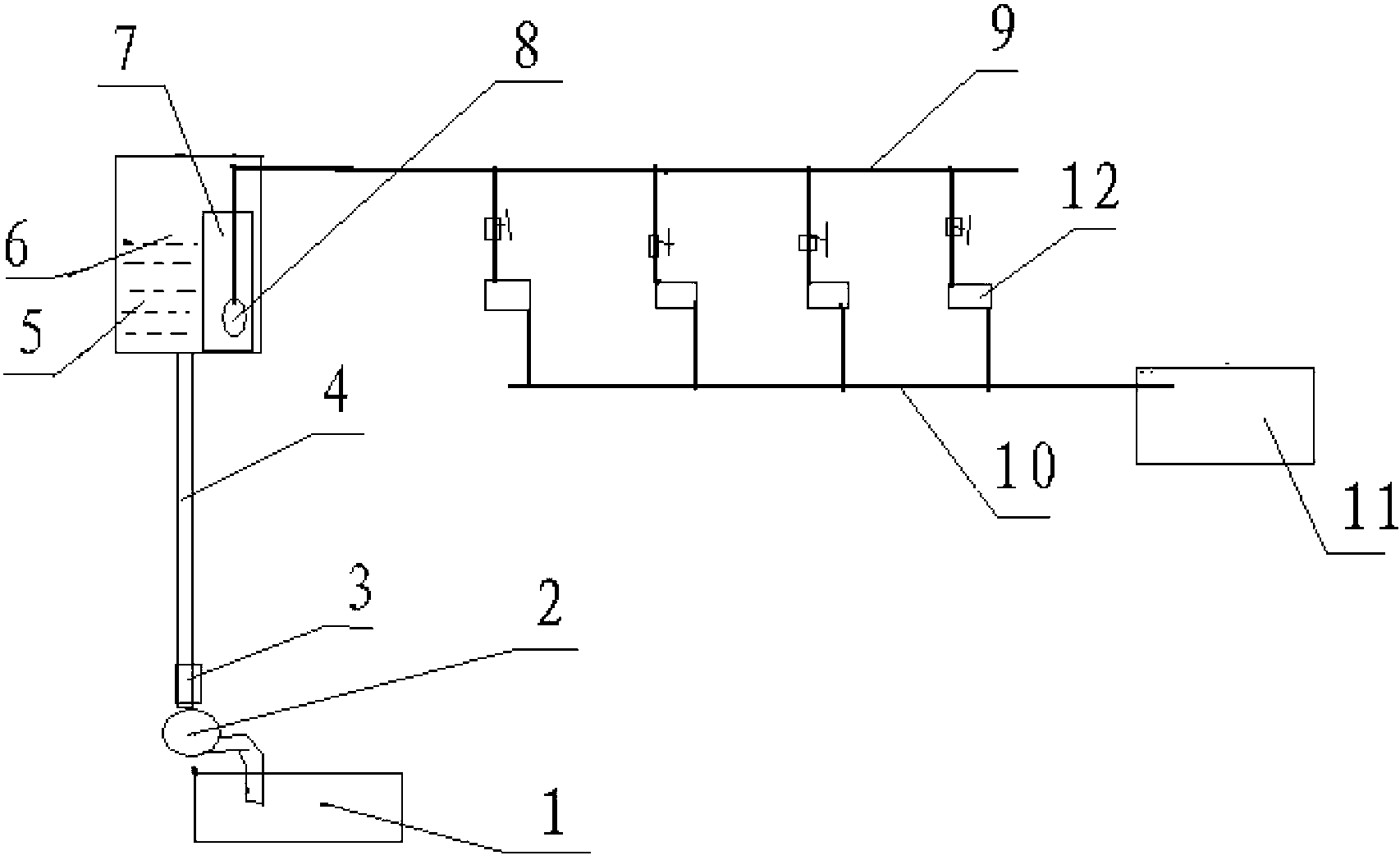

在上述系统中，矿井废水依次经井下提水泵--止回阀--提水管路--地面沉 淀池—吸水井--加压水泵--冷水供水管网--散冷器--回水管网，最后回到回水 池中。
回水池中的水在流经系统时，因没有经过污染，所以完全可以再利用。因 矿井下的废水日排量基本是稳定的，所以可源源不断地提供冷量。这种空调制 冷系统投入资金少，整体结构简单，安装方便，为企业节约大量的资金，为社 会节约大量能源。
