申请日2012.06.28
公开(公告)日2012.12.12
IPC分类号E03C1/182; E03C1/122; E03C1/23
摘要
本实用新型公开一种废水回收洗涤盆，包括面板和盆体，所述盆体底部连接有下水管，所述面板上设有一凹陷区，在该凹陷区内设有沥水孔，所述盆体底部设有一夹层，该夹层上设有前后两漏水孔，其中前部的漏水孔与下水管相接，后部的漏水孔连接一废水回收管，所述夹层内设有可前后滑动的密封衬板，所述密封衬板的后端通过拉伸弹簧与夹层相连，其前端设有突出盆体外壁的控制条。由于面板上设有带沥水孔的凹陷区，当洗完一样物品后可将其放置在该凹陷区沥水，盆体可继续使用，使用方便快捷;而且在盆体底部增设废水回收管，可以轻松地将日常生活中可再利用的废水充分收集起来再利用，起到节约用水、减少城市污水排放量、降低治污费用的显著效果。
权利要求书

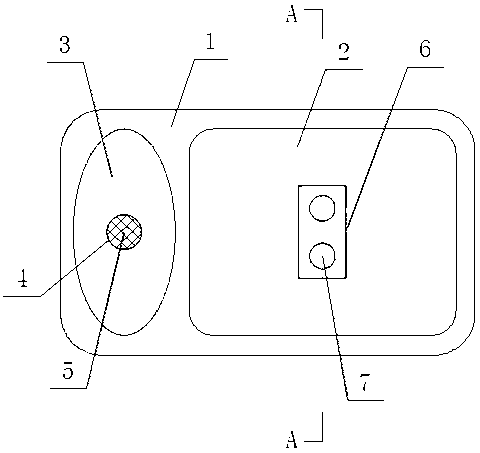

1.一种废水回收洗涤盆，包括面板(1)和盆体(2)，所述盆体(2)底部连接有下水管(10)，其特征在于：所述面板(1)上设有一凹陷区(3)，在该凹陷区(3)内设有沥水孔(4)，所述盆体(2)底部设有一夹层(6)，该夹层(6)上设有前后两漏水孔(7)，其中前部的漏水孔(7)与下水管(10)相接，后部的漏水孔(7)连接一废水回收管(11)，所述夹层(6)内设有可前后滑动的密封衬板(12)，所述密封衬板(12)的后端通过拉伸弹簧(13)与夹层(6)相连，其前端设有突出盆体(2)外壁的控制条(9)。
2.根据权利要求1所述的废水回收洗涤盆，其特征在于：所述沥水孔(4)内设有过滤网(5)。
3.根据权利要求1或2所述的废水回收洗涤盆，其特征在于：所述沥水孔(4)底部通过一连接支管(8)与下水管(10)相连。
说明书
废水回收洗涤盆
技术领域
本实用新型属于厨房用具技术领域，具体涉及一种废水回收洗涤盆。
背景技术
现有的洗涤盆包括面板及盆体，清洗干净的物品放在面板上不利于沥水，如要沥水只能放入盆体中，这又给使用盆体清洗其它物品带来干扰，极不方便;另外，现有的洗涤盆中要排放掉的废水，不管是可再利用的或不可再利用的，都全部是直接排入下水管道中，给可以再利用的废水回收带来极大不便，不利于节约用水。
发明内容
本实用新型所要解决的技术问题便是针对上述现有技术的不足，提供一种既方便清洗物品沥水又利于废水回收的洗涤盆。
本实用新型所采用的技术方案是：一种废水回收洗涤盆，包括面板和盆体，所述盆体底部连接有下水管，所述面板上设有一凹陷区，在该凹陷区内设有沥水孔，所述盆体底部设有一夹层，该夹层上设有前后两漏水孔，其中前部的漏水孔与下水管相接，后部的漏水孔连接一废水回收管，所述夹层内设有可前后滑动的密封衬板，所述密封衬板的后端通过拉伸弹簧与夹层相连，其前端设有突出盆体外壁的控制条。
作为优选，所述沥水孔内设有过滤网。
作为优选，所述沥水孔底部通过一连接支管与下水管相连。
本实用新型的有益效果在于：由于面板上设有带沥水孔的凹陷区，当洗完一样物品后可将其放置在该凹陷区沥水，盆体可继续使用，使用方便快捷;而且在盆体底部增设废水回收管，可以轻松地将日常生活中可再利用的废水充分收集起来再利用，起到节约用水、减少城市污水排放量、降低治污费用的显著效果。
