申请日2012.07.21
公开(公告)日2013.02.13
IPC分类号C02F9/04
摘要
一种酸洗件废水处理回收装置，包括废水收集池、纯水箱和收集水池，废水收集池的一端设置有综合废水收集池，综合废水收集池的另一端设置有PH中和池，其另一端设置有混凝反应池，混凝反应池的另一端设置有斜管沉淀反应池，斜管沉淀反应池的另一端设置有增压泵，增压泵的另一端设置有过袋式过滤器，过袋式过滤器的另一端设置有收集水池，收集水池的另一端设置有双介质过滤器，双介质过滤器的另一端设置有活性炭过滤器，活性炭过滤器的另一端设置有重金属吸附器，重金属吸附器的另一端设置有氨氮吸附器，氨氮吸附器的另一端设置有精密过滤器，精密过滤器的另一端设置有纯水箱。本实用新型更平稳、安全、可靠。
权利要求书
1.一种酸洗件废水处理回收装置，包括废水收集池(1)、纯水箱(17)和收集水池(18)，其特征在于：废水收集池(1)的一端设置有综合废水收集池(2)，综合废水收集池(2)的另一端设置有pH中和池(3)，pH中和池(3)的上端设置有加药口A(4)，pH中和池(3)的另一端设置有混凝反应池(5)，混凝反应池(5)的上端设置有加药口B(6)，混凝反应池(5)的另一端设置有斜管沉淀反应池(7)，斜管沉淀反应池(7)的左端设置有污泥泵(8)，污泥泵(8)的另一端设置有板框压滤泥(10)，斜管沉淀反应池(7)的另一端设置有增压泵(9)，增压泵(9)的另一端设置有过袋式过滤器(11)，过袋式过滤器(11)的另一端设置有收集水池(18)，收集水池(18)的另一端设置有双介质过滤器(12)，双介质过滤器(12)的另一端设置有活性炭过滤器(13)，活性炭过滤器(13)的另一端设置有重金属吸附器(14)，重金属吸附器(14)的另一端设置有氨氮吸附器(15)，氨氮吸附器(15)的另一端设置有精密过滤器(16)，精密过滤器(16)的另一端设置有纯水箱(17)。
说明书
一种酸洗件废水处理回收装置
技术领域：
本实用新型涉及一种酸洗件废水处理回收装置。
背景技术：
目前广泛使用的酸洗废水处理方法是最方便的是在盐酸中添加碱液中和，虽然沉渣少，但成本高。为了降低成本，也可用石灰石或白云石与酸洗废水中和，产生的沉淀相对较多。因中和后的废液含固率较高，不应直接排放，而需进行除固体物处理。因沉淀物含水率较高，在进行压滤机压滤脱水前还需要进行污泥浓缩处理，以使其脱掉过多的水分。处理方法是将中和了的污泥用泵送到高效斜板沉淀器中沉淀，然后斜板沉淀器上层带有一定悬浮物的水，再通过砂滤床过滤。成为浊度比自来水还好的清水;而下层的沉渣，则用污泥泵抽送到污泥浓缩器中去进一步的浓缩。浓缩器中加入较浓的絮凝剂，以使得污泥能较快速度的脱水，其体积可缩小到泵入时的1/10左右，从而减少下道污泥脱水压滤机的压力。经过浓缩的污泥，用污泥泵将它送入压滤机中。经过压滤机的污泥，成为较干燥的滤饼，运输到环保部门统一处理。
如上方式的废水处理装置存在着污泥量大，清水处理不完善，有可能会造成富营养化水的排出。
发明内容：
本实用新型的目的就是要提供一种酸洗件废水处理回收装置，它能很好的克服以上产品所存在的问题。

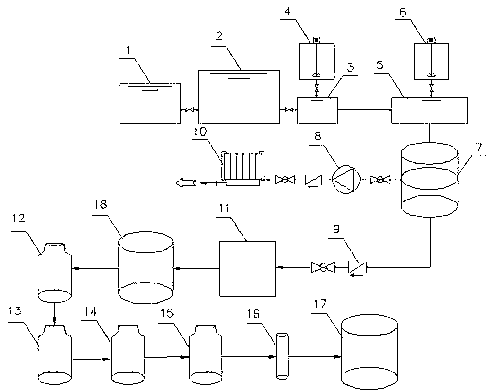

本实用新型的目的是这样实现的，一种酸洗件废水处理回收装置，包括废水收集池、纯水箱和收集水池，其特征在于：废水收集池的一端设置有综合废水收集池，综合废水收集池的另一端设置有pH中和池，pH中和池的上端设置有加药口A，pH中和池的另一端设置有混凝反应池，混凝反应池的上端设置有加药口B，混凝反应池的另一端设置有斜管沉淀反应池，斜管沉淀反应池的左端设置有污泥泵，污泥泵的另一端设置有板框压滤泥，斜管沉淀反应池的另一端设置有增压泵，增压泵的另一端设置有过袋式过滤器，过袋式过滤器的另一端设置有收集水池，收集水池的另一端设置有双介质过滤器，双介质过滤器的另一端设置有活性炭过滤器，活性炭过滤器的另一端设置有重金属吸附器，重金属吸附器的另一端设置有氨氮吸附器，氨氮吸附器的另一端设置有精密过滤器，精密过滤器的另一端设置有纯水箱。
本实用新型采用氢氧化钠作为中和剂可以减少污泥的沉淀，提高废水处理的效率。采用袋式过滤器，双介质过滤器，活性炭过滤器，重金属吸附器，氨氮吸附器，过滤清水，可以过滤掉水中的悬浮物、胶体、有机物，过滤低分子有机物，游离氯，过滤重金属离子，过滤水中的氨氮，降低或根治水体富营养化。采用精密过滤器可以过滤小于5um的污染颗粒，保证后面流程装置长期、平稳、安全、可靠地运行。
